هسته دوربین مادون قرمز خنک نشده: 1280x1024/12μM برای تصویربرداری حرارتی با ثبات بالا
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 1280x1024/12μm | NETD | <50mK |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | اندازه | 20x20x10.4 میلی متر |
برجسته | هسته دوربین مادون قرمز خنک نشده 1280x1024,هسته دوربین تصویربرداری حرارتی 12uM,هسته دوربین مادون قرمز HD خنک نشده |

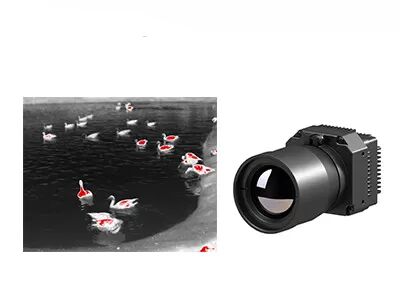

هسته دوربین مادون قرمز خنک نشده: 1280x1024/12μm برای تصویربرداری حرارتی با ثبات بالا
هسته دوربین حرارتی خنک نشده PLUG1212 تصاویر حرارتی تا 1280x1024 پیکسل را ارائه می دهد و کوچکترین جزئیات را به شما نشان می دهد.اندازه پیکسل کاهش یافته 12 میکرومتری آن وضوح فضایی بهتری را ارائه می دهد و با فوکوس لنز نوری کوتاه تری برای دستیابی به ماموریت برد مشابه مطابقت دارد.
برخلاف سیستمهای تصویربرداری حرارتی خنکشده سنتی، ماژول تصویربرداری حرارتی HD LWIR 1280x1024/12μm VOx خنکنشده بدون نیاز به سیستم خنککننده برودتی کار میکند.این منجر به کاهش قابل توجه هزینه، افزایش قابلیت حمل و نگهداری و فرآیند تعمیر و نگهداری ساده می شود.این ماژول از یک حسگر میکروبولومتر خنکنشده پیشرفته مبتنی بر فناوری VOx (اکسید وانادیوم) بهره میبرد که عملکرد تصویربرداری حرارتی قابل اعتماد و مداوم را تضمین میکند.
طراحی جمع و جور ماژول، با ابعاد بهینه شده برای یکپارچه سازی آسان، آن را برای نصب بر روی هواپیماهای بدون سرنشین، دستگاه های دستی، سیستم های امنیتی و سایر پلت فرم های قابل حمل مناسب می کند.این ماژول سبک وزن برای اطمینان از ادغام یکپارچه با سیستم های موجود، ارائه انعطاف پذیری و تطبیق پذیری در برنامه های تصویربرداری حرارتی مهندسی شده است.
هسته حرارتی مادون قرمز PLUG1212 در طیف وسیعی از مناطق اعمال می شود و راه حل های اطلاعات بصری آن روز، شب، دید کم و همه شرایط آب و هوایی را پوشش می دهد.
- تصویربرداری حرارتی فوق العاده شفاف
- عملکرد پایدار
- پاک کردن کیفیت و جزئیات تصویر
- سازگاری قوی با محیط
مدل | PLUG1212 |
عملکرد آشکارساز IR | |
وضوح | 1280x1024 |
Pixel Pitch | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD | <30 میلیون |
پردازش تصویر | |
نرخ فریم | 25 هرتز |
زمان راه اندازی | <25 ثانیه |
ویدئوی آنالوگ | / |
ویدیو دیجیتال | HDMI/RAW/YUV/BT1120 |
کامپوننت افزونه | USB/Camerlink |
حالت کم نور | خطی / هیستوگرام / مختلط |
زوم دیجیتال | 1~8X زوم مداوم، اندازه مرحله 1/8 |
نمایش تصویر | مشکی داغ/سفید داغ/شبه رنگ |
جهت تصویر | چرخش افقی/عمودی/مورب |
الگوریتم تصویر | NUC/AGC/IDE |
مشخصات برق | |
رابط خارجی استاندارد | رابط 50pin_HRS |
حالت ارتباطی | RS232-TTL، 115200bps |
ولتاژ تغذیه | 5±0.5 ولت |
مصرف برق معمولی | <2.0 وات |
خصوصیات فیزیکی | |
ابعاد (میلی متر) | 56x56x40.2 |
وزن | ≤220 گرم |
سازگاری محیطی | |
دمای عملیات | -40 درجه سانتی گراد ~ 70+ درجه سانتی گراد |
دمای ذخیره سازی | -45 درجه سانتی گراد ~ +85 درجه سانتی گراد |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | لرزش تصادفی 5.35 گرم، 3 محور |
شوکه شدن | موج نیمه سینوسی، 40 گرم در 11 میلی ثانیه، 3 محور 6 جهت |
اپتیک | |
لنز اختیاری | فوکوس ثابت Athermal: 19mm/25mm |
ماژول تصویربرداری مادون قرمز PLU1212 به طور گسترده در امنیت و نظارت، فضای باز، آتش نشانی و نجات، اجرای قانون و نجات، ADAS، بارهای پهپاد و غیره استفاده می شود.
1. آشکارساز مادون قرمز چیست؟
آشکارساز مادون قرمز دستگاهی است که تشعشعات مادون قرمز را شناسایی و اندازه گیری می کند.تابش مادون قرمز نوعی تابش الکترومغناطیسی است که طول موج بیشتری نسبت به نور مرئی دارد و بنابراین با چشم غیرمسلح قابل مشاهده نیست.آشکارسازهای مادون قرمز می توانند توزیع تابش مادون قرمز را در طیف وسیعی از طول موج ها شناسایی و تجزیه و تحلیل کنند.آنها در کاربردهای مختلفی از جمله تصویربرداری حرارتی، طیفسنجی، سنجش از دور و سیستمهای امنیتی استفاده میشوند.آشکارسازهای مادون قرمز را می توان به چندین نوع طبقه بندی کرد، از جمله آشکارسازهای فوتون (مانند آشکارسازهای فتوولتائیک یا رساناهای نوری) و آشکارسازهای حرارتی (مانند میکروبولومترها یا ترموپیل ها).
