xوضوح | 640x512 | مصرف برق | 0.8 وات |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
NETD | <40mK | نرخ فریم | 25 هرتز / 30 هرتز |
برجسته | هسته دوربین حرارتی میکروبولومتر,هسته دوربین LWIR مشاهده حیات وحش,هسته دوربین حرارتی خنک نشده شفاف |

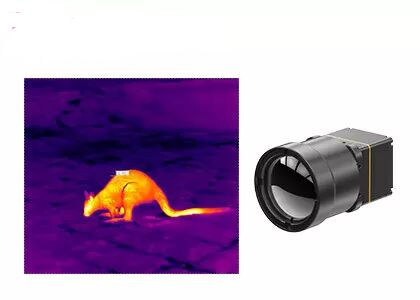

هسته دوربین حرارتی میکروبولومتر خنک نشده برای مشاهده حیات وحش
ماژول حرارتی TWIN612 محصول جدیدی است که توسط Global Sensor Technology توسعه یافته است.هسته دوربین مادون قرمز خنک نشده 640x512/12μm یک حسگر تصویربرداری حرارتی پیچیده است که تصویربرداری با کیفیت بالا را در یک بسته جمع و جور و کاربرپسند ارائه می دهد.این هسته دوربین با استفاده از فناوری میکروبولومتر خنکنشده پیشرفته ساخته شده است که عملکرد تصویربرداری حرارتی بالاتری را در مقایسه با سیستمهای تصویربرداری حرارتی معمولی ارائه میدهد.
این هسته دوربین با آرایه پیکسلی 640x512 و گام پیکسلی 12 میکرومتری خود، قابلیت تصویربرداری با وضوح فوق العاده بالا را برای طیف گسترده ای از برنامه ها ارائه می دهد.حساسیت دمایی کمتر از 50 mk را ارائه می دهد و دارای محدوده دینامیکی تا 14 بیت است که تصویربرداری دقیق و دقیق را حتی در محیط های چالش برانگیز تضمین می کند.
ماژول حرارتی TWIN612 دارای مزایای طراحی فشرده، ساختار سبک وزن و مصرف انرژی کم 0.8 وات است.با الگوریتم های تصویر پیشرفته و عملکرد اندازه گیری دما، ماژول حرارتی TWIN612 تصاویر پایدارتر و دمای دقیق تری ارائه می دهد.
فرآیند بسته بندی سرامیکی شبیه به بسته بندی فلزی است که یک فناوری بسته بندی آشکارساز مادون قرمز بالغ است.در مقایسه با بسته بندی فلزی، حجم و وزن آشکارساز بسته بندی شده بسیار کاهش می یابد.بنابراین، ماژول حرارتی TWIN612 را می توان برای صنایعی که دارای الزامات سختگیرانه در اندازه، وزن و مصرف انرژی هستند، اعمال کرد.
- اندازه کوچک: 25.4mm×25.4mm×35mm
- وزن سبک: 25 گرم
- NETD معمولی<40mk
- تصویربرداری حرارتی واضح و واضح
- مصرف برق معمولی کمتر از 0.8W
مدل | TWIN612/R |
عملکرد آشکارساز IR | |
وضوح | 640×512 |
اندازه پیکسل | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD معمولی | <40mK |
پردازش تصویر | |
نرخ فریم | 25 هرتز / 30 هرتز |
زمان راه اندازی | 6 ثانیه |
ویدئوی آنالوگ | PAL/NTSC |
ویدیو دیجیتال | YUV/BT.656/LVDS/USB2.0 |
نمایش تصویر | 11 در مجموع (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot) |
الگوریتم تصویر | NUC/3D/2D/DRC/EE |
مشخصات برق | |
رابط خارجی استاندارد | 50 پین_HRS |
رابط ارتباطی | RS232/USB2.0 |
ولتاژ تغذیه | 4 تا 5.5 ولت |
مصرف برق معمولی | 0.8 وات |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10℃~50℃ |
محدوده اندازه گیری دما | -20℃~150℃، 0℃~550℃ |
دقت اندازه گیری دما | بیشتر از ± 2 ℃ یا ± 2٪ |
SDK | ویندوز/لینوکس؛دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
خصوصیات فیزیکی | |
ابعاد (میلی متر) | 25.4×25.4×35 (بدون لنز) |
وزن | 25 گرم (بدون لنز) |
سازگاری با محیط | |
دمای عملیاتی | -40℃℃+70℃ |
دمای ذخیره سازی | -45℃℃+85℃ |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | 5.35 گرم، 3 محور |
شوکه شدن | نیمه سینوسی، 40 گرم/11 میلی ثانیه، 3 محور، 6 جهت |
اپتیک | |
لنز اختیاری | Athermal ثابت: 13mm |
ماژول تصویربرداری حرارتی TWIN612/R در زمینه ترموگرافی، نظارت بر امنیت، بارهای پهپاد، ربات ها، سخت افزار هوشمند، ADAS، آتش نشانی و نجات استفاده می شود.
1. آشکارساز مادون قرمز چگونه کار می کند؟
آشکارسازهای مادون قرمز با سنجش تابش الکترومغناطیسی در محدوده مادون قرمز کار می کنند.مکانیسم دقیق تشخیص بسته به نوع آشکارساز مادون قرمز متفاوت است.
آشکارسازهای حرارتی با اندازه گیری تغییر دما ناشی از جذب اشعه مادون قرمز کار می کنند.به عنوان مثال، میکروبولومترها از ماتریسی از عناصر کوچک مقاوم تشکیل شده اند که به گرما حساس هستند.هنگامی که اشعه مادون قرمز توسط آشکارساز جذب می شود، باعث افزایش دمای عنصر مقاومتی می شود و در نتیجه مقاومت الکتریکی تغییر می کند که قابل تشخیص و تبدیل به تصویر است.
از طرف دیگر آشکارسازهای فوتون با تبدیل فوتون های تابش مادون قرمز به سیگنال های الکتریکی کار می کنند.دو نوع رایج از آشکارسازهای فوتون، آشکارسازهای فتوولتائیک و رساناهای نوری هستند.آشکارسازهای فتوولتائیک زمانی که فوتونهای مادون قرمز جذب میشوند ولتاژ تولید میکنند، در حالی که رسانای نوری با جذب فوتونها رسانایی خود را افزایش میدهند.
آشکارسازهای مادون قرمز همچنین میتوانند از مکانیسمهای تشخیص دیگری مانند پیرو الکتریسیته، که در آن تغییرات دما باعث ایجاد بار در یک ماده میشود، یا اثرات ترموالکتریک، که در آن اختلاف دما بین دو ماده باعث ایجاد ولتاژ میشود، استفاده کنند.
سیگنال خروجی از آشکارساز مادون قرمز را می توان پردازش و به صورت تصویر نمایش داد که می تواند برای اهداف مختلفی مانند تصویربرداری حرارتی در کاربردهای پزشکی یا صنعتی، سنجش از دور محیط و اسکن حرارتی در سیستم های امنیتی استفاده شود.
