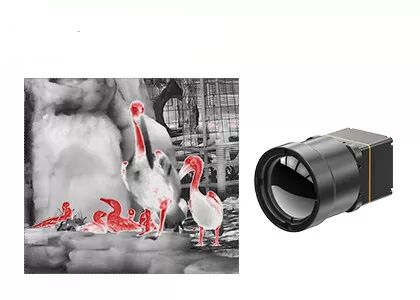

هسته دوربین تصویربرداری حرارتی LWIR با نرخ فریم 25 هرتز/30 هرتز برای ADAS
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | TWIN612/R |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | negotiable |
| شرایط پرداخت | L/C، T/T |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.8 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| NETD | ＜40mK | نرخ فریم | 25 هرتز / 30 هرتز |
| برجسته کردن | هسته دوربین تصویربرداری حرارتی ADAS,هسته دوربین تصویربرداری حرارتی 30 هرتز,هسته دوربین حرارتی 0.8 وات |
||
توضیحات محصول
ماژول تصویربرداری حرارتی LWIR با آشکارسازهای مادون قرمز 640x512 12μm برای فضای باز
توضیحات محصول
ماژول حرارتی TWIN612 یک محصول جدید است که توسط SensorMicro توسعه یافته است. این ماژول یک آشکارساز مادون قرمز غیر خنکشونده با بستهبندی سرامیکی 640×512/12µm را ادغام میکند. با NETD معمولی＜40mk، ماژول حرارتی TWIN612 میتواند تصویری واضحتر، شفافتر و با جزئیات بیشتر ارائه دهد.
با محدوده اندازهگیری دما از -20℃~150℃/0~550℃، دقت ±2℃ یا ±2٪ و نرخ فریم تا 30 هرتز، ماژول حرارتی تصویر حرارتی روان و اندازهگیری دقیق دما را تضمین میکند.
ماژول حرارتی TWIN612 دارای مزایای طراحی فشرده، ساختار سبک وزن و مصرف برق کم تا 0.8 وات است. با الگوریتمهای تصویر پیشرفته و عملکرد اندازهگیری دما، ماژول حرارتی TWIN612 تصاویر پایدارتر و دمای دقیقی را ارائه میدهد.
فرآیند بستهبندی سرامیکی مشابه بستهبندی فلزی است که یک فناوری بستهبندی آشکارساز مادون قرمز بالغ است. در مقایسه با بستهبندی فلزی، حجم و وزن آشکارساز بستهبندی شده به میزان زیادی کاهش مییابد. بنابراین، ماژول حرارتی TWIN612 میتواند در صنایعی که الزامات سختگیرانهای در مورد اندازه، وزن و مصرف برق دارند، اعمال شود.
ویژگی های اصلی
- اندازه مینی: 25.4mm×25.4mm×35mm
- وزن سبک: 25 گرم
- NETD معمولی<40mk
- تصویربرداری حرارتی واضح و شفاف
- مصرف برق معمولی تا 0.8 وات
مشخصات محصول
| مدل | TWIN612/R |
| عملکرد آشکارساز IR | |
| وضوح | 640×512 |
| اندازه پیکسل | 12μm |
| محدوده طیفی | 8~14μm |
| NETD معمولی | ＜40mK |
| پردازش تصویر | |
| نرخ فریم | 25Hz/30Hz |
| زمان راهاندازی | 6s |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدئوی دیجیتال | YUV/BT.656/LVDS/USB2.0 |
| نمایش تصویر | 11 در کل (سفید داغ/گدازه/آهنکمان/آبی/آهن داغ/پزشکی/قطب شمال/رنگین کمان1/رنگین کمان2/قرمز داغ/سیاه داغ) |
| الگوریتم تصویر | NUC/3D/2D/DRC/EE |
| مشخصات الکتریکی | |
| رابط خارجی استاندارد | 50pin_HRS |
| رابط ارتباطی | RS232/USB2.0 |
| ولتاژ تغذیه | 4~5.5V |
| مصرف برق معمولی | 0.8W |
| اندازه گیری دما | |
| محدوده دمای عملیاتی | -10℃~50℃ |
| محدوده اندازهگیری دما | -20℃~150℃, 0℃~550℃ |
| دقت اندازهگیری دما | بزرگتر از ±2℃ یا ±2% |
| SDK | Windows/Linux; دستیابی به تجزیه و تحلیل و تبدیل جریان ویدئو از خاکستری به دما |
| ویژگی های فیزیکی | |
| ابعاد (mm) | 25.4×25.4×35 (بدون لنز) |
| وزن | 25 گرم (بدون لنز) |
| سازگاری با محیط زیست | |
| دمای عملیاتی | -40℃～+70℃ |
| دمای ذخیره سازی | -45℃～+85℃ |
| رطوبت | 5%~95%، غیر متراکم |
| لرزش | 5.35grms، 3 محور |
| ضربه | نیمه سینوسی، 40g/11ms، 3 محور، 6 جهت |
| اپتیک | |
| لنز اختیاری | آترمال ثابت: 13 میلیمتر |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی TWIN612/R در زمینه ترموگرافی، نظارت امنیتی، محمولههای پهپاد، رباتها، سختافزار هوشمند، ADAS، آتشنشانی و نجات اعمال میشود.
مزایای ما
سوالات متداول
1. NETD
NETD تفاوت دمای معادل نویز است که تفاوت دما بین هدف و پسزمینه است، زمانی که نسبت سیگنال به نویز خروجی آشکارساز برابر با 1 باشد. این یک شاخص برای اندازهگیری حساسیت آشکارساز مادون قرمز است.
هرچه NETD یک آشکارساز مادون قرمز کوچکتر باشد، حساسیت حرارتی بالاتر و کیفیت تصویر بهتری خواهد داشت.
هرچه تفاوت دمای بین هدف و پسزمینه کوچکتر باشد، حساسیت حرارتی آشکارساز بیشتر مورد نیاز است.
2. نرخ فریم
نرخ فریم تعداد فریم در ثانیه از یک تصویر کامل است که توسط ماژول مادون قرمز تولید میشود. اگر هدف دارای سرعت حرکت سریع یا دمای در حال تغییر سریع باشد، ماژول حرارتی با نرخ فریم بالاتر باید انتخاب شود، در غیر این صورت دقت اندازهگیری و اثر مشاهده تحت تأثیر قرار میگیرد.
