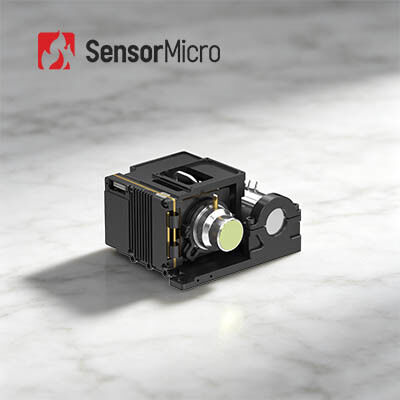

ماژول دوربین MWIR خنک شونده با رزولوشن 1024×768، اندازه پیکسل 10 میکرومتر و فناوری HOT برای تصویربرداری حرارتی با کیفیت بالا
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN GC1010HMG |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| تایپ کنید | ماژول دوربین MWIR | آشکارساز IR | آشکارساز خنک |
|---|---|---|---|
| قطعنامه | 1024×768 / 10μm | NETD | 20mK (F2)؛ 25mK (F4) |
| محدوده طیفی | 3.7 ~ 4.8μm مگاوات | اندازه | 87×94×54.5 میلی متر |
| برجسته کردن | ماژول تصویربرداری حرارتی مادون قرمز,ماژول تصویربرداری حرارتی مادون قرمز 1280x1024,ماژول حرارتی مادون قرمز MWIR |
||
توضیحات محصول
ماژول تصویربرداری حرارتی مادون قرمز خنک کننده MWIR HOT 1024×768/10μm
بررسی اجمالی محصول
هسته دوربین مادون قرمز GAVIN GC1010HMG یک آشکارساز فروسرخ خنکشده HOT MWIR 1024×768/10μm را ادغام میکند، که آرایه بزرگتر و پیکسلهای کوچکتری را در مقایسه با GAVIN GC615HMG ارائه میکند، که منجر به تصویربرداری واضحتر با جزئیات دقیقتر میشود. در ترکیب با الگوریتمهای پردازش تصویر نسل بعدی، تصاویری با کیفیت و پایدار ارائه میکند، در حالی که فناوری HOT بهینهسازی SWaP سطح بعدی را با طراحی کوچکتر و سبکتر و مصرف انرژی کم امکانپذیر میکند.
هسته دوربین مادون قرمز با قابلیت ادغام آسان از رابطهای ویدئویی دیجیتال مختلف پشتیبانی میکند و آن را برای دستگاههای دستی، محمولههای تلفن همراه و نظارت طولانیمدت در سناریوهای ادغام فشرده که اندازه، کارایی انرژی و تشخیص دوربرد بسیار حیاتی هستند، ایدهآل میکند.
ویژگی های اصلی
- کیفیت برتر با FPA بزرگتر و اندازه پیکسل کوچکتر
- بر اساس آشکارساز فروسرخ خنکشده HOT MWIR با فرمت بزرگ 1024×768/10μm ساخته شده است که تصاویر واضح و میدان دید وسیع را ارائه میکند.
- مجهز به الگوریتم های پردازش تصویر نسل بعدی از جمله DRC، کاهش نویز 2D/3D و بهبود لبه EE برای کیفیت تصویر برتر
- اندازه پیکسل کوچکتر 10 میکرومتر وضوح فضایی بالاتر و نسبت سیگنال به نویز بهتری را ارائه می دهد.
- بهینه سازی SWaP پیشرو توسط فناوری HOT
- پشتیبانی از عملیات 150K در دمای بالا، با زمان خنک کننده ≤ 4 دقیقه
- اندازه جمع و جور: 87×94×54.5 میلی متر، سبک وزن: 460 گرم
- رابط های غنی، ادغام آسان
- پشتیبانی از رابط های CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/فیبر نوری
- خروجی تصویر RAW/YUV انعطاف پذیر
مشخصات محصول
| مدل | هسته دوربین مادون قرمز خنک کننده GAVIN GC1010HMG HOT MWIR |
|---|---|
| شاخص ها | |
| قطعنامه | 1024×768 |
| اندازه پیکسل | 10 میکرومتر |
| پاسخ طیفی | 3.7μm±0.2μm～4.8μm±0.2μm |
| آشکارساز IR NETD (23 ℃) | 20mK (F2) 25mK (F4) |
| پردازش تصویر | |
| نرخ فریم | 50 هرتز |
| زوم دیجیتال | زوم دیجیتال پیوسته 1× تا 8× |
| جهت تصویر | چرخش افقی/عمودی/مورب |
| الگوریتم تصویر | DRC، کاهش نویز تصویر 2D/3D، EE |
| برقی | |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدیو دیجیتال | استاندارد: DVP/LVDS/USB2.0 گزینه: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فیبر نوری تک حالته/فیبر نوری چند حالته |
| همگام سازی خارجی | استاندارد: LV-TTL گزینه: RS422/LVDS |
| ارتباط | استاندارد: USB2.0/LV-TTL گزینه: RS422/CAN/USB3.0/GigE |
| منبع تغذیه | 12 ولت ± 1 ولت |
| مصرف برق ثابت (23℃) | ≤8 وات |
| زمان خنک کننده (23℃) | ≤4 دقیقه |
| اندازه (میلی متر) | 87×94×54.5 |
| وزن (گرم) | ≤460 |
| دمای عملیاتی | -40℃~+71℃ |
| لنز نوری | |
| گزینه های لنز | فوکوس ثابت: 25mm/F2 |
کاربردهای صنعتی
ماژول دوربین مادون قرمز حرارتی GAVIN GC1010HMG به طور گسترده در بسیاری از زمینه ها مانند NDT، نظارت بر محیط، نظارت دوربرد، تحقیقات علمی و غیره استفاده می شود.
مزایای ما
پیش فروش
- تجزیه و تحلیل نیازمندی ها
- ارزیابی سناریو
- انتخاب محصول
- راه حل های سفارشی
استقرار
- تحویل سریع
- یکپارچه سازی و تست سیستم
- آموزش فنی
- راهنمای برنامه
پس از فروش
- تشخیص از راه دور
- خدمات گارانتی
- ارتقاء سیستم عامل
- تعمیر و نگهداری فنی
سوالات متداول
1. NETD چیست؟
NETD به "تفاوت دمای معادل نویز" اشاره دارد. این معیاری است برای اینکه یک آشکارساز تصویربرداری حرارتی چگونه می تواند تفاوت های بسیار کوچک در تابش حرارتی در تصویر را تشخیص دهد. NETD معمولاً بر حسب میلی کلوین (mK) بیان می شود. معمولاً هرچه رقم NETD کمتر باشد، حساسیت حرارتی بالاتری را نشان می دهد.
2. SWaP3 چیست؟
SWaP3 به اندازه، وزن، قدرت، عملکرد و قیمت اشاره دارد. این نشان دهنده روند فناوری صنعت مادون قرمز است.
3. DRI چیست؟
DRI معمولاً به تشخیص، تشخیص و شناسایی فاصله یک سیستم تصویربرداری حرارتی اشاره دارد. این یک پارامتر حیاتی برای قضاوت در مورد عملکرد سیستم تصویربرداری حرارتی است.
