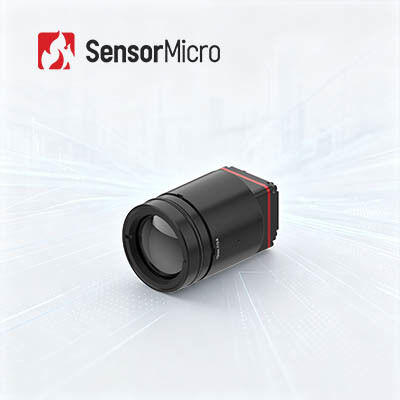

هسته دوربین عکاسی حرارتی LWIR با وضوح 1280x1024 8μm Pixel Pitch و نرخ فریم 25Hz/30Hz
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL1208 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024 | مصرف برق | 1W |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 8 میکرومتر |
| NETD | ≤30mK | نرخ فریم | 25 هرتز / 30 هرتز |
| برجسته کردن | هسته دوربین تصویربرداری حرارتی ADAS,هسته دوربین تصویربرداری حرارتی 30 هرتز,هسته دوربین حرارتی 0.8 وات |
||
توضیحات محصول
هسته دوربین تصویربرداری حرارتی LWIR با نرخ فریم 25 هرتز/30 هرتز برای ADAS
ماژول تصویربرداری حرارتی LWIR با آشکارسازهای مادون قرمز 640x512 12 میکرومتر برای فضای باز
مرور کلی محصول
هسته دوربین مادون قرمز iTL1208 با مگاپیکسل 8 میکرومتر، کوچکسازی شدید و عملکرد پایدار را در سناریوهای ناهموار متعادل میکند. این ماژول حرارتی دارای طراحی فشرده، ساختار سبک و مصرف برق کم تا 1 وات است. وزن فوق سبک 35.7 گرمی و ساختار مکعبی فشرده آن از خرابی نصب ساختاری در تجهیزات متحرک و دستی مستعد لرزش جلوگیری میکند.
آشکارساز مادون قرمز 8 میکرومتری درجه یک، حساسیت تشخیص حرارتی پایدار ≤30mK را در دمای محیط متغیر حفظ میکند، در حالی که الگوریتمهای داخلی بهینهسازی تصویر، مه، نویز و اعوجاج تصویربرداری در نور کم را سرکوب میکنند. این هسته دوربین با رابطهای جهانی بادوام و سازگاری چند لنز، برای نظارت محیطی در فضای باز، آزمایشهای صنعتی دمای بالا در محل و مأموریتهای نجات آتشسوزی و بلایای کمدید در شرایط میدانی دشوار به طور قابل اعتماد عمل میکند.
الگوریتمهای تصویر پیشرفته و عملکرد اندازهگیری دما به ماژول حرارتی iTL1208 امکان میدهد تصاویر حرارتی فوقالعاده واضحی را ارائه دهد.
ویژگیهای اصلی
- طراحی فوقالعاده سبک- اندازه فشرده 22.6*22.6*34.5 میلیمتر و وزن 35.7 گرم (شامل لنز 12 میلیمتری)، که از بالاترین سطوح ادغام در کلاس خود محسوب میشود.
- حساسیت بالا، تشخیص دقیق- اندازه پیکسل فوقالعاده کوچک 8 میکرومتر با وضوح 1280*1024، جزئیات ظریف و تصاویر واضح با NETD معمولی ≤ 30mK برای تشخیص قابل اعتماد تفاوتهای دمایی ظریف.
- توسعه ساده، ادغام سریع- گزینههای مختلف لنز نوری برای برآورده کردن نیازهای کاربردی متنوع موجود است، از خروجی تصویر رابط MIPI CSI، خروجی داده تصویر RAW و YUV با کنترل از طریق پورت سریال/I2C پشتیبانی میکند.
مشخصات محصول
| مدل | iTL1208 |
|---|---|
| شاخصهای آشکارساز IR | |
| ماده حساس | VOx |
| وضوح | 1280*1024 |
| اندازه پیکسل | 8 میکرومتر |
| پاسخ طیفی | 8 میکرومتر ~ 14 میکرومتر |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30 هرتز |
| زمان راهاندازی | ≤6 ثانیه |
| ویدئوی دیجیتال | RAW/YUV |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 نوع (سفید داغ/گدازه/قرمز آهنی/آهن داغ/پزشکی/قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| نرمافزار کامپیوتر | |
| نرمافزار کامپیوتر | کنترل ماژول و نمایش ویدئو |
| الکتریکی | |
| رابط خارجی استاندارد | رابط کانکتور 34 پین: BP04SD-34-0065-R0 |
| رابط ارتباطی | TTL-232/I2C |
| رابط ویدئوی دیجیتال | MIPI-CSI |
| ولتاژ تغذیه | 4.5-5.5 ولت |
| مصرف برق معمولی | 1 وات |
| مکانیکی | |
| اندازه (شامل لنز) |
با لنز 5 میلیمتری: 22.6 میلیمتر*22.6 میلیمتر*50 میلیمتر (قطر خارجی لنز Φ37 میلیمتر) با لنز 10 میلیمتری: 22.6 میلیمتر*22.6 میلیمتر*45.3 میلیمتر (قطر خارجی لنز Φ33 میلیمتر) با لنز 12 میلیمتری: 22.6 میلیمتر*22.6 میلیمتر*34.5 میلیمتر (قطر خارجی لنز Φ26.6 میلیمتر) با لنز 17 میلیمتری: 22.6 میلیمتر*22.6 میلیمتر*35.4 میلیمتر (قطر خارجی لنز Φ27 میلیمتر) با لنز 25 میلیمتری: 22.6 میلیمتر*22.6 میلیمتر*44.2 میلیمتر (قطر خارجی لنز Φ33 میلیمتر) با لنز 35 میلیمتری: 22.6 میلیمتر*22.6 میلیمتر*50.9 میلیمتر (قطر خارجی لنز Φ43.2 میلیمتر) |
| وزن (شامل لنز) |
85.5±4.5 گرم (با لنز 5 میلیمتری) 70.5±3.6 گرم (با لنز 10 میلیمتری) 35.7±2 گرم (با لنز 12 میلیمتری) 40.7±2.1 گرم (با لنز 17 میلیمتری) 71.0±3.6 گرم (با لنز 25 میلیمتری) 110±5.5 گرم (با لنز 35 میلیمتری) |
| سازگاری محیطی | |
| دمای عملیاتی | -40 درجه سانتیگراد ~ +70 درجه سانتیگراد |
| دمای ذخیرهسازی | -45 درجه سانتیگراد ~ +85 درجه سانتیگراد |
| رطوبت | 5%~95%، بدون میعان |
| لرزش | 5.35grms، لرزش تصادفی، 3 محور |
| ضربه | موج نیم سینوسی، 40g/11ms، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | فوکوس ثابت آترمال: 5/10/12/17/25/35 میلیمتر |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL1208 میتواند به طور گسترده در زمینههای آتشنشانی جنگل، نگهداری نیروگاه، بازرسی فتوولتائیک، نظارت امنیتی، دستگاههای پوشیدنی، دستگاههای قابل حمل و موارد دیگر مورد استفاده قرار گیرد.
مزایای ما
- حساسیت بالا و عملکرد عالی با فناوری پیشرو در صنعت مادون قرمز
- آشکارسازهای مادون قرمز مختلفی از جمله آشکارسازهای IR غیر خنک شونده و خنک شونده در فرمتها و اندازههای پیکسل مختلف موجود است.
- تولید انبوه برای اطمینان از تحویل سریع با سه خط تولید و ظرفیت تولید سالانه تا میلیونها آشکارساز.
سوالات متداول
1. NETD
NETD (اختلاف دمای معادل نویز) اختلاف دمایی بین هدف و پسزمینه است که نسبت سیگنال به نویز خروجی آشکارساز برابر با 1 است. این پارامتر حساسیت آشکارسازهای مادون قرمز را اندازهگیری میکند.
هرچه NETD آشکارساز مادون قرمز کمتر باشد، حساسیت حرارتی بالاتر و کیفیت تصویر بهتری ارائه میدهد. تفاوتهای دمایی کوچکتر بین هدف و پسزمینه به آشکارسازهای با حساسیت حرارتی بالاتر نیاز دارد.
2. نرخ فریم
نرخ فریم به تعداد فریم در ثانیه از یک تصویر کامل تولید شده توسط ماژول مادون قرمز اشاره دارد. برای اهدافی با سرعت حرکت بالا یا دماهای به سرعت در حال تغییر، باید ماژولهای حرارتی با نرخ فریم بالاتر برای حفظ دقت اندازهگیری و اثربخشی مشاهده انتخاب شوند.
