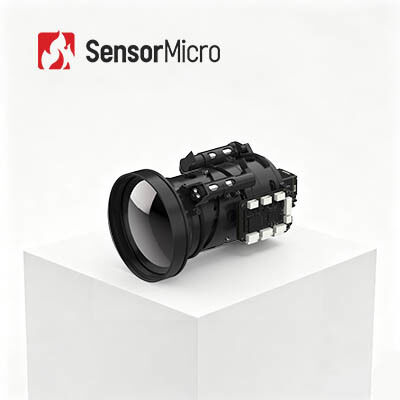

ماژول حرارتی بدون خنک شدن با آشکارگر مادون قرمز LWIR با وضوح 640x512 و پیچ پیکسل 12μm برای تصویربرداری حساسیت بالا

  • Uncooled Thermal Module with 640x512 Resolution LWIR Infrared Detector and 12μm Pixel Pitch for High Sensitivity Imaging
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل iSE612
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 640x512 / 12μm NETD معمولی ≤20mK
لنز دوربین چندگانه موجود است نرخ فریم 50 هرتز
زمان راه اندازی 6 ثانیه محدوده طیفی 8~14μm LW
برجسته کردن

ماژول حرارتی خنک نشده PLUG617

,

ماژول حرارتی خنک نشده 640x512

,

ماژول دوربین 30mK LWIR
پیام بگذارید
توضیحات محصول
ماژول حرارتی بدون خنک کننده با کشنده مادون قرمز LWIR 640x512 / 12μm
خلاصه ی محصول

هسته دوربین مادون قرمز iSE612 بر اساس دتکتور حرارتي ApexCore 640×512 12μm بسته بندی سرامیکیارائه عملکرد فوق العاده و ثبات عملیاتی قابل اعتماد.

با تفاوت دمای معادل سر و صدا کمتر از 20mK، این هسته با حساسیت قابل توجهی جزئیات حرارتی ظریف را ضبط می کند.نیازی به کالیبراسیون شاتر در طول کار ندارداز بین بردن لکنت تصویر و تداخلات سر و صدا که در محصولات سنتی رایج است.

ویژگی های کلیدی
  • عملکرد صاف و پایدار:هیچ کالیبراسیون شاتر مورد نیاز نیست، از بین بردن لکنت تصویر
  • بهره وری بالا از هزینه:آشکارساز بسته بندی سرامیکی ApexCore با NETD≤20mK
  • طراحی کامپکت:ابعاد: 25.4×25.4×22.7mm، وزن: ≤26±1.5g
  • استفاده از فضا:قابلیت های انعطاف پذیر طراحی سیستم و ادغام
  • قابلیت های غنی:الگوریتم های سوپر رزولوشن، تصویر در تصویر، OSD قابل تنظیم، حالت خواب، کالیبراسیون یک کلیک
  • سازگاری گسترده:کار با چندین صفحه نمایش Micro OLED، لنز های نوری و اجزای تمدید
مشخصات فنی
مدل iSE612
نشانگرهای آشکارسازان IR
مواد حساس VOx
قطعنامه 640×512
اندازه پیکسل 12μm
پاسخ طیف 8μm ~ 14μm
NETD معمولی

≤20mK
پردازش تصویر
نرخ فریم دیجیتال 50 هرتز
زمان شروع 6s
ویدیوی دیجیتال YUV420/YUV422/RGB888/RAW
الگوریتم تصویر NUC/DRC/DNS/DDE/SFFC
بدون شاتر پشتیبانی شده
نمایش تصویر 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ)
جهت تصویر افقی/ عمودی/ قطری
زوم دیجیتال 1x/2x/4x/8x
حالت جبران خسارت راهنما
برق
رابط استاندارد خارجی 50pin: BP040SB-50-0114-B-R0
رابط ارتباطی TTL-232/USB2.0
رابط ویدیویی دیجیتال DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
اجزای تمدید USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
رابط الکتریکی
ولتاژ تغذیه 2.7V ~ 5.3V
مصرف برق معمولی 0.8W@50Hz@23±3°C
مکانیک/لنز
اندازه هسته خالی 25.4×25.4×22.7 میلی متر φ36×24.3mm
وزن هسته خالی 26±1.5g 28±1.5g
لنز های نوری فوکوس ثابت: 4.8/9.1/13/19mm
  • فوکوس ثابت: 25/35/50/70/100mm
  • فوکوس دستي: 25/35/50mm
  • لنز موتور: 75/100/150mm
  • زوم مستمر: 15~75/20~100/28~90/30~150/30~180/25~225mm
تاثیر نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار 1500g@0.4ms
ارتعاش

5.35g، ارتعاش تصادفی، 3- محور
اجزای شاتر اختیاری
سازگاری با محیط زیست
دمای کار -40°C~+70°C
دمای ذخیره سازی -45°C تا +85°C
رطوبت 5٪ تا 95٪، بدون فشرده سازی
گواهینامه ROHS2.0/REACH
کاربردهای صنعتی

ماژول تصویربرداری حرارتی iSE612 به طور گسترده ای در بینایی صنعتی، آتش نشانی و نجات، نظارت امنیتی، مشاهده در فضای باز، بینایی ماشین، الکترونیک مصرفی و موارد دیگر استفاده می شود.

خط سنجش مادون قرمز ما
  • حساسیت بالا و عملکرد عالی
  • تکنولوژی پیشرو در صنعت مادون قرمز
  • آشکارسازهای مادون قرمز مختلف در قالب ها و اندازه های پیکسل های مختلف در دسترس هستند
  • هر دو آشکارسازان IR بدون خنک شدن و خنک شده
  • تولید انبوه با ظرفیت سالانه تا میلیون ها آشکارساز
پرسش های مکرر
تفاوت بین نور کم، IR فعال و تصویربرداری حرارتی چیست؟

نور کم:به نور طبیعی نیاز دارد و نور طبیعی ضعیف را از طریق تقویت کننده تصویر به تصاویر الکترونیکی بهبود یافته تبدیل می کند.

IR فعال:به طور فعال نور مادون قرمز را منتشر می کند و از پرتوهای مادون قرمز منعکس شده توسط اهداف استفاده می کند.

تصویربرداری حرارتی:به هیچ رنگی نیاز ندارد و یک بینایی شبانه مادون قرمز غیرفعال است که تفاوت های تابش مادون قرمز را تشخیص می دهد.باران و سایر محیط های خشن.

مي توني تصوير گرمي رو مسدود کني؟

در بیشتر موارد نمی توانید. اما اشعه های مادون قرمز نمی توانند از دیوارها عبور کنند و شیشه می تواند از نور مادون قرمز جلوگیری کند. برای جلوگیری از تشخیص، می توانید پشت شیشه یا دیوار پنهان شوید تا از تصویربرداری حرارتی جلوگیری کنید.
