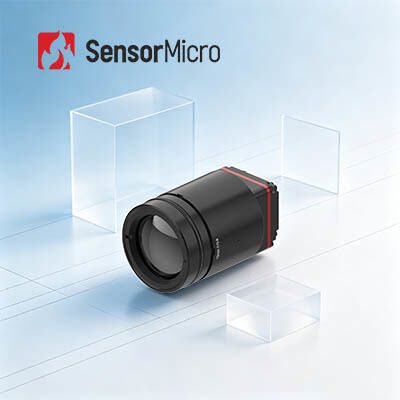

ماژول تصویربرداری حرارتی LWIR بدون خنک کننده 1280x1024 با وضوح 8μm Pixel Pitch و ≤30mK NETD
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL1208 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024 | مصرف برق | 1W |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 8 میکرومتر |
| NETD | ≤30mK | نرخ فریم | 25 هرتز / 30 هرتز |
| برجسته کردن | ماژول تصویربرداری حرارتی لنز 25 میلی متری,ماژول تصویربرداری حرارتی در فضای باز 640x512,هسته حرارتی خنک نشده LWIR |
||
توضیحات محصول
ماژول تصویربرداری حرارتی LWIR بدون خنک کننده 1280x1024/8 میکرومتر
مرور کلی محصول
iTL1208 یک هسته دوربین مادون قرمز بدون خنک کننده مگاپیکسلی 8 میکرومتری است که برای تجهیزات پایانه اپتوالکترونیک مدرن مینیاتوری طراحی شده است. با شاخص های پیشرو در صنعت SWaP (اندازه، وزن و توان)، تنها 35.7 گرم وزن دارد و با لنز 12 میلی متری منطبق، ابعاد 22.6*22.6*34.5 میلی متر را دارد. این ماژول تصویربرداری حرارتی با وضوح بالا و پیشرو در کلاس 1280*1024 با حساسیت حرارتی فوق العاده کم 30mK را ارائه می دهد. مجهز به رابط های جانبی استاندارد غنی و لنزهای سفارشی اختیاری، از ادغام سریع سیستم و پیکربندی ساده پارامتر پشتیبانی می کند. به طور گسترده در زمینه های ایمنی عمومی، تشخیص صنعتی و پایانه های سیار قابل حمل کاربرد دارد و پشتیبانی پایدار و قابل اعتماد از تصویربرداری مادون قرمز هسته ای را برای تکرار و ارتقاء تجهیزات پایانه فراهم می کند.
ویژگی های اصلی
- طراحی فوق العاده سبک - اندازه جمع و جور 22.6*22.6*34.5 میلی متر و وزن 35.7 گرم (شامل لنز 12 میلی متری)؛ در میان بالاترین سطوح ادغام در کلاس خود
- حساسیت بالا، تشخیص دقیق - اندازه پیکسل فوق العاده کوچک 8 میکرومتر با وضوح 1280*1024، ارائه جزئیات دقیق و تصاویر واضح؛ NETD معمولی ≤ 30mK، امکان تشخیص قابل اعتماد تفاوت های دمایی ظریف را فراهم می کند
- توسعه ساده شده، ادغام سریع - گزینه های مختلف لنز نوری برای برآورده کردن الزامات کاربردی متنوع موجود است؛ از رابط خروجی تصویر MIPI CSI پشتیبانی می کند؛ خروجی داده تصویر RAW و YUV با کنترل از طریق پورت سریال/I2C
مشخصات محصول
| مدل | iTL1208 |
| شاخص های آشکارساز IR | |
| مواد حساس | VOx |
| وضوح | 1280*1024 |
| اندازه پیکسل | 8 میکرومتر |
| پاسخ طیفی | 8 میکرومتر ~ 14 میکرومتر |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30 هرتز |
| زمان راه اندازی | ≤6 ثانیه |
| ویدئوی دیجیتال | RAW/YUV |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 نوع (سفید داغ/گدازه/قرمز آهنی/آهن داغ/پزشکی/قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار کامپیوتر | کنترل ماژول و نمایش ویدئو |
| الکتریکی | |
| رابط خارجی استاندارد | رابط کانکتور 34 پین: BP04SD-34-0065-R0 |
| رابط ارتباطی | TTL-232/I2C |
| رابط ویدئوی دیجیتال | MIPI-CSI |
| ولتاژ تغذیه | 4.5-5.5 ولت |
| مصرف برق معمولی | 1 وات |
| مکانیکی | |
| اندازه (شامل لنز) | با لنز 5 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 50 میلی متر (قطر خارجی لنز Φ37 میلی متر) با لنز 10 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 45.3 میلی متر (قطر خارجی لنز Φ33 میلی متر) با لنز 12 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 34.5 میلی متر (قطر خارجی لنز Φ26.6 میلی متر) با لنز 17 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 35.4 میلی متر (قطر خارجی لنز Φ27 میلی متر) با لنز 25 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 44.2 میلی متر (قطر خارجی لنز Φ33 میلی متر) با لنز 35 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 50.9 میلی متر (قطر خارجی لنز Φ43.2 میلی متر) |
| وزن (شامل لنز) | 85.5±4.5 گرم (با لنز 5 میلی متری) 70.5±3.6 گرم (با لنز 10 میلی متری) 35.7±2 گرم (با لنز 12 میلی متری) 40.7±2.1 گرم (با لنز 17 میلی متری) 71.0±3.6 گرم (با لنز 25 میلی متری) 110±5.5 گرم (با لنز 35 میلی متری) |
| سازگاری محیطی | |
| دمای عملیاتی | -40 درجه سانتیگراد ~ +70 درجه سانتیگراد |
| دمای ذخیره سازی | -45 درجه سانتیگراد ~ +85 درجه سانتیگراد |
| رطوبت | 5%~95%، بدون میعان |
| لرزش | 5.35 گرمrms، لرزش تصادفی، 3 محور |
| ضربه | موج نیم سینوسی، 40 گرم/11 میلی ثانیه، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | فوکوس ثابت آترمال: 5/10/12/17/25/35 میلی متر |
کاربردهای صنعتی
ترموگرافی، نظارت امنیتی، محموله ها، ربات ها، سخت افزار هوشمند، ADAS، آتش نشانی و نجات
درباره SensorMicro
SensorMicro پیشروترین تولید کننده و ارائه دهنده خدمات آشکارساز مادون قرمز در جهان است. ما آشکارسازهای تصویربرداری حرارتی بدون خنک کننده و خنک کننده با کارایی بالا را به مشتریان در سراسر جهان ارائه می دهیم و تجربه کاربرد حرفه ای خود را به اشتراک می گذاریم. ما آشکارسازهای مادون قرمز پیشرفته، هسته های دوربین و ماژول ها را با فرمت ها و باندهای موج متنوع ارائه می دهیم. محصولات ما که برای وضوح، حساسیت و کارایی طراحی شده اند، به طور یکپارچه در سیستم های مختلف ادغام می شوند و برنامه های تصویربرداری و سنجش نسل بعدی را در سراسر صنایع توانمند می سازند.
سوالات متداول
دوربین مادون قرمز چیست؟
سیستم های تصویربرداری حرارتی مادون قرمز از آشکارسازهای مادون قرمز برای حس تشعشعات مادون قرمز استفاده می کنند و آنها را به سیگنال های الکتریکی تبدیل می کنند که سپس تقویت و پردازش شده و به تصاویر نمایش داده شده تبدیل می شوند.
اصل اساسی دوربین مادون قرمز
فناوری تصویربرداری حرارتی یک فناوری تشخیص و شناسایی غیرفعال و بدون تماس است که دو عملکرد اصلی دارد:
- ترموگرافی: اندازه گیری دما بدون تماس و تشخیص خطا
- دید در شب: به راحتی اهداف را در تاریکی مطلق تشخیص داده و شناسایی می کند
