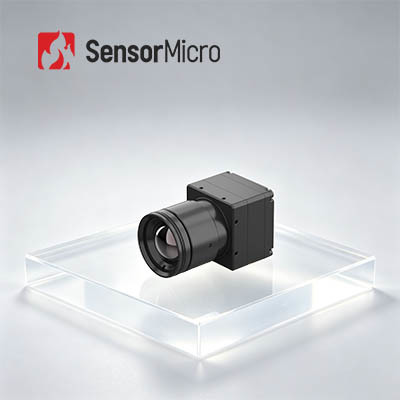

ماژول دوربین حرارتی رادیومتریک با 640x512/12μm برای بازرسی صنعتی
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN612RG2 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| محدوده دما | -20℃~+550℃ (قابل تنظیم) | دقت دما | ± 2 ℃ یا ± 2٪ |
|---|---|---|---|
| قطعنامه | 640x512/12μm | NETD | ≤25mK/F1.0/25℃ |
| محدوده طیفی | 8~14μm LW | اندازه | 25.4×25.4×15.7 میلی متر |
| برجسته کردن | هسته ماژول دوربین تصویر شفاف,هسته ماژول دوربین 17UM,ماژول دوربین 640x512 |
||
توضیحات محصول
ماژول دوربین حرارتی مادون قرمز رادیومتریک هسته 640x512/12 میکرومتر برای بازرسی صنعتی
مرور کلی محصول
هسته دوربین اندازه‌گیری دمای مادون قرمز صنعتی COIN612RG2 که به طور ویژه برای شرایط کاری پیچیده صنعتی بهینه شده است، تشخیص دمای پایدار و مداوم در زمان واقعی را برای تولید هوشمند، کنترل فرآیند صنعتی و نظارت حرارتی تجهیزات فراهم می‌کند.
با اتخاذ آشکارساز مادون قرمز در سطح ویفر ApexCore با پایداری بالا و الگوریتم‌های پردازش تصویر صنعتی، تصویربرداری حرارتی واضح و اندازه‌گیری دقیق دما (±2 درجه سانتی‌گراد/±2%، NETD≤25mK) را در محیط‌های صنعتی پیچیده حفظ می‌کند. این دستگاه از دو محدوده اندازه‌گیری دما برای پوشش سناریوهای تشخیص صنعتی دما پایین و بالا پشتیبانی می‌کند و قابلیت گسترش محدوده سفارشی‌سازی شده را دارد.
طراحی کم‌مصرف، فشرده و بادوام آن با عملیات طولانی‌مدت در محل سازگار است و پیکربندی‌های رابط غنی، اتصال یکپارچه با تجهیزات کنترل صنعتی را تضمین می‌کند و به شرکت‌ها در تحقق نظارت هوشمند و خودکار دما کمک می‌کند.
ویژگی‌های اصلی
- عملکرد جامع، طراحی مقرون به صرفه: توسعه یافته با استفاده از آشکارساز مادون قرمز در سطح ویفر ApexCore با NETD≤25mK؛ ترکیب FPA پرکاربرد با الگوریتم‌های پیشرفته پردازش تصویر برای بهبود کیفیت تصویر؛ دقت اندازه‌گیری دما تا ±2 درجه سانتی‌گراد یا ±2%، پشتیبانی از محدوده‌های -20 درجه سانتی‌گراد تا 150 درجه سانتی‌گراد و 100 درجه سانتی‌گراد تا 550 درجه سانتی‌گراد، با افزونه‌های سفارشی‌سازی شده
- فشرده و سبک، با راندمان بالا و مصرف کم انرژی: ابعاد: 25.4*25.4*15.7 میلی‌متر؛ وزن: 15±1 گرم؛ مصرف برق: ≤0.65 وات
- پیکربندی‌های متعدد، ادغام سریع: لنزهای نوری اختیاری برای برآورده کردن نیازهای متنوع کاربردی؛ پشتیبانی از رابط‌های خروجی تصویر USB2.0/DVP/LVDS/BT.656؛ خروجی داده تصویر RAW/YUV/TMP با کنترل پورت سریال
مشخصات محصول
| مدل | COIN612RG2 |
|---|---|
| شاخص‌های آشکارساز مادون قرمز |
ماده حساس: VOx وضوح: 640*512 اندازه پیکسل: 12 میکرومتر پاسخ طیفی: 8 میکرومتر ~ 14 میکرومتر NETD معمول: ≤25mK/F1.0/25 درجه سانتی‌گراد |
| پردازش تصویر |
نرخ فریم دیجیتال: 25/30 هرتز زمان راه‌اندازی: 6 ثانیه ویدئوی آنالوگ: PAL/NTSC ویدئوی دیجیتال: RAW/YUV422/TMP الگوریتم تصویر: تصحیح عدم یکنواختی (NUC)، کاهش نویز سه‌بعدی (3DNR)، سرکوب نویز دوبعدی (DNS)، فشرده‌سازی دامنه دینامیکی (DRC)، تقویت لبه (EE) نمایش تصویر: 10 نوع (سفید داغ/گدازه/قرمز آهنی/آهن داغ/پزشکی/قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| نرم‌افزار کامپیوتر | نرم‌افزار ICC: کنترل ماژول و نمایش ویدئو |
| الکتریکی |
رابط خارجی استاندارد: 50 پین: DF40C-50DP-0.4V(51)، (HRS، نری) برد توسعه USB: USB3.0/USB2.0/VPC/USB2.0&VPC رابط ارتباطی: TTL-232/USB2.0 رابط ویدئوی دیجیتال: DVP8/DVP16/USB2.0/BT.656/LVDS ولتاژ تغذیه: 4.5~5.5 ولت مصرف برق معمول: 0.65 وات |
| اندازه‌گیری دما |
دمای عملیاتی: -10 درجه سانتی‌گراد تا +50 درجه سانتی‌گراد محدوده اندازه‌گیری دما: -20 درجه سانتی‌گراد تا 150 درجه سانتی‌گراد، 100 درجه سانتی‌گراد تا 550 درجه سانتی‌گراد؛ پشتیبانی از سفارشی‌سازی و گسترش دقت اندازه‌گیری دما: ±2 درجه سانتی‌گراد یا ±2% (هر کدام که بیشتر باشد) اندازه‌گیری دمای جزئی: پشتیبانی از خروجی حداکثر، حداقل و میانگین مقادیر مناطق اندازه‌گیری دما SDK: Android/Windows/Linux؛ دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
| مکانیکی |
اندازه هسته برهنه: 25.4*25.4*15.7 میلی‌متر وزن هسته برهنه: 15±1 گرم |
| سازگاری محیطی |
دمای عملیاتی: -40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد دمای ذخیره‌سازی: -45 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد رطوبت: 5%~95%، بدون میعان لرزش: 5.35grms، لرزش تصادفی، 3 محور ضربه: نیم موج سینوسی، 40 گرم/11 میلی‌ثانیه، جهت ضربه 3 محور، 6 جهت گواهینامه: ROHS2.0/REACH |
| لنز نوری |
لنز نوری: فوکوس ثابت آترمال: 4.8 میلی‌متر/7 میلی‌متر/9.1 میلی‌متر/13 میلی‌متر/19 میلی‌متر/25 میلی‌متر/35 میلی‌متر سطح حفاظت: IP67 (لنز جلو) |
کاربردهای صنعتی
- بینایی صنعتی
- آتش‌نشانی و نجات
- نظارت امنیتی
- مشاهده در فضای باز
- بینایی ماشین
- لوازم الکترونیکی مصرفی
درباره سنسورمیکرو
سنسورمیکرو با این باور ساده اما قدرتمند تأسیس شد: نوآوری باید در خدمت نیازهای دنیای واقعی باشد.
سنسورمیکرو برای توانمندسازی افراد و سیستم‌ها برای دیدن فراتر از سطح - به الگوها، مشکلات و امکاناتی که در زیر نهفته‌اند، وجود دارد.
با تبدیل گرمای نامرئی به حقیقت قابل مشاهده، ما به صنایع کمک می‌کنیم تا تصمیمات هوشمندانه‌تری بگیرند، از آنچه بیشترین اهمیت را دارد محافظت کنند و با وضوح پیچیدگی را پیمایش کنند.
پایبندی به اصرار ما بر خودساخته بودن و اولویت دادن به مشتری، دستورالعمل مطمئنی برای شتاب سنسورمیکرو شده است. با گسترش کسب‌وکار ما در بسیاری از نقاط جهان، ما در تمام جبهه‌ها پیش رفته‌ایم - از امنیت، آتش‌نشانی، بازرسی صنعتی، مراقبت‌های پزشکی و بینایی ماشین، تا نظارت محیطی و جنبه‌های کلیدی خنثی‌سازی کربن - به شرکا کمک می‌کنیم تا پتانسیل کامل حسگرهای مادون قرمز هوشمند را باز کنند و نقاط زندگی را به هم متصل کنند.
ما بیش از یک شرکت فناوری مادون قرمز هستیم. ما جامعه‌ای از افرادی هستیم که متعهد به ساختن آینده‌ای پایدار، اخلاقی و انسان‌محور هستیم. هر پیکسل نوآوری که ما ایجاد می‌کنیم یک وعده است - وعده محافظت، توانمندسازی و خدمت.
سوالات متداول
1. درباره آشکارساز مادون قرمز با بسته‌بندی سرامیکی
فرآیند بسته‌بندی سرامیکی شبیه بسته‌بندی فلزی است که یک فناوری بسته‌بندی بالغ برای آشکارسازهای مادون قرمز است. در مقایسه با بسته‌بندی فلزی، حجم و وزن آشکارساز بسته‌بندی شده به میزان قابل توجهی کاهش می‌یابد. برای بسته‌بندی سرامیکی، مدار خوانش آن دارای عملکرد تنظیم خودکار دمای عملیاتی است و به تثبیت‌کننده TEC نیاز ندارد.
2. بسته‌بندی در سطح ویفر
بسته‌بندی در سطح ویفر، که به عنوان بسته‌بندی در اندازه سطح ویفر نیز شناخته می‌شود، به بخش مهمی از فناوری بسته‌بندی پیشرفته در صنعت نیمه‌هادی تبدیل شده است. بسته‌بندی در سطح ویفر (WLP) فرآیند تکمیل بسته‌بندی خلاء بالا مستقیماً بر روی کل ویفر MEMS، سپس خراش دادن و برش برای ساخت یک آشکارساز مادون قرمز منفرد است. این دستگاه بیشتر یا تمام رویه‌های بسته‌بندی و آزمایش را مستقیماً بر روی ویفر آشکارساز مادون قرمز قبل از برش انجام می‌دهد. این یک بسته اندازه تراشه بهبود یافته است که نیازهای اندازه کوچک، وزن سبک، قابل حمل، دستی، قیمت پایین و راندمان تولید بالا را برآورده می‌کند.
