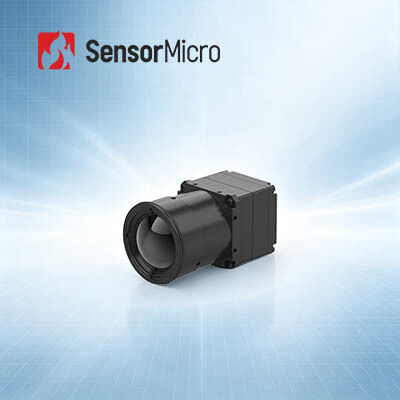

1280x1024 / 12μm ماژول دوربین حرارتی غیر خنک LWIR رادیومتریک مادون قرمز
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN1212R |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024 / 12μm | نرخ فریم | 30 هرتز |
|---|---|---|---|
| NETD | ≤40mK/F1.0/25℃ | محدوده طیفی | 8 تا 14 میکرومتر |
| مصرف برق معمولی | 1.0 وات | ولتاژ تغذیه | 4.5 ~ 5.5 ولت |
| برجسته کردن | ماژول دوربین مادون قرمز رادیومتری,ماژول دوربین مادون قرمز خنک نشده است |
||
توضیحات محصول
ماژول دوربین حرارتی مادون قرمز رادیومتریک LWIR بدون خنک کننده 1280x1024 / 12 میکرومتر
مرور کلی محصول
هسته دوربین مادون قرمز COIN1212R دارای یک آشکارساز مادون قرمز بدون خنک کننده مگاپیکسلی 1280*1024/12 میکرومتر است که با مدارهای پردازش سیگنال پیشرفته و الگوریتم های اندازه گیری دما ادغام شده است. این دستگاه از پروتکل های ارتباطی سریال پرکاربرد پشتیبانی می کند و انواع رابط های خروجی ویدئو را به همراه طیف کاملی از گزینه های لنز نوری ارائه می دهد.
این دستگاه قادر به تشخیص سریع تفاوت های دما و ارائه تصاویر حرارتی واضح و داده های دمایی دقیق است و توسعه ثانویه سیستم های اندازه گیری دما را به طور قابل توجهی ساده می کند. این امر آن را به یک راه حل یکپارچه سازی تصویربرداری حرارتی همه کاره برای کاربردها در نظارت هوشمند، تولید پیشرفته، کنترل فرآیند، تحقیقات علمی و سایر کاربردهای تصویربرداری حرارتی پیشرفته تبدیل می کند.
این دستگاه به طور گسترده در زمینه هایی مانند نگهداری پیشگیرانه، پتروشیمی متالورژی، بینایی ماشین، بازرسی ساختمان، انرژی نو، ترافیک ریلی و سایر صنایع استفاده می شود.
ویژگی های اصلی
- تصویربرداری با وضوح بالا، تشخیص دقیق
- تشخیص با وضوح بالا مگاپیکسلی، اندازه گیری دمای مادون قرمز را در نماهای وسیع تر و مناطق بزرگتر امکان پذیر می کند.
- هنگام نظارت بر تغییرات دمایی جزئی، جزئیات حرارتی بیشتری از هدف به وضوح آشکار می شود.
- کامل و کارآمد
- توسعه یافته با یک آشکارساز مادون قرمز بدون خنک کننده با فرمت بزرگ درجه یک
- ادغام شده با چندین الگوریتم پردازش تصویر پیشرفته برای بهبود کیفیت تصویر
- دقت اندازه گیری دما تا ±3 درجه سانتیگراد یا ±3%، پشتیبانی از محدوده های -20 درجه سانتیگراد تا 150 درجه سانتیگراد و 0 تا 550 درجه سانتیگراد، با افزونه های قابل تنظیم
- پیکربندی های متعدد، ادغام سریع
- پشتیبانی از حالت های مختلف خروجی تصویر از جمله DVP و BT.1120
- خروجی داده تصویر RAW/YUV با کنترل پورت سریال
مشخصات محصول
| مدل | COIN1212R |
|---|---|
| شاخص های آشکارساز مادون قرمز | |
| ماده حساس | VOx |
| وضوح | 1280*1024 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8 میکرومتر ~ 14 میکرومتر |
| NETD معمول | ≤40mK/F1.0/25℃ |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30 هرتز |
| زمان راه اندازی | 6 ثانیه |
| ویدئوی آنالوگ | / |
| ویدئوی دیجیتال | RAW/YUV422/TMP |
| الگوریتم تصویر | تصحیح ناهمگونی (NUC) کاهش نویز سه بعدی (3DNR) کاهش نویز دو بعدی (DNS) فشرده سازی دامنه دینامیکی (DRC) تقویت لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ/لاوا/قرمز آهنی/آهن داغ/پزشکی/قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| الکتریکی | |
| رابط خارجی استاندارد | 50 پین: DF40C-50DP-0.4V(51)، (HRS، نری) |
| برد توسعه | USB3.0 |
| رابط ارتباطی | TTL-232 |
| رابط ویدئوی دیجیتال | DVP16/BT.1120/MIPI |
| ولتاژ تغذیه | 4.5~5.5 ولت |
| مصرف برق معمول | 1.0 وات |
| اندازه گیری دما | |
| دمای عملیاتی | -10℃~+50℃ |
| محدوده اندازه گیری دما | -20℃~150℃، 0℃~550℃؛ پشتیبانی از سفارشی سازی و توسعه |
| دقت اندازه گیری دما | بزرگتر از ±2℃ / ±2% |
| اندازه گیری دمای جزئی | پشتیبانی از خروجی حداکثر، حداقل و میانگین مقادیر مناطق اندازه گیری دما |
| SDK | اندروید/ویندوز/لینوکس؛ دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
| مکانیکی | |
| اندازه هسته برهنه (میلی متر) | 14 میلی متر/19 میلی متر/25 میلی متر: 25.4 میلی متر*25.4 میلی متر*19.3 میلی متر 35 میلی متر/50 میلی متر/100 متر: 35.4 میلی متر*35.4 میلی متر*17.8 میلی متر |
| وزن هسته برهنه (گرم) | 14 میلی متر/19 میلی متر/25 میلی متر: 19.7±1 گرم 35 میلی متر/50 میلی متر/100 متر: 32.5±1 گرم |
| سازگاری محیطی | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5%~95%، بدون میعان |
| لرزش | 5.35grms، لرزش تصادفی، 3 محور |
| ضربه | موج نیم سینوسی، 40g/11ms، جهت ضربه 3 محور، 6 جهت |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | |
| لنز نوری | فوکوس ثابت آترمال: 14 میلی متر/19 میلی متر/24 میلی متر |
| سطح حفاظت | IP67 (لنز جلو) |
کاربردهای صنعتی
- بازرسی برق
- بینایی ماشین
- امنیت و نظارت HVAC ساختمان
- فضای باز
- آتش نشانی و نجات
- اجرای قانون و نجات
مزایای محصول
پورتفولیوی متنوع محصول
طیف گسترده ای از فرمت های محصول از جمله آشکارسازهای مادون قرمز، هسته های دوربین و ماژول ها برای برآورده کردن الزامات مختلف ادغام.
تنوع غنی محصول
ترکیب چندین وضوح آرایه، اندازه پیکسل، باند موج و گزینه های لنز، انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند.
عملکرد برجسته
تصویربرداری واضح، اندازه فشرده، مصرف برق کم، حساسیت بالا و قابلیت اطمینان قوی - طراحی شده برای عملکرد در طیف گسترده ای از چالش های محیطی.
ادغام آسان
گزینه های رابط متعدد، ادغام را ساده می کند و توسعه سریع را در چندین زمینه کاربردی امکان پذیر می سازد.
سوالات متداول
تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز روشی است که از تابش مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیاء استفاده می کند. بر اساس تفاوت تابش بین جسم و محیط پس زمینه و تفاوت تابش هر قسمت از خود جسم، تصویر حرارتی مادون قرمز می تواند نوسان تابش هر قسمت از صحنه را نشان دهد و در نتیجه ویژگی های صحنه را نشان دهد.
مزیت تصویربرداری حرارتی مادون قرمز چیست؟
- دیدن در تاریکی مطلق
- شناسایی در زیر استتار
- تشخیص دوربرد
- تشخیص توزیع حرارت
- اندازه گیری دمای بدون تماس
- آگاهی از اشغال
کاربرد تصویربرداری حرارتی مادون قرمز چیست؟
اندازه گیری دما و تصویربرداری در تمام آب و هوا دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز هستند. محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده در برق، امنیت و نظارت، تولید صنعتی، تحقیقات علمی، درمان پزشکی و سایر زمینه های سنتی استفاده می شوند.
