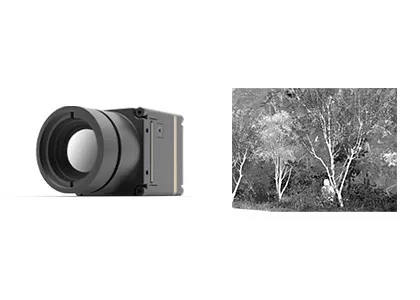

طراحی فشرده 384x288 17μm COIN417RG3 هسته دوربین حرارتی بدون خنک کننده با عملکرد رادیومتریک
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN417RG3 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 384x288/17μm | دما | -20℃~+550℃ (قابل تنظیم) |
|---|---|---|---|
| NETD | ≤30mK | محدوده طیفی | 8 تا 14 میکرومتر |
| نرخ فریم دیجیتال | 25/30/50 هرتز | مصرف برق معمولی | 0.65 وات |
| برجسته کردن | 400x300 دوربین حرارتی فشرده,هسته دوربین فشرده حرارتی خنک نشده |
||
توضیحات محصول
هسته دوربین حرارتی بدون خنک کننده COIN417RG3 با طراحی فشرده 384x288 و پیکسل 17 میکرومتر
مرور کلی محصول
ماژول مادون قرمز بدون خنک کننده COIN417RG3 از آشکارساز تصویربرداری مادون قرمز با بسته بندی سطح ویفر (WLP) کاملاً بهینه شده SWaP-C با رزولوشن 384*288 و اندازه پیکسل 17 میکرومتر استفاده می کند. همچنین دارای عملکرد حرارت سنجی اختیاری با محدوده اندازه گیری از -20 درجه سانتیگراد تا 550 درجه سانتیگراد برای اندازه گیری دمای صنعتی است.
به لطف فناوری بسته بندی سطح ویفر، آشکارساز مادون قرمز WLP دارای فرآیند تولید ساده تر و ادغام آسان تر است که آن را برای تولید انبوه و کم هزینه مناسب می کند.
ماژول مادون قرمز COIN417RG3 دارای نمایش تصویر حرارتی واضح و شفاف، اندازه فشرده و هزینه کم است. طراحی سبک و انعطاف پذیر آن با رابط های استاندارد صنعتی مختلف، آن را در کاربردهای مادون قرمز محبوب کرده است.
ویژگی های اصلی
ویژگی های جامع، مقرون به صرفه
- توسعه یافته بر اساس آشکارسازهای مادون قرمز بدون خنک کننده مقرون به صرفه
- ادغام شده با الگوریتم های پیشرفته پردازش تصویر برای بهبود کیفیت تصویر
- دقت اندازه گیری دمای بالا تا ±2 درجه سانتیگراد یا ±2%، پشتیبانی از محدوده های دمایی -20 درجه سانتیگراد تا 150 درجه سانتیگراد و 100 درجه سانتیگراد تا 550 درجه سانتیگراد، قابل تنظیم برای محدوده های گسترده تر
گسترش انعطاف پذیر، ادغام سریع
- گزینه های مختلف لنز نوری برای برآورده کردن نیازهای مختلف کاربرد
- پشتیبانی از چندین حالت خروجی از جمله USB2.0/DVP/LVDS/BT.656
- خروجی داده های تصویر RAW/YUV، با کنترل پورت سریال
مشخصات محصول
| مدل | COIN417RG3 |
|---|---|
| شاخص های آشکارساز مادون قرمز | |
| ماده حساس | VOx |
| رزولوشن | 384*288 |
| اندازه پیکسل | 17 میکرومتر |
| پاسخ طیفی | 8 میکرومتر ~ 14 میکرومتر |
| NETD معمول | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30/50 هرتز |
| زمان راه اندازی | 6 ثانیه |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدئوی دیجیتال | RAW/YUV422 |
| الگوریتم تصویر | تصحیح ناهمگونی (NUC) کاهش نویز سه بعدی (3DNR) کاهش نویز دو بعدی (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ/لاوا/قرمز آهنی/آهن داغ/پزشکی/قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| الکتریکی | |
| رابط خارجی استاندارد | 50 پین: DF40C-50DP-0.4V(51)، (HRS، نری) |
| برد توسعه | USB3.0/USB2.0/VPC/USB2.0&VPC |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدئوی دیجیتال | DVP8/DVP16/USB2.0/BT.656/LVDS |
| ولتاژ تغذیه | 4.5~5.5 ولت |
| مصرف برق معمول | 0.65 وات |
| اندازه گیری دما | |
| دمای عملیاتی | -10 درجه سانتیگراد ~ +50 درجه سانتیگراد |
| محدوده اندازه گیری دما | -20 درجه سانتیگراد ~ +150 درجه سانتیگراد، 100 درجه سانتیگراد ~ +550 درجه سانتیگراد |
| دقت اندازه گیری دما | بزرگتر از ±2 درجه سانتیگراد / ±2% |
| اندازه گیری دمای جزئی | پشتیبانی از خروجی حداکثر، حداقل و میانگین مقادیر مناطق اندازه گیری دما |
| SDK | اندروید/ویندوز/لینوکس؛ دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
| مکانیکی | |
| اندازه هسته برهنه (میلی متر) | 25.4*25.4*16.5 |
| وزن هسته برهنه (گرم) | 16.6±1 |
| سازگاری محیطی | |
| دمای عملیاتی | -40 درجه سانتیگراد ~ +70 درجه سانتیگراد |
| دمای ذخیره سازی | -45 درجه سانتیگراد ~ +85 درجه سانتیگراد |
| رطوبت | 5%~95%، بدون میعان |
| لرزش | لرزش تصادفی، 5.35grms، 3 محور |
| ضربه | موج سینوسی نیمه، 40g/11ms، جهت ضربه 3 محور، 6 جهت |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | |
| لنز نوری | فوکوس ثابت آترمال: 4.8 میلی متر/7 میلی متر/9.1 میلی متر/13 میلی متر/19 میلی متر/25 میلی متر |
| سطح حفاظت | IP67 (لنز جلو) |
کاربردهای صنعتی
حرارت سنجی
امنیت و نظارت
فضای باز
آتش نشانی و نجات
AIoT
سخت افزار هوشمند
ADAS
خدمات استاندارد شده
- مستندات کامل: راهنمای محصول، راهنمای راه اندازی و مراجع انتخاب. بدون حدس و گمان شروع کنید.
- کمک توسعه و تست: تست نمونه یکپارچه، ارزیابی عملکرد و تأیید پارامترها آسان شده است.
- کیت ابزار توسعه پیشرفته: SDK ها، API ها، الگوریتم ها و ابزارهای اشکال زدایی برای ادغام عمیق.
- پشتیبانی فنی از راه دور: پشتیبانی 24/7 - پاسخ سریع و حل به موقع برای مسائل حیاتی.
- گارانتی: قطعات اصلی و رعایت دقیق فرآیند برای بازیابی عملکرد بهینه.
سوالات متداول
تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز روشی است که از تابش مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیاء استفاده می کند. این تابش مادون قرمز نامرئی را به تصویر حرارتی مادون قرمز قابل مشاهده با توزیع دما از سطح هدف تبدیل می کند. اشیاء مختلف و حتی بخش های مختلف یک شیء یکسان، توانایی تابش و قدرت بازتاب مادون قرمز متفاوتی دارند.
از تصویربرداری مادون قرمز می توان برای چه مواردی استفاده کرد؟
- دید در شب
- جستجو و نجات
- تست غیر مخرب
- پیشگیری از اپیدمی
- حرارت سنجی
- امنیت و نظارت
- آتش نشانی
ماژول تصویربرداری حرارتی چیست؟
یک ماژول تصویربرداری حرارتی معمولاً از یک آشکارساز مادون قرمز، لنز مادون قرمز و الکترونیک سخت افزاری با نرم افزار و الگوریتم جاسازی شده تشکیل شده است. این حداقل واحد یک دستگاه تصویربرداری حرارتی است.
