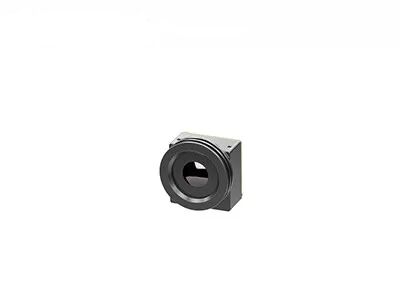

ماژول دوربین امنیتی حرارتی LWIR 256x192 / 12μM خنک نشده
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| وضوح | 256x192 | وزن | 8.9g±0.5g (شامل لنز 3.2mm) |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| NETD | ≤65mK | نرخ فریم | 25 هرتز / 30 هرتز |
| برجسته | ماژول دوربین امنیتی حرارتی 12UM,ماژول دوربین امنیتی حرارتی 256x192,ماژول دوربین Lwir خنک نشده |
||
توضیحات محصول
ماژول تصویربرداری حرارتی iLC212
ماژول دوربین امنیتی حرارتی LWIR 256x192 / 12μM خنک نشده
توضیحات محصول
ماژول تصویربرداری مادون قرمز خنک‌نشده iLC212 که به عنوان ماژول حرارتی خنک‌نشده نیز شناخته می‌شود، دارای قابلیت رادیومتریک است و دارای عملکرد اندازه‌گیری دمای غیر تماسی مادون قرمز است.این شامل یک آشکارساز مادون قرمز با اندازه بسیار کوچک 256x192 / 12μm پکیج سطح ویفر (WLP) است که طیف امواج مادون قرمز بلند (LWIR) را از 8 تا 14 میکرومتر می گیرد.
ماژول دوربین حرارتی iLC212 با توجه به SWaP-C کاملا بهینه شده، وضوح پایین، اندازه کوچک، مصرف انرژی کم و قیمت بسیار پایین دارد.بنابراین در زمینه امنیت و مانیتورینگ برای اندازه گیری و مانیتورینگ دما با زاویه باز و فاصله نزدیک بسیار مناسب است.
ویژگی های اصلی
- برنامه های SWaP-C کاملا بهینه شده
- مناسب برای انواع محصولات مادون قرمز
- طیف گسترده ای از برنامه های تصویربرداری حرارتی
- مصرف برق کم
مشخصات محصول
| مدل | iLC212 |
| عملکرد آشکارساز IR | |
| مواد | اکسید وانادیوم خنک نشده |
| وضوح | 256×192 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD | ≤65mK@F1.0@25℃@50Hz |
| پردازش تصویر | |
| ویدیو دیجیتال | RAW/YUV/BT656;پشتیبانی از انتقال ویدئو USB2.0.خط پارامتر پشتیبانی اندازه گیری دما |
| نرخ فریم دیجیتال | 25 هرتز / 30 هرتز |
| نمایش تصویر | سیاه - داغ / سفید - داغ / شبه رنگ |
| الگوریتم تصویر | تصحیح غیریکنواختی (NUC) کاهش نویز تصویر سه بعدی (3DNR) کاهش نویز دو بعدی (DNS) فشرده سازی محدوده دینامیکی (DRC) افزایش EE |
| زمان راه اندازی | ≤3 ثانیه |
| اندازه گیری دما | |
| محدوده دمای عملیاتی | -10℃~+50℃ |
| محدوده اندازه گیری دما | -20℃~+150℃، پشتیبانی از گسترش و سفارشی سازی محدوده اندازه گیری دما |
| دقت اندازه گیری دما | ±3℃/±3% (مقدار بزرگتر را بگیرید) @23℃±5℃؛فاصله اندازه گیری دما 1.5 متر است |
| اندازه گیری دمای منطقه ای | پشتیبانی از اندازه‌گیری دمای منطقه، حداکثر مقدار منطقه خروجی، حداقل مقدار و مقدار متوسط |
| SDK | نسخه ویندوز / لینوکس، دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل خاکستری به دما |
| رابط الکتریکی | |
| رابط خارجی | کانکتور 30pin_HRS ورودی برق ویدیو دیجیتال RS232-TTL/USB2.0 GPIO و غیره |
| ارتباط | RS232-TTL/USB2.0 |
| جزء گسترش | برد VPC |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| سیستم قدرت | |
| منبع تغذیه | DC 3.3V±0.1V |
| اتلاف قدرت | حالت پایدار: 0.70W/3.3V @23±3℃ |
| اموال فیزیکی | |
| اتصال دهنده ها | مدل کانکتور خارجی: DF40C-30DP-0.4V (51)، (HRS-Male) مدل اتصال دهنده جفت: DF40C (2.0)-30DS-0.4V (51)، (HRS-Female) |
| اندازه | 21mm×21mm×12.8mm (شامل لنز 3.2mm) |
| وزن | 8.9g±0.5g (شامل لنز 3.2mm) |
| سازگاری با محیط | |
| دمای عملیات | -40℃℃+70℃ |
| دمای ذخیره سازی | -45℃℃+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| مقاومت در برابر ضربه و لرزش | ضربه: نیم موج سینوسی، 40 گرم/11 میلی ثانیه، 3 محور، 6 جهت لرزش: 5.35 گرم، 3 محوره |
| گواهینامه | ROHS2.0/REACH |
| لنز | |
| لنز اختیاری | 3.2mm/F1.1، HFOV: 2.8±55.6 درجه؛پوشش: AR |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iLC212 در زمینه امنیت و نظارت اعمال می شود، مناسب برای ادغام در دوربین مخفی، دوربین دیجیتال، دوربین Dome، دوربین جعبه و غیره.
مزایای ما
سوالات متداول
1. اشعه مادون قرمز چیست؟
هنگامی که در مورد تصویربرداری حرارتی مادون قرمز صحبت می شود، اولین چیزی که باید به آن فکر کنید تابش مادون قرمز (IR) است.طول موج انرژی تابش مادون قرمز از حدود 700 نانومتر شروع می شود و تا حدود 1 میلی متر گسترش می یابد.همه اجسام مقدار معینی گرما را به صورت تابش مادون قرمز ساطع می کنند که برای ما نامرئی است، زیرا در کل طیف الکترومغناطیسی، چشم غیر مسلح فقط می تواند "نور مرئی" را ببیند.
2. تصویرگر حرارتی مادون قرمز چگونه کار می کند؟
جزء اصلی تجهیزات مادون قرمز، آشکارساز حرارتی مادون قرمز است که می تواند تفاوت دمای کوچک اجسام اطراف را به دقت تشخیص دهد.سپس این اطلاعات تشعشع را از جسم جمع آوری می کند و اطلاعات دما را برای تصویربرداری که بر اساس اطلاعات اختلاف دما است، خروجی می دهد.هر چه جسم داغتر باشد، تابش مادون قرمز بیشتری تولید می کند.اگر شدت خیلی زیاد باشد، می توانید آن را مانند گرما احساس کنید.
