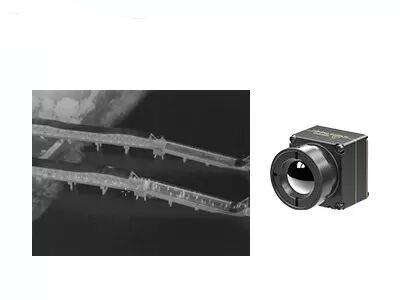

هسته دوربین مادون قرمز خنک نشده سبک وزن با وضوح 640×512 و محدوده طیفی 8 تا 14 میکرومتر

  • Lightweight Uncooled Infrared Camera Core with 640×512 Resolution and 8~14μm Spectral Range
  • Lightweight Uncooled Infrared Camera Core with 640×512 Resolution and 8~14μm Spectral Range
محل منبع ووهان، استان هوبی، چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل iTL608
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
محدوده طیفی 8 تا 14 میکرومتر قطعنامه 640x512
مصرف برق 0.4 وات NETD معمولی ≤30mK
Pixel Pitch 12 میکرومتر نرخ فریم 30/50 هرتز
برجسته کردن

هسته دوربین مادون قرمز 8um

,

هسته دوربین مادون قرمز سبک و خنک نشده

,

هسته دوربین دارای بار پهپاد
پیام بگذارید
توضیحات محصول
هسته دوربین مادون قرمز خنک نشده سبک وزن 8~14μm با آشکارساز مادون قرمز WLP 640*512/8μm
هسته دوربین مادون قرمز خنک نشده سبک وزن 8 تا 14 میکرومتر با آشکارساز مادون قرمز WLP 640*512/8μm
هسته دوربین حرارتی iTL608 با ارائه دقت آزمایشگاهی برای تصویربرداری حرارتی غیرنظامی و صنعتی، فناوری سنجش مادون قرمز پیشرفته VOx خنک‌نشده را برای تشخیص دما با دقت بالا یکپارچه می‌کند. ساختار پیکسلی بسیار کوچک 8 میکرومتری و وضوح 640*512 با وضوح بالا جزئیات حرارتی پیچیده ای را به تصویر می کشد، در حالی که حساسیت حرارتی پیشرو در صنعت NETD ≤30mK دقیقاً انحرافات دمایی ظریفی را که ماژول های استاندارد نمی توانند تشخیص دهند، شناسایی می کند.
با پوشش استاندارد باند مادون قرمز موج بلند 8-14μm، تشخیص هدف محیطی بسیار قابل اعتماد را برای سناریوهای روزانه و صنعتی فراهم می کند. مجهز به تصحیح یکنواختی NUC تطبیقی ​​و فناوری کاهش نویز 3DNR، هسته اعوجاج و دانه بندی تصویر را از بین می برد و فیلم حرارتی یکنواخت، شفاف و پایدار را ارائه می دهد. همراه با سرعت پاسخ سریع و دوام در دمای گسترده، به عنوان یک راه حل اصلی برای اندازه گیری دما با دقت بالا و نظارت هوشمند عمل می کند.
ویژگی های اصلی
  • طراحی بسیار سبک وزن
    • اندازه فشرده 13 * 13 * 18.3 میلی متر و وزن 1.5 ± 6.7 گرم (شامل لنز 6 میلی متر)
    • در میان بالاترین سطوح ادغام در کلاس خود
  • حساسیت بالا، تشخیص دقیق
    • اندازه پیکسل بسیار کوچک 8 میکرومتر با وضوح 640 * 512، ارائه جزئیات دقیق و تصاویر واضح
    • NETD معمولی ≤ 30mK، که تشخیص قابل اعتماد تفاوت های دما را ممکن می کند
  • توسعه ساده، ادغام سریع
    • چندین گزینه لنز نوری برای برآورده کردن نیازهای کاربردی مختلف موجود است
    • از چندین رابط خروجی تصویر، از جمله MIPI/USB 2.0/BT.656 پشتیبانی می کند
    • خروجی داده تصویر RAW و YUV، با کنترل از طریق پورت سریال/I2C
مشخصات محصول
مدل iTL608
نشانگرهای آشکارسازهای IR
مواد حساس VOx
قطعنامه 640*512
اندازه پیکسل 8 میکرومتر
پاسخ طیفی 8μm ~ 14μm
NETD معمولی ≤30mK
پردازش تصویر
نرخ فریم دیجیتال 30/50 هرتز
زمان راه اندازی ≤6 ثانیه
ویدیو دیجیتال RAW/YUV/TMP
الگوریتم تصویر NUC/3DNR/DNS/DRC/EE
نمایش تصویر 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ)
نرم افزار کامپیوتر
نرم افزار کنترل ماژول و نمایش ویدئو
برقی
رابط خارجی استاندارد رابط 34Pin_Connector: BP04SD-34-0065-R0
رابط ارتباطی TTL-232/USB2.0/I2C
رابط ویدئویی دیجیتال MIPI/USB2.0/BT.656
ولتاژ تغذیه 4-5.5 ولت
مصرف برق معمولی 0.4 وات
مکانیکی
اندازه (شامل لنز) با لنز 6 میلی متر: 13 * 13 * 18.3 میلی متر (قطر خارجی لنز Φ12.3 میلی متر)
با لنز 8.7 میلی متر: 13 * 13 * 19.8 میلی متر (قطر خارجی لنز Φ15.6 میلی متر)
با لنز 16.7 میلی متر: 13 * 13 * 27.9 میلی متر (قطر خارجی لنز Φ22.2 میلی متر)
با لنز 30 میلی متر: 13 * 13 * 39 میلی متر (قطر خارجی لنز Φ36 میلی متر)
وزن (از جمله لنز) 6.7±1.5 گرم (عدسی 6 میلی متر)
7.5±1.5 گرم (عدسی 8.7 میلی متر)
17±1.5 گرم (عدسی 16.7 میلی متر)
42.7±1.5 گرم (عدسی 30 میلی متر)
سازگاری با محیط
دمای عملیاتی -40℃~+70℃
دمای ذخیره سازی -45℃~+85℃
رطوبت 5٪ ~ 95٪، غیر متراکم
لرزش 5.35 گرم، لرزش تصادفی، 3 محوره
تاثیر نیمه سینوسی، 40 گرم/11 میلی ثانیه، جهت ضربه محور X، 3 بار
گواهینامه ROHS2.0/REACH
لنز نوری فوکوس ثابت Athermal: 6/8.7/16.7/30mm
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL608 را می توان در زمینه های آتش نشانی جنگل، تعمیر و نگهداری برق، بازرسی فتوولتائیک، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل و غیره استفاده کرد.
شریک مورد اعتماد شما در سنجش مادون قرمز
  • تخصص فنی عمیق- با سالها تجربه در تحقیق، توسعه و استفاده از فناوری حسگر مادون قرمز، ما قابلیت های قوی در طراحی تراشه، ساخت ویفر، بسته بندی و آزمایش و همچنین یکپارچه سازی سیستم ایجاد کرده ایم.
  • تمرکز بر نوآوری و پیاده سازی عملی در سنجش مادون قرمز- ما متعهد هستیم که پیشرفت های تکنولوژیکی را در تصویربرداری حرارتی ایجاد کنیم و دائماً مرزها را در NETD، SWaP و دمای عملیاتی جابجا کنیم.
  • سبد محصولات متنوع- با پشتوانه تحقیق و توسعه مستقل و مسیرهای فنی متعدد، ما طیف گسترده ای از اجزای تشخیص مادون قرمز را ارائه می دهیم - هم خنک و هم خنک نشده.
  • اعتبار سنجی دقیق قابلیت اطمینان تضمین کیفیت را تضمین می کند- با پشتیبانی از یک سیستم مدیریت کیفیت قوی، محصولات ما در طول تولید تحت چندین روش آزمایش قرار می گیرند.
  • پشتیبانی فنی حرفه ای و خدمات توسعه مشترک- تیم مهندسی ما از نزدیک با تیم های تحقیق و توسعه و محصول مشتریان برای تسریع یکپارچه سازی سیستم و بهبود کارایی کار می کند.
سوالات متداول
آشکارساز MCT/HgCdTe چیست؟
MCT که HgCdTe نیز نامیده می شود، به Mercury-Cadmium-Tellurid اشاره دارد که یک ترکیب شیمیایی از تلورید کادمیوم (CdTe) و تلورید جیوه (HgTe) و یک ماده رایج در آشکارسازهای نوری است. آشکارساز MCT/HgCdTe یک آشکارساز رسانای نوری است که در یک محیط برودتی کار می کند و می تواند تشعشعات مادون قرمز را تشخیص دهد. نسبت به سنسورهای حرارتی حساس تر است.
آشکارساز T2SL چیست؟
T2SL به سوپرشبکه Type-II اشاره دارد که یک ماده مصنوعی با رشد متناوب ناهمگونی دوره ای در اندازه نانومتر است. دارای یکنواختی بالا و خاصیت نوری برتر، مانند جرم موثر الکترون بزرگ، ضریب جذب زیاد و راندمان کوانتومی بالا. در مقایسه با آشکارساز مادون قرمز MCT، آشکارساز مادون قرمز T2SL دارای یکنواختی مواد خوب، هزینه کم و عملکرد مشابه آشکارساز مادون قرمز MCT در باند موج متوسط ​​و بلند است، اما در باند موج بسیار طولانی دارای مزایای زیادی است.
