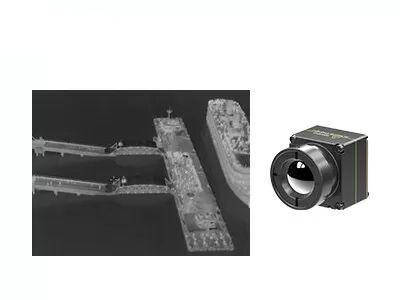

هسته تصویربرداری حرارتی مادون قرمز خنک نشده با اندازه کوچک 640x512 12um برای بارهای پهپاد

محل منبع ووهان، استان هوبی، چین
نام تجاری GST
گواهی ISO9001:2015; RoHS; Reach
شماره مدل iTL612R Pro
مقدار حداقل تعداد سفارش 1 قطعه
قیمت Negotiable
شرایط پرداخت L/C، T/T

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
وضوح 640x512 مصرف برق 0.7 وات
محدوده طیفی 8 تا 14 میکرومتر Pixel Pitch 12 میکرومتر
NETD معمولی ≤40 میلیون نرخ فریم 30 هرتز
برجسته

هسته تصویربرداری حرارتی مادون قرمز خنک نشده

,

هسته تصویربرداری حرارتی مادون قرمز 640x512

,

هسته تصویربرداری حرارتی محموله های پهپاد

پیام بگذارید
توضیحات محصول

هسته دوربین مادون قرمز خنک نشده با اندازه کوچک 640x512 12um برای بارهای پهپاد


توصیف محصولشکاف


به عنوان یک تولید کننده پیشرو در آشکارسازهای مادون قرمز خنک نشده و ماژول های حرارتی، Global Technology یک هسته تصویربرداری حرارتی مادون قرمز با اندازه کوچک و سبک وزن iTL612R Pro را توسعه می دهد که نسخه فشرده هسته دوربین مادون قرمز iTL612R است.

اندازه و وزن هسته دوربین مادون قرمز iTL612R Pro که کاملاً برای SWaP-C (اندازه، وزن و توان، هزینه) طراحی شده است، قبلاً در صنعت پیشرو بوده است..این بهترین انتخاب برای مشتریانی است که هنگام ادغام پهپادهای خود الزامات محدودی در اندازه و وزن دارند.

ماژول حرارتی iTL612R Pro با ارائه آشکارساز مادون قرمز در سطح ویفر 640×512/12 میکرومتر، درجه حفاظت از لنز IP67، نسخه تصویربرداری و اندازه‌گیری دما، و راه‌حل‌های مختلف SDK، به محدودیت‌های فضا با اندازه کوچک‌تر و وزن سبک‌تر پاسخ می‌دهد و باتری طولانی‌تری را به دست می‌آورد. عمر با مصرف برق کمتر، بر مشکلات یکپارچه سازی در زمینه الکترونیک مصرفی غلبه می کند و راه حل های بیشتری برای محصولات جمع و جور و قابل حمل ارائه می دهد.

این به طور ویژه برای زمینه تعمیر و نگهداری پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات بلایا، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره توسعه یافته است.


ویژگی های اصلی


طراحی فشرده و سبک
• اندازه: 17mm×17mm×22mm (با لنز 9.1mm)
• وزن: 13 گرم (با لنز 9.1 میلی‌متری)
• مصرف برق به اندازه 0.7W
تصویر شفاف و رادیومتری دقیق
• الگوریتم پردازش تصویر کاملاً جدید: NUC/3DNR/DNS/DRC/EE
• پشتیبانی از Windows/Linux/ARM SDK
• پشتیبانی از اندازه گیری دمای منطقه ای، نقطه ای و ایزوترم
رابط های مختلف برای ادغام آسان
• رابط های DVP/LVDS/USB2.0، خروجی داده تصویر RAW/YUV، کنترل پورت سریال


مشخصات محصول



مدلiTL612R Pro
عملکرد آشکارساز IR
مواد حساساکسید وانادیوم
وضوح640×512
اندازه پیکسل12 میکرومتر
محدوده طیفی8 تا 14 میکرومتر
NETD معمولی≤40 میلیون
پردازش تصویر
نرخ فریم30 هرتز
زمان راه اندازی5 ثانیه
ویدیو دیجیتالRAW/YUV/BT656
الگوریتم تصویرتصحیح غیر یکنواخت (NUC)
کاهش نویز سه بعدی (3DNR)
نویز زدایی (DNS)
فشرده سازی محدوده دینامیکی (DRC)
بهبود لبه (EE)
نمایش تصویرمشکی داغ/سفید داغ/شبه رنگ
نرم افزار کامپیوتر
نرم افزار ICCکنترل ماژول و نمایش ویدئو
مشخصات برق
رابط خارجی استاندارد30Pin_HRS: DF40C-30DP-0.4V(51)، (HRS، مرد)
برد گسترش USBنوع C
رابط ارتباطیRS232-TTL/USB2.0
رابط ویدئویی دیجیتالCMOS8/USB2.0
ولتاژ تغذیه4.0-5.0VV VDC
مصرف برق معمولی0.7 وات
اندازه گیری دما
محدوده دمای عملیاتی-10 درجه سانتیگراد ~ 50 درجه سانتیگراد
محدوده اندازه گیری دما-20°C~+150°C, 0°C~550°C;پشتیبانی از سفارشی سازی و گسترش
دقت اندازه گیری دمابیشتر از ± 2 درجه سانتیگراد یا ± 2٪ (@23 ± ℃)
اندازه گیری دمای منطقه ایپشتیبانی از حداکثر، حداقل و میانگین مقدار دمای منطقه ای خروجی
SDKپشتیبانی از ویندوز / لینوکس / ARM.دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما
خصوصیات فیزیکی
اندازه (میلی متر)17×17×22 (با لنز 9.1 میلی‌متری)
وزن13 گرم (با لنز 9.1 میلی‌متری)
سازگاری با محیط
دمای عملیاتی-40 درجه سانتیگراد ~ 70 درجه سانتیگراد
دمای ذخیره سازی-45 درجه سانتیگراد ~ + 85 درجه سانتیگراد
رطوبت5٪ ~ 95٪، غیر متراکم
لرزش5.35 گرم، 3 محور
شوکه شدنموج نیمه سینوسی، 40 گرم در 11 میلی ثانیه، 3 محور 6 جهت
گواهینامه هاROHS2.0/REACH
اپتیک
لنز اختیاریفوکوس ثابت حرارتی: 9.1 میلی متر



کاربردهای صنعتی


ماژول تصویربرداری حرارتی iTL612R Pro را می توان در محموله های پهپاد و دستگاه های پوشیدنی ادغام کرد تا به طور گسترده در زمینه هایتعمیر و نگهداری پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره.
هسته تصویربرداری حرارتی مادون قرمز خنک نشده با اندازه کوچک 640x512 12um برای بارهای پهپاد 0

فناوری حسگر جهانی


هسته تصویربرداری حرارتی مادون قرمز خنک نشده با اندازه کوچک 640x512 12um برای بارهای پهپاد 1
هسته تصویربرداری حرارتی مادون قرمز خنک نشده با اندازه کوچک 640x512 12um برای بارهای پهپاد 2


سوالات متداول


1. تفاوت بین آشکارسازهای IR خنک نشده و سرد شده چیست؟


در حال حاضر دو نوع سنسور تصویربرداری حرارتی مادون قرمز در بازار وجود دارد، سرد و خنک نشده.

آشکارساز IR خنک نشده در دمای محیط کار می کند.این بر اساس صنعت نیمه هادی است و بنابراین معمولا می تواند در حجم بزرگ با اندازه کوچک و هزینه کم ساخته شود.آشکارسازهای IR خنک نشده به طور گسترده در دستگاه های قابل حمل / دستی / موبایل استفاده می شود.

آشکارسازهای IR خنک شده در واحدی بسته بندی می شوند که آنها را در دمای بسیار پایین نگه می دارد که باید توسط یک خنک کننده کرایو پشتیبانی شود.آنها بسیار بزرگتر، گرانتر و کمتر قابل اعتمادتر از سنسورهای خنک نشده هستند، عمدتاً به دلیل سیستم های خنک کننده پیچیده آنها.با این حال، سیستم‌های خنک‌شده فوق‌العاده حساس هستند و معمولاً با اپتیک‌های فاصله کانونی طولانی کار می‌کنند تا به ماموریت دوربرد دست یابند.

2. مزایای تصویربرداری حرارتی پزشکی چیست؟

آزمایش پزشکی اولین گام در تشخیص پزشکی است و بسیاری از آزمایش‌های فعلی برای ارزیابی سلامت اندام‌ها تهاجمی و ناراحت‌کننده هستند.در حالی که تصویربرداری حرارتی همراه با معاینه پزشکی می تواند این مشکل را به خوبی حل کند.
با استفاده از فناوری تصویربرداری حرارتی، پزشکان می‌توانند معاینه کامل بدن را 100% ایمن، بدون تشعشع، غیرتهاجمی و بدون تماس انجام دهند تا از انجام آزمایش‌های غیرضروری بیشتر جلوگیری کنند.توزیع گرما در قسمت‌های مختلف بدن انسان را می‌توان به سرعت برای تشخیص و تشخیص زودهنگام ناهنجاری‌های فیزیکی نشان داد، به طوری که هر گونه درمان بیشتر می‌تواند آسان‌تر و موثرتر باشد.
