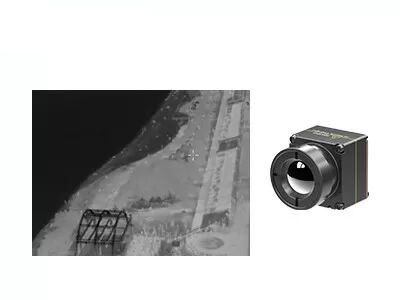

ماژول دوربین حرارتی خنک نشده پهپاد با وضوح 640x512

محل منبع ووهان، استان هوبی، چین
نام تجاری GST
گواهی ISO9001:2015; RoHS; Reach
شماره مدل iTL612R Pro
مقدار حداقل تعداد سفارش 1 قطعه
قیمت Negotiable
شرایط پرداخت L/C، T/T

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
وضوح 640x512 مصرف برق 0.7 وات
محدوده طیفی 8 تا 14 میکرومتر Pixel Pitch 12 میکرومتر
NETD معمولی ≤40 میلیون نرخ فریم 30 هرتز
برجسته

ماژول دوربین حرارتی با رزولوشن 640x512

,

ماژول دوربین حرارتی بارهای پهپاد

,

دوربین حرارتی خنک نشده 640x512

پیام بگذارید
توضیحات محصول

هسته دوربین مادون قرمز خنک نشده با اندازه کوچک 640x512 12um برای بارهای پهپاد


توصیف محصولشکاف


به عنوان یک تولید کننده پیشرو در آشکارسازهای مادون قرمز خنک نشده و ماژول های حرارتی، Global Technology یک هسته تصویربرداری حرارتی مادون قرمز با اندازه کوچک و سبک وزن iTL612R Pro را توسعه می دهد که نسخه فشرده هسته دوربین مادون قرمز iTL612R است.

اندازه و وزن هسته دوربین مادون قرمز iTL612R Pro که کاملاً برای SWaP-C (اندازه، وزن و توان، هزینه) طراحی شده است، قبلاً در صنعت پیشرو بوده است..این بهترین انتخاب برای مشتریانی است که هنگام ادغام پهپادهای خود الزامات محدودی در اندازه و وزن دارند.

ماژول حرارتی iTL612R Pro با ارائه آشکارساز مادون قرمز در سطح ویفر 640×512/12 میکرومتر، درجه حفاظت از لنز IP67، نسخه تصویربرداری و اندازه‌گیری دما، و راه‌حل‌های مختلف SDK، به محدودیت‌های فضا با اندازه کوچک‌تر و وزن سبک‌تر پاسخ می‌دهد و باتری طولانی‌تری را به دست می‌آورد. عمر با مصرف برق کمتر، بر مشکلات یکپارچه سازی در زمینه الکترونیک مصرفی غلبه می کند و راه حل های بیشتری برای محصولات جمع و جور و قابل حمل ارائه می دهد.

این به طور ویژه برای زمینه تعمیر و نگهداری پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات بلایا، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره توسعه یافته است.


ویژگی های اصلی


طراحی فشرده و سبک
• اندازه: 17mm×17mm×22mm (با لنز 9.1mm)
• وزن: 13 گرم (با لنز 9.1 میلی‌متری)
• مصرف برق به اندازه 0.7W
تصویر شفاف و رادیومتری دقیق
• الگوریتم پردازش تصویر کاملاً جدید: NUC/3DNR/DNS/DRC/EE
• پشتیبانی از Windows/Linux/ARM SDK
• پشتیبانی از اندازه گیری دمای منطقه ای، نقطه ای و ایزوترم
رابط های مختلف برای ادغام آسان
• رابط های DVP/LVDS/USB2.0، خروجی داده تصویر RAW/YUV، کنترل پورت سریال


مشخصات محصول



مدلiTL612R Pro
عملکرد آشکارساز IR
مواد حساساکسید وانادیوم
وضوح640×512
اندازه پیکسل12 میکرومتر
محدوده طیفی8 تا 14 میکرومتر
NETD معمولی≤40 میلیون
پردازش تصویر
نرخ فریم30 هرتز
زمان راه اندازی5 ثانیه
ویدیو دیجیتالRAW/YUV/BT656
الگوریتم تصویرتصحیح غیر یکنواخت (NUC)
کاهش نویز سه بعدی (3DNR)
نویز زدایی (DNS)
فشرده سازی محدوده دینامیکی (DRC)
بهبود لبه (EE)
نمایش تصویرمشکی داغ/سفید داغ/شبه رنگ
نرم افزار کامپیوتر
نرم افزار ICCکنترل ماژول و نمایش ویدئو
مشخصات برق
رابط خارجی استاندارد30Pin_HRS: DF40C-30DP-0.4V(51)، (HRS، مرد)
برد گسترش USBنوع C
رابط ارتباطیRS232-TTL/USB2.0
رابط ویدئویی دیجیتالCMOS8/USB2.0
ولتاژ تغذیه4.0-5.0VV VDC
مصرف برق معمولی0.7 وات
اندازه گیری دما
محدوده دمای عملیاتی-10 درجه سانتیگراد ~ 50 درجه سانتیگراد
محدوده اندازه گیری دما-20°C~+150°C, 0°C~550°C;پشتیبانی از سفارشی سازی و گسترش
دقت اندازه گیری دمابیشتر از ± 2 درجه سانتیگراد یا ± 2٪ (@23 ± ℃)
اندازه گیری دمای منطقه ایپشتیبانی از حداکثر، حداقل و میانگین مقدار دمای منطقه ای خروجی
SDKپشتیبانی از ویندوز / لینوکس / ARM.دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما
خصوصیات فیزیکی
اندازه (میلی متر)17×17×22 (با لنز 9.1 میلی‌متری)
وزن13 گرم (با لنز 9.1 میلی‌متری)
سازگاری با محیط
دمای عملیاتی-40 درجه سانتیگراد ~ 70 درجه سانتیگراد
دمای ذخیره سازی-45 درجه سانتیگراد ~ + 85 درجه سانتیگراد
رطوبت5٪ ~ 95٪، غیر متراکم
لرزش5.35 گرم، 3 محور
شوکه شدنموج نیمه سینوسی، 40 گرم در 11 میلی ثانیه، 3 محور 6 جهت
گواهینامه هاROHS2.0/REACH
اپتیک
لنز اختیاریفوکوس ثابت حرارتی: 9.1 میلی متر



کاربردهای صنعتی


ماژول تصویربرداری حرارتی iTL612R Pro را می توان در محموله های پهپاد و دستگاه های پوشیدنی ادغام کرد تا به طور گسترده در زمینه هایتعمیر و نگهداری پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره.
ماژول دوربین حرارتی خنک نشده پهپاد با وضوح 640x512 0

فناوری حسگر جهانی


ماژول دوربین حرارتی خنک نشده پهپاد با وضوح 640x512 1
ماژول دوربین حرارتی خنک نشده پهپاد با وضوح 640x512 2


سوالات متداول


1. میکروبولومتر آرایه صفحه کانونی خنک نشده چگونه کار می کند؟
با استفاده از اصل اثر حرارتی تابشی مادون قرمز، آشکارساز مادون قرمز خنک نشده انرژی تابش مادون قرمز را با مواد جذب مادون قرمز به انرژی گرمایی تبدیل می کند، به طوری که دمای مواد حساس افزایش می یابد.سپس، پارامتر فیزیکی خاصی از ماده حساس بر این اساس تغییر می‌کند و از طریق مکانیسم تبدیل خاصی که برای تشخیص جسم طراحی شده است، به سیگنال الکتریکی یا سیگنال نور مرئی تبدیل می‌شود.

2. مزیت آشکارساز مادون قرمز خنک نشده چیست؟
آشکارساز صفحه کانونی مادون قرمز خنک نشده نیازی به دستگاه مجتمع کولر Dewar (IDCA) ندارد و می تواند در دمای اتاق کار کند.دارای مزایای شروع سریع، مصرف برق کم، اندازه کوچک، وزن سبک، عمر طولانی، هزینه کم و غیره است.اگرچه حساسیت آشکارساز صفحه کانونی مادون قرمز خنک نشده به خوبی آشکارسازهای فروسرخ خنک‌شده نیست، پس از سال‌ها توسعه، عملکرد هزینه آن آشکارا بهتر از آشکارساز خنک‌شده است که چشم‌انداز کاربرد گسترده‌تری دارد.

3. طبقه بندی آرایه های سطح کانونی فروسرخ
با توجه به روش خنک کننده، آرایه صفحه کانونی مادون قرمز را می توان به آشکارسازهای تصویربرداری حرارتی سرد و خنک نشده تقسیم کرد.آشکارساز فروسرخ FPA خنک‌شده در حال حاضر عمدتاً از بطری Dewar/ یخچال فریزر با شروع سریع و بطری Dewar/ یخچال چرخه استرلینگ استفاده می‌کند.در حالی که آشکارساز IR حرارتی FPA خنک نشده در دمای اتاق کار می کند.این هسته سیستم تصویربرداری حرارتی خنک نشده است.رایج ترین مواد حساس به حرارت عبارتند از اکسید وانادیوم (Vox) و سیلیکون آمورف (a-Si).مواد اکسید وانادیوم انتخاب اصلی در بازار فعلی است.دارای ضریب مقاومت در برابر دمای بالا و حساسیت حرارتی بالا است.
