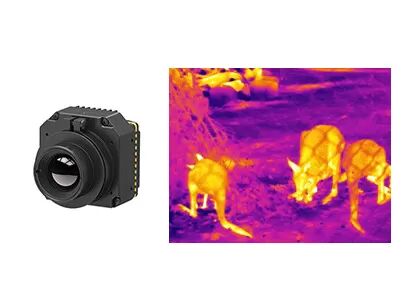

ماژول دوربین حرارتی LWIR به صورت افقی 30mK برای ADAS خنک نشده است
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | PLUG417R |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | negotiable |
| شرایط پرداخت | L/C، T/T |
جزئیات محصول
| قطعنامه | 400x300 / 17μm | نرخ فریم | 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز |
|---|---|---|---|
| NETD | 30mK | محدوده طیفی | 8 تا 14 میکرومتر |
| اندازه | 44.5x44.5x33.6mm | وزن | ≤77 گرم |
| برجسته کردن | ماژول دوربین حرارتی ADAS LWIR,ماژول دوربین حرارتی LWIR 30mK |
||
توضیحات محصول
ماژول حرارتی بدون خنک کننده PLUG417R
هسته دوربین تصویربرداری حرارتی LWIR 400x300 / 17μm بدون خنک کننده با ترموگرافی صنعتی
توضیحات محصول
هسته دوربین حرارتی PLUG417R از حسگر مادون قرمز LWIR بدون خنک کننده 400x300 / 17μm با عملکرد اندازه گیری دما اختیاری با محدوده اندازه گیری از -20℃ تا 150 ℃ برای اندازه گیری دمای صنعتی یا بدن استفاده می کند. این ماژول حرارتی مادون قرمز نه تنها می تواند مقدار دما در اطراف شما را اندازه گیری کند، بلکه شکل تصویربرداری حرارتی را نیز نمایش می دهد. بنابراین باید بهترین انتخاب شما برای نظارت بر تغییر دما باشد.
این ماژول دوربین مادون قرمز کوچک را می توان به طور گسترده در کاربردهای تصویربرداری حرارتی مادون قرمز مانند ترموگرافی، بازرسی برق، بازرسی ساختمان و غیره استفاده کرد. برای مشتریان OEM برای توسعه و ادغام ثانویه در انواع تصویربرداران حرارتی و دوربین های ترموگرافی مادون قرمز مفید است.
ویژگی های اصلی
- NETD<30mk، حساسیت بالا
- عملکرد پایدار
- ادغام آسان
- کیفیت و جزئیات تصویر واضح
- محدوده دمای قابل تنظیم
- سازگاری محیطی قوی
مشخصات محصول
| مدل | PLUG417R |
| عملکرد حسگر IR | |
| وضوح | 400x300 |
| اندازه پیکسل | 17μm |
| محدوده طیفی | 8~14μm |
| NETD | <30mk |
| پردازش تصویر | |
| نرخ فریم | 25Hz/30Hz/50Hz/60Hz |
| زمان راه اندازی | <15s |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدئوی دیجیتال | RAW/YUV/BT656/LVDS |
| اجزای توسعه | USB/Camerlink |
| حالت کم نور | خطی/هیستوگرام/مختلط |
| زوم دیجیتال | 1~8X زوم پیوسته، اندازه گام 1/8 |
| نمایش تصویر | Black Hot/White Hot/Pseudo Color |
| جهت تصویر | چرخش افقی/عمودی/قطری |
| الگوریتم تصویر | NUC/AGC/IDE |
| مشخصات الکتریکی | |
| رابط خارجی استاندارد | رابط 50pin_HRS |
| حالت ارتباطی | RS232-TTL، 115200bps |
| ولتاژ تغذیه | 4.5~6V |
| اندازه گیری دما | |
| محدوده دمای عملیاتی | -10°C~50°C |
| محدوده دما | -20°C~150°C, 100°C~550°C |
| دقت دما | ±2°C یا ±2% (مقدار حداکثر را در نظر بگیرید) |
| SDK | ARM/Windows/Linux SDK، ترموگرافی تمام صفحه |
| ویژگی های فیزیکی | |
| ابعاد (mm) | 44.5x44.5x36.6 |
| وزن | ≤77g |
| سازگاری با محیط زیست | |
| دمای عملیاتی | -40°C ~ +70°C |
| دمای ذخیره سازی | -45°C ~ +85°C |
| رطوبت | 5%~95%، غیر متراکم |
| لرزش | لرزش تصادفی 5.35grms، 3 محور |
| ضربه | نیمه سینوسی، 40g/11ms، 3 محور 6 جهت |
| اپتیک | |
| لنز اختیاری | فوکوس ثابت آترمال: 7.5mm/13mm/19mm/25mm/35mm |
کاربردهای صنعتی
هسته دوربین حرارتی PLUG417R به طور گسترده در بازرسی برق، بینایی ماشین، نظارت و امنیت HVAC ساختمان، فضای باز، آتش نشانی و نجات، اجرای قانون و نجات، ADAS، محموله های UAV و غیره استفاده می شود.
خدمات استاندارد
مستندات کامل: دفترچه راهنماهای محصول، راهنماهای راه اندازی و مراجع انتخاب. بدون حدس و گمان شروع کنید.
کمک به توسعه و آزمایش: آزمایش یکپارچه نمونه، ارزیابی عملکرد و تأیید پارامترها آسان شده است.
کیت ابزار توسعه دهنده پیشرفته: SDK ها، API ها، الگوریتم ها و ابزارهای اشکال زدایی برای ادغام عمیق.
پشتیبانی فنی از راه دور: پشتیبانی 24/7 - پاسخ سریع و حل به موقع برای مسائل مهم.
گارانتی: قطعات اصلی و پایبندی دقیق به فرآیند برای بازیابی عملکرد بهینه.
سوالات متداول
1. بسته بندی فلزی
بسته بندی فلزی از پوسته لوله فلزی، خنک کننده ترموالکتریک (TEC) و جاذب ستونی استفاده می کند. TEC نقش مهمی در تثبیت دمای کار ایفا می کند تا حسگر مادون قرمز در دمای اتاق کار کند، در نتیجه توانایی حسگرهای تصویربرداری حرارتی را برای سازگاری با محیط های شدید، مانند مه غلیظ، باران و برف و غیره بهبود می بخشد.
اما عیب این است که هزینه آن بسیار زیاد است و بیش از 60٪ از کل هزینه تولید کل محصولات بدون خنک کننده را تشکیل می دهد و باعث طولانی شدن چرخه تولید می شود. این روش بسته بندی برای کاربردهای پیشرفته است.
