MWIR MCT ماژول تصویربرداری حرارتی مادون قرمز 1280x1024 12μm
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xتایپ کنید | ماژول دوربین MWIR | آشکارساز IR | آشکارساز خنک کننده |
---|---|---|---|
وضوح | 1280x1024 / 12μm | NETD | m20mK |
محدوده طیفی | 3.7 ~ 4.8μm مگاوات | اندازه | 165x86x107 میلی متر |
برجسته | ماژول تصویربرداری حرارتی مادون قرمز,ماژول تصویربرداری حرارتی مادون قرمز 1280x1024,ماژول حرارتی مادون قرمز MWIR |

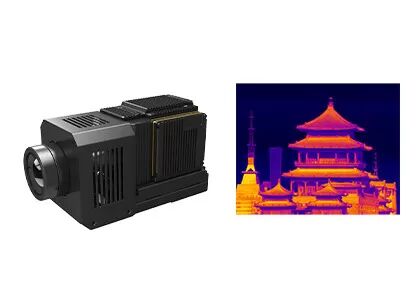

وضوح بالا 1280x1024 / 12μm MWIR MCT ماژول تصویربرداری حرارتی با الگوریتم پردازش تصویر
GAVIN1212 یک ماژول تصویربرداری حرارتی با موج میانی سرد است که توسط فناوری سنسور جهانی (GST) توسعه یافته است.این دستگاه از یک آشکارساز IR HgCdTe MWIR IR با وضوح 1280x1024@12 میکرومتر با کریوکولر RS058F تشکیل شده است ، قطعات الکترونیکی سخت افزاری و الگوریتم های مختلف پردازش تصویر نیز برای ارائه تصاویر حرارتی واضح و واضح تعبیه شده اند.
الگوریتم های پردازش تصویر شامل اصلاح غیر یکنواختی اساسی (NUC) ، کنترل دستیابی خودکار (AGC) ، افزایش جزئیات هوشمند (IDE) و غیره. GAVIN1212 می تواند از طریق رابط ویدئویی دیجیتالی HDMI تصاویر مادون قرمز با وضوح مگاپیکسلی را تولید کند.با استفاده از رابط استاندارد صنعتی پیوند دوربین ، دوربین مادون قرمز یا یکپارچه کننده سیستم می تواند بر اساس ماژول تصویربرداری حرارتی GAVIN1212 ، دوربین کامل خود را به راحتی طراحی یا ادغام کند.
- نیازهای تشخیص برد بلند را برآورده کنید
- حساسیت بالا ، NETD≤20mK
- میدان دید وسیع ، وضوح تصویر تا 1280x1024
- ادغام آسان با سیستم
- رابط DVP/دوربین ، خروجی تصویر RAW/YUV
- انواع لنزهای زوم اپتیکال پیوسته در دسترس هستند
مدل | GAVIN1212 |
عملکرد آشکارساز IR | |
وضوح | 1080x1024 |
Pixel Pitch | 12μm |
کرایوکولر | RS058F |
محدوده طیفی | 3.7μm ~ 4.8μm مگاوات |
زمان خنک کننده (20 درجه سانتی گراد) | ≤8 دقیقه |
NETD (20 درجه سانتی گراد) | m20mK |
پردازش تصویر | |
نرخ فریم | 50 هرتز/100 هرتز |
حالت کم نور شدن | خطی/هیستوگرام/مخلوط |
زوم دیجیتال | 1 پوند/2 پوند/4 پوند |
جهت تصویر | افقی/عمودی/مورب تلنگر |
الگوریتم تصویر | NUC/AGC/IDE |
مشخصات الکتریکی | |
رابط خارجی استاندارد | J30JZ 25 پین ؛رابط خروجی HDMI ویژه |
فیلم آنالوگ | / |
ویدئوی دیجیتال | خروجی HDMI: YUV پیوند دوربین خروجی: 16bit RAW/YUV |
همگام سازی خارجی | Frame External Sync: سطح RS422 |
ارتباطات | RS422 ، 115200bps |
منبع تغذیه | 24 ولت ± 1 ولت |
مصرف برق پایدار | 16 وات |
ابعاد (میلی متر) | 165x86x107 |
وزن | ≤1600 گرم |
درجه حرارت عملیات | -40 ° C ~ +60 ° C |
بزرگی ارتعاش | ارتعاش: GJB وسیله نقلیه با سرعت بالا شوک: موج نیمه سینوسی ، 40 گرم 11 میلی ثانیه ، 3 محور 6 جهت 3 بار هر کدام |
لنز نوری | |
لنز اختیاری | بزرگنمایی پیوسته: 37.5 ~ 750 میلی متر/F4 بزرگنمایی ثابت: 19 میلی متر/F2 ؛40 میلی متر/F2 ؛240 میلی متر/F2 |
ماژول دوربین مادون قرمز حرارتی GAVIN1212 به طور گسترده در بسیاری از مناطق مانند سیستم مانیتورینگ از راه دور ، سیستم تقویت دید پرواز ، باربری چند سنسور و غیره استفاده می شود.
1. NETD چیست؟
NETD به "تفاوت دما معادل صدا" اشاره می کند.این اندازه گیری این است که یک آشکارساز تصویربرداری حرارتی چقدر می تواند تفاوتهای بسیار کوچک در تابش حرارتی در تصویر را تشخیص دهد.NETD معمولاً در میلی کلوین (mK) بیان می شود.معمولاً هرچه رقم NETD پایین تر باشد ، حساسیت حرارتی بیشتر نشان می دهد.
2. SWaP3 چیست؟
SWaP3 به اندازه ، وزن ، قدرت ، عملکرد و قیمت اشاره دارد.این نشان دهنده روند فناوری صنعت مادون قرمز است.
3. DRI چیست؟
DRI معمولاً به تشخیص ، تشخیص و تشخیص فاصله یک سیستم تصویربرداری حرارتی اشاره دارد.این یک پارامتر مهم برای قضاوت در مورد عملکرد سیستم تصویربرداری حرارتی است.
