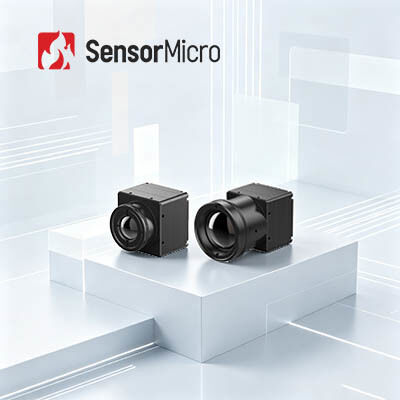

384x288 وضوح 17μm اندازه پیکسل LWIR Uncooled تصویربرداری حرارتی دوربین هسته ای برای بینایی صنعتی
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN417G3 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 384x288 / 17μm | نرخ فریم | 25 هرتز / 30 هرتز / 50 هرتز |
|---|---|---|---|
| NETD | ≤30mK/F1.0/25℃ | محدوده طیفی | 8 تا 14 میکرومتر |
| اندازه | 25.4mm×25.4mm×16.5mm | وزن | 1±16.6 گرم |
| برجسته کردن | ماژول دوربین حرارتی ADAS LWIR,ماژول دوربین حرارتی LWIR 30mK |
||
توضیحات محصول
هسته دوربین تصویربرداری حرارتی خنک نشده LWIR 384x288 / 17μm برای بینایی صنعتی
توضیحات محصول
هسته دوربین مادون قرمز COIN417G3 یک آشکارساز مادون قرمز در سطح ویفر 384×288/17 میکرومتر را با الگوریتمهای پردازش تصویر حرفهای ارتقا یافته برای خروجی تصویر حرارتی فوری و صاف یکپارچه میکند. این ماژول حرارتی مقرون به صرفه با مصرف انرژی کم و سازگاری با رابط استاندارد در سطح صنعت، به یک NETD معمولی کمتر از 30 میلیکیلو برای تشخیص حرارتی بسیار حساس دست مییابد. با پشتیبانی از رابط های خروجی همه کاره از جمله USB2.0، DVP، LVDS و BT.656، داده های تصویر RAW و YUV را با دسترسی کنترل پورت سریال ارائه می دهد. ساخته شده برای توسعه ثانویه بدون درز و یکپارچه سازی سریع سیستم، تکرار محصول را برای دید صنعتی، نظارت امنیتی شبانه، مشاهده در فضای باز، AIoT و برنامه های کاربردی رانندگی هوشمند ADAS سرعت می بخشد.
ویژگی های اصلی
- عملکرد جامع، طراحی مقرون به صرفه
با استفاده از یک آشکارساز بسته بندی در سطح ویفر با کارایی بالا توسعه یافته است. یکپارچه شده با الگوریتم های پیشرفته پردازش تصویر برای افزایش کیفیت تصویر. - عملکرد فوق العاده، تصویربرداری برتر
حساسیت بالا با NETD≤30mK معمولی. الگوریتم های تصویر نسل بعدی تصاویر حرارتی واضح تر و واضح تر ارائه می دهند. - پسوند انعطاف پذیر، ادغام سریع
گزینههای لنز نوری متعددی که متناسب با سناریوهای کاربردی مختلف در دسترس هستند. از رابط های خروجی تصویر USB2.0/DVP/LVDS/BT.656 پشتیبانی می کند. داده های تصویر RAW/YUV را با کنترل پورت سریال خروجی می دهد.
مشخصات محصول
| مدل | COIN417G3 |
|---|---|
| نشانگرهای آشکارسازهای IR | |
| مواد حساس | VOx |
| قطعنامه | 384×288 |
| اندازه پیکسل | 17 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤30mK/F1.0/25℃ |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30/50 هرتز |
| زمان راه اندازی | 6 ثانیه |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدیو دیجیتال | RAW/YUV422 |
| الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) سرکوب دو بعدی نویز (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | نرم افزار ICC - کنترل ماژول و نمایش ویدئو |
| برقی | |
| رابط خارجی استاندارد | 50 پین: DF40C-50DP-0.4V(51)، (HRS، مذکر) |
| هیئت توسعه | USB3.0/USB2.0/VPC/USB2.0&VPC |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدئویی دیجیتال | DVP8/DVP16/USB2.0/BT.656/LVDS |
| ولتاژ تغذیه | 4.5 ~ 5.5 ولت |
| مصرف برق معمولی | 0.65 وات |
| مکانیکی | |
| اندازه هسته لخت (میلی متر) | 25.4mm×25.4mm×16.5mm |
| وزن هسته خالی (گرم) | 1±16.6 |
| سازگاری با محیط | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | لرزش تصادفی، 5.35 گرم، 3 محوره |
| تاثیر | نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | |
| لنز نوری | فوکوس ثابت Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| سطح حفاظت | IP67 (لنز جلو) |
کاربردهای صنعتی
هسته دوربین حرارتی COIN417G3 به طور گسترده در دید صنعتی، نظارت بر امنیت، آتش نشانی و نجات، فضای باز، دید ماشین، ADAS و غیره استفاده می شود.
خدمات استاندارد
- مستندات کامل:راهنمای محصول، راهنماهای راه اندازی و مراجع انتخاب. بدون حدس و گمان شروع کنید.
- کمک توسعه و آزمایش:نمونه آزمایش یکپارچه، ارزیابی عملکرد، و تأیید پارامتر آسان شده است.
- جعبه ابزار توسعه دهنده پیشرفته:SDK ها، API ها، الگوریتم ها و ابزارهای اشکال زدایی برای ادغام عمیق.
- پشتیبانی فنی از راه دور:پشتیبانی 24/7 - پاسخ سریع و حل به موقع برای مسائل مهم.
- گارانتی:قطعات اصلی و رعایت دقیق فرآیند برای بازگرداندن عملکرد بهینه.
سوالات متداول
بسته بندی فلزی
بسته بندی فلزی از پوسته لوله فلزی، خنک کننده ترموالکتریک (TEC) و گیرنده ستونی استفاده می کند. TEC نقش مهمی در تثبیت دمای کاری ایفا می کند به طوری که آشکارساز مادون قرمز در دمای اتاق کار می کند و در نتیجه توانایی سنسورهای تصویربرداری حرارتی را برای سازگاری با محیط های شدید مانند مه شدید، باران و برف و غیره بهبود می بخشد.
اما نقطه ضعف آن این است که هزینه بسیار بالاست و بیش از 60 درصد از کل هزینه کل تولید محصولات خنک نشده را تشکیل می دهد و باعث چرخه تولید طولانی می شود. چنین روش بسته بندی برای برنامه های کاربردی بالا است.
