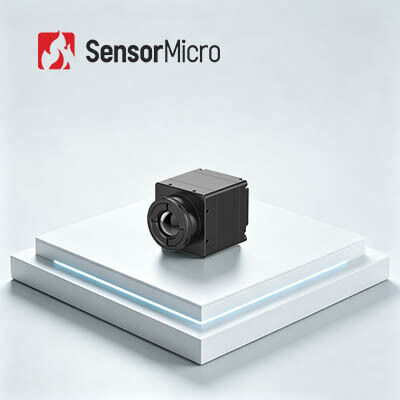

۳۸۴×۲۸۸ رزولوشن ۱۲μm Pixel Pitch LWIR Thermal Camera Module با نرخ فریم ۵۰ هرتز برای مشاهده

  • 384x288 Resolution 12μm Pixel Pitch LWIR Thermal Camera Module with 50Hz Frame Rate for Observation
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل iSE412
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 384x288 / 12μm نرخ فریم دیجیتال 50 هرتز
NETD 30mK محدوده طیفی 8 تا 14 میکرومتر
ویدیو دیجیتال YUV420/YUV422/RGB888/RAW الگوریتم تصویر NUC/DRC/DNS/DDE/SFFC
برجسته کردن

ماژول دوربین حرارتی خنک نشده 30mK

,

ماژول دوربین حرارتی LWIR 25Hz
پیام بگذارید
توضیحات محصول
ماژول دوربین حرارتی 384x288 / 12μm LWIR خنک نشده برای مشاهده
بررسی اجمالی محصول

هسته دوربین حرارتی iSE412 از یک آشکارساز مادون قرمز LWIR 384x288 / 12μm استفاده می کند که عملکرد تصویربرداری مادون قرمز استثنایی را ارائه می دهد که با سناریوهای مشاهده مختلف سازگار است. این ماژول حرارتی مادون قرمز توزیع حرارتی اطراف را ضبط می کند و گرافیک تصویربرداری حرارتی واضحی را ارائه می دهد که آن را به یک راه حل ایده آل برای نظارت و مشاهده صحنه های حرارتی در زمان واقعی تبدیل می کند.

این ماژول از توسعه ثانویه آسان و اصلاح سیستم پشتیبانی می کند، که قادر به تطبیق با زمینه های کاربردی متعدد از جمله دید صنعتی، آتش نشانی و نجات، نظارت امنیتی و مشاهده در فضای باز است. این به ویژه برای مشتریان OEM که به توسعه و ادغام ثانویه در دوربین های مختلف حرارتی و دوربین های مادون قرمز نیاز دارند، مفید است.

ویژگی های اصلی
  • طراحی بدون شاتر برای مشاهده روانتر:بدون نیاز به کالیبراسیون شاتر در حین کار، از بین بردن لکنت تصویر رایج در سیستم‌های مبتنی بر شاتر سنتی. عملکرد بی صدا استفاده محتاطانه و بدون نویز مکانیکی را تضمین می کند.
  • جمع و جور و سبک وزن، انعطاف پذیر برای ادغام:ابعاد کل سیستم به کوچکی 25.4×25.4×22.7 میلی متر، وزن هسته خالی ≤26±1.5 گرم. طراحی ساختاری با صرفه جویی در فضا، امکان چیدمان و یکپارچه سازی سیستم انعطاف پذیر را فراهم می کند.
  • ادغام یکپارچه و غنی از امکانات:پشتیبانی از الگوریتم های با وضوح فوق العاده، تصویر در تصویر، OSD قابل تنظیم، حالت خواب، کالیبراسیون با یک کلیک و سازگاری با نمایشگرهای مختلف Micro OLED. سازگار با چندین لنز نوری و اجزای داخلی برای توسعه آسان ثانویه و سفارشی سازی سیستم.
مشخصات محصول
مدل iSE412
نشانگرهای آشکارسازهای IR
مواد حساس VOx
قطعنامه 384×288
اندازه پیکسل 12 میکرومتر
پاسخ طیفی 8μm ~ 14μm
NETD معمولی ≤30mK
پردازش تصویر
پیکسل های موثر 384×288
نرخ فریم دیجیتال 50 هرتز
زمان راه اندازی 6 ثانیه
ویدیو دیجیتال YUV420/YUV422/RGB888/RAW
الگوریتم تصویر NUC/DRC/DNS/DDE/SFFC
بدون کرکره پشتیبانی می شود
نمایش تصویر 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ)
جهت تصویر افقی / عمودی / مورب
زوم دیجیتال 1x/2x/4x/8x
روشنایی تصویر خودکار/دستی
کنتراست تصویر خودکار/دستی
حالت جبران دستی
برقی
رابط خارجی استاندارد
50 پین: BP040SB-50-0114-B-R0
رابط ارتباطی TTL-232/USB2.0
رابط ویدئویی دیجیتال DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
اجزای افزونه USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
رابط الکتریکی
ولتاژ تغذیه 2.7 ولت تا 5.3 ولت
مصرف برق معمولی 0.8W@50Hz@23±3℃
مکانیکی / لنز
اندازه هسته لخت (میلی متر) 25.4×25.4×22.7 φ36×24.3
وزن هسته خالی (گرم) 1.5±26 1.5±28
لنز نوری
فوکوس ثابت Athermal: 4.9/9.1/13/19mm
فوکوس ثابت Athermal: 25mm/35mm
اجزای شاتر اختیاری
لرزش 5.35 گرم، لرزش تصادفی، 3 محوره
تاثیر نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار 1500 گرم@0.4 میلی‌ثانیه
سطح حفاظت IP67 (لنز جلو)
سازگاری با محیط
دمای عملیاتی -40℃~+70℃
دمای ذخیره سازی -45℃~+85℃
رطوبت 5٪ ~ 95٪، غیر متراکم
گواهینامه ROHS2.0/REACH
کاربردهای صنعتی

هسته دوربین حرارتی iSE412 به طور گسترده در بینایی صنعتی، آتش نشانی و نجات، نظارت امنیتی، مشاهده در فضای باز، بینایی ماشین، لوازم الکترونیکی مصرفی و زمینه های مرتبط استفاده می شود.

خدمات استاندارد
  • مستندات کامل:دفترچه راهنمای محصول، راهنماهای راه اندازی، و مراجع انتخاب برای شروع بدون حدس و گمان.
  • کمک توسعه و آزمایش:نمونه آزمایش یکپارچه، ارزیابی عملکرد، و تأیید پارامتر آسان شده است.
  • مجموعه ابزار توسعه دهنده پیشرفته:SDK ها، API ها، الگوریتم ها و ابزارهای اشکال زدایی برای ادغام عمیق.
  • پشتیبانی فنی از راه دور:پشتیبانی 24/7 با پاسخ سریع و حل به موقع برای مسائل مهم.
  • گارانتی:قطعات اصلی و رعایت دقیق فرآیند برای بازگرداندن عملکرد بهینه.
سوالات متداول
1. مزایای تصویربرداری گاز نوری
  • صرفه جویی در زمان و کارآمد:پشتیبانی از تشخیص در زمان واقعی مقیاس بزرگ، محل نشت سریع، بدون نیاز به وقفه در تولید.
  • تشخیص دوربرد:دور از مناطق خطرناک و پیچیده، آزمایش غیر مخرب بدون تماس، بدون منبع تشعشع اضافی عمل می کند.
  • تحلیل آسان:تصویربرداری بصری، ذخیره سازی فوری، تجزیه و تحلیل راحت.
  • بازرسی چند منظوره:انواع گازها را می توان با عملکرد عالی اندازه گیری دما از راه دور شناسایی کرد.
