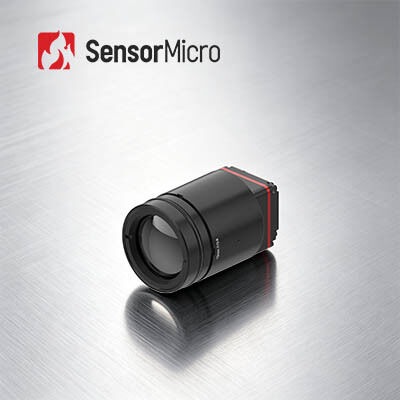

1280×1024 وضوح 8μm اندازه پیکسل 30mK NETD ماژول دوربین تصویربرداری حرارتی بدون خنک شدن وضوح بالا
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL1208 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024 / 8μm | لنز دوربین | چندگانه موجود است |
|---|---|---|---|
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE | NETD | ≤30mK |
| محدوده طیفی | 8~14μm LW | رابط ویدئویی دیجیتال | MIPI-CSI |
| برجسته کردن | ماژول دوربین مادون قرمز 640x512,ماژول دوربین مادون قرمز بارگذاری پهپاد |
||
توضیحات محصول
ماژول دوربین تصویربرداری حرارتی بدون خنک کننده 1280*1024 / 8 میکرومتر با وضوح بالا
مرور کلی محصول
ما مفتخریم ماژول تصویربرداری حرارتی iTL1208 خود را معرفی کنیم، هسته دوربین مادون قرمز مگاپیکسلی 8 میکرومتری iTL1208، که به طور ویژه برای خریداران جهانی با تمرکز بر اجزای حرارتی با SWaP پایین و عملکرد بالا طراحی شده است. این ماژول فشرده دارای ابعاد کلی 22.6*22.6*34.5 میلی متر و وزن خالص 35.7 گرم با لنز استاندارد 12 میلی متری است که آن را برای محصولات نهایی دستی و موبایل رایج در خارج از کشور بسیار سازگار می کند.
این دستگاه با NETD 30mK و تصاویر حرارتی HD شارپ 1280*1024 با کمک الگوریتم های تنظیم تصویر داخلی، حساسیت حرارتی برجسته ای را ارائه می دهد. تمام رابط های استاندارد صنعتی رزرو شده اند: MIPI CSI، خروجی داده دوگانه RAW/YUV و کانال های کنترل سریال/I2C. ما از تست نمونه، سفارشات آزمایشی در مقیاس کوچک و راهنمایی فنی کامل فرامرزی برای مونتاژ محصول محلی و عرضه به بازار شما پشتیبانی می کنیم.
ویژگی های اصلی
-
طراحی فوق العاده سبکابعاد فشرده 22.6*22.6*34.5 میلی متر و وزن 35.7 گرم (شامل لنز 12 میلی متری)در میان بالاترین سطوح ادغام در کلاس خود
-
حساسیت بالا، تشخیص دقیقاندازه پیکسل فوق العاده کوچک 8 میکرومتر با وضوح 1280*1024، ارائه جزئیات دقیق و تصاویر واضحNETD معمولی ≤ 30mK، امکان تشخیص قابل اعتماد تفاوت های دمایی ظریف را فراهم می کند
-
توسعه ساده شده، ادغام سریعگزینه های مختلف لنز نوری برای برآورده کردن نیازهای کاربردی متنوع موجود استپشتیبانی از رابط خروجی تصویر MIPI CSIخروجی داده تصویر RAW و YUV، با کنترل از طریق پورت سریال/I2C
مشخصات محصول
| مدل | iTL1208 |
|---|---|
| شاخص های آشکارساز مادون قرمز |
مواد حساس: VOx وضوح: 1280*1024 اندازه پیکسل: 8 میکرومتر پاسخ طیفی: 8 میکرومتر ~ 14 میکرومتر NETD معمولی: ≤30mK |
| پردازش تصویر |
نرخ فریم دیجیتال: 25/30 هرتز زمان راه اندازی: ≤6 ثانیه ویدئوی دیجیتال: RAW/YUV الگوریتم تصویر: NUC/3DNR/DNS/DRC/EE نمایش تصویر: 10 نوع (سفید داغ/گدازه/قرمز آهن/آهن داغ/پزشکی/قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| نرم افزار کامپیوتر | کنترل ماژول و نمایش ویدئو |
| الکتریکی |
رابط خارجی استاندارد: رابط کانکتور 34 پین: BP04SD-34-0065-R0 رابط ارتباطی: TTL-232/I2C رابط ویدئوی دیجیتال: MIPI-CSI ولتاژ تغذیه: 4.5-5.5 ولت مصرف برق معمولی: 1 وات |
| مکانیکی |
ابعاد (شامل لنز): • با لنز 5 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 50 میلی متر (قطر خارجی لنز Φ37 میلی متر) • با لنز 10 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 45.3 میلی متر (قطر خارجی لنز Φ33 میلی متر) • با لنز 12 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 34.5 میلی متر (قطر خارجی لنز Φ26.6 میلی متر) • با لنز 17 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 35.4 میلی متر (قطر خارجی لنز Φ27 میلی متر) • با لنز 25 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 44.2 میلی متر (قطر خارجی لنز Φ33 میلی متر) • با لنز 35 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 50.9 میلی متر (قطر خارجی لنز Φ43.2 میلی متر) وزن (شامل لنز): • 85.5±4.5 گرم (با لنز 5 میلی متری) • 70.5±3.6 گرم (با لنز 10 میلی متری) • 35.7±2 گرم (با لنز 12 میلی متری) • 40.7±2.1 گرم (با لنز 17 میلی متری) • 71.0±3.6 گرم (با لنز 25 میلی متری) • 110±5.5 گرم (با لنز 35 میلی متری) |
| سازگاری محیطی |
دمای عملیاتی: -40℃~+70℃ دمای ذخیره سازی: -45℃~+85℃ رطوبت: 5%~95%، بدون میعان لرزش: 5.35grms، لرزش تصادفی، 3 محور ضربه: موج نیم سینوسی، 40g/11ms، جهت ضربه محور X، 3 بار گواهینامه: ROHS2.0/REACH لنز نوری: فوکوس ثابت آترمال: 5/10/12/17/25/35 میلی متر |
کاربردهای صنعتی
- اطفای حریق جنگل
- نگهداری برق
- بازرسی فتوولتائیک
- نظارت امنیتی
- دستگاه های پوشیدنی
- دستگاه های قابل حمل
مزایای محصول
-
پورتفولیوی متنوع محصولطیف گسترده ای از فرمت های محصول شامل آشکارسازهای مادون قرمز، هسته های دوربین و ماژول ها برای برآورده کردن نیازهای ادغام مختلف.
-
تنوع محصول غنیترکیب رزولوشن های آرایه، اندازه پیکسل، باند موج و گزینه های لنز متعدد، انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند.
-
عملکرد برجستهتصویربرداری واضح، اندازه فشرده، مصرف برق کم، حساسیت بالا و قابلیت اطمینان قوی - طراحی شده برای عملکرد در طیف گسترده ای از چالش های محیطی.
-
ادغام آسانگزینه های رابط متعدد، ادغام را ساده می کند و امکان توسعه سریع در چندین زمینه کاربردی را فراهم می کند.
سوالات متداول
محدوده DRI چیست؟
این روشی برای اندازه گیری فاصله ای است که در آن یک آشکارساز مادون قرمز می تواند تصویری از هدف خاصی تولید کند و می تواند به محدوده تشخیص، محدوده شناسایی، محدوده تشخیص تقسیم شود.
D (تشخیص): توانایی تمایز یک شی از پس زمینه
R (شناسایی): توانایی طبقه بندی کلاس شی (حیوان، انسان، وسیله نقلیه، قایق ...)
I (تشخیص هویت): توانایی توصیف شی به جزئیات (مردی با کلاه، گوزن، جیپ ...)
بر اساس معیارهای جانسون، هنگامی که احتمال جزئیات هدف قابل مشاهده در فاصله DRI 50٪ باشد، حداقل تعداد جفت خط هدف 1:3:6 (یا 1:4:8) و حداقل تعداد پیکسل مربوطه 2:6:12 (یا 2:8:16) است.
با فرض اینکه قطر هدف H، فاصله کانونی f، اندازه پیکسل d و تعداد جفت خط n باشد، آنگاه فاصله دید L=H*f/(2n*d)
D (تشخیص): توانایی تمایز یک شی از پس زمینه
R (شناسایی): توانایی طبقه بندی کلاس شی (حیوان، انسان، وسیله نقلیه، قایق ...)
I (تشخیص هویت): توانایی توصیف شی به جزئیات (مردی با کلاه، گوزن، جیپ ...)
بر اساس معیارهای جانسون، هنگامی که احتمال جزئیات هدف قابل مشاهده در فاصله DRI 50٪ باشد، حداقل تعداد جفت خط هدف 1:3:6 (یا 1:4:8) و حداقل تعداد پیکسل مربوطه 2:6:12 (یا 2:8:16) است.
با فرض اینکه قطر هدف H، فاصله کانونی f، اندازه پیکسل d و تعداد جفت خط n باشد، آنگاه فاصله دید L=H*f/(2n*d)
