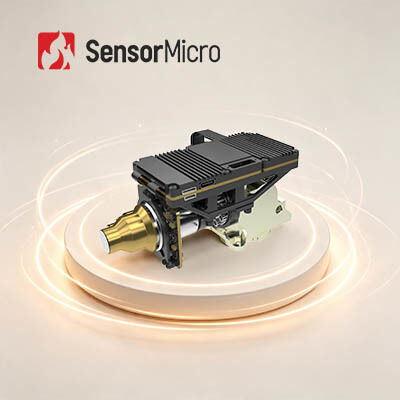

ماژول حرارتی خنک MWIR با وضوح 640x512 و اندازه پیکسل 15μm برای حساسیت بالا 20mK NETD
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN GC615MB |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 / 15μm | آشکارساز IR NETD (23 ℃) | 20mK (F4)؛ 25mK (F5.5) |
|---|---|---|---|
| محدوده طیفی | 3.7 ~ 4.8μm مگاوات | نرخ فریم | 50 هرتز / 100 هرتز |
| اندازه | 120×84×60 میلی متر | وزن | 440 گرم |
| برجسته کردن | سیستم الکترواپتیکال مادون قرمز ماژول MWIR,ماژول حرارتی خنک شونده MWIR 15 میکرومتر |
||
توضیحات محصول
ماژول حرارتی خنک MWIR 640x512 15μm برای سیستم مادون قرمز الکترو اپتیکال
خلاصه ی محصول
GAVIN GC615MB یک ماژول تصویربرداری حرارتی موج متوسط خنک شده است که توسط SensorMicro توسعه یافته است.هسته مادون قرمز خنک شده GAVIN GC615MB MWIR یک آشکارساز MWIR 640 × 512 / 15μm را با یک یخچال سرد کننده استرلینگ RS046 با دمای پایین ادغام می کند.
آن دارای الگوریتم های پردازش تصویر ساخته شده است و طیف گسترده ای از مشخصات را با سازگاری عالی ارائه می دهد و به طور کامل نیازهای برنامه های کاربردی صنعتی در مقیاس بزرگ را برآورده می کند.حتی در تاریکی کامل یا شرایط سخت آب و هوایی، هسته دوربین تصاویر حرارتی واضح و تشخیص دقیق هر دو تهدیدات دور و جزئیات دور از حد را ارائه می دهد. ایده آل برای سناریوهای امنیتی، نظارت و نظارت،هسته دوربین مادون قرمز GAVIN GC615MB پشتیبانی تکنولوژیکی قابل اعتماد را در محیط های مختلف فراهم می کند.
ویژگی های اصلی
- FPA اصلی، سازگاری گسترده- توسط یک آشکارساز مادون قرمز خنک شده 640×512/15μm برای تصویربرداری حرارتی دقیق و دقیق کار می کند. الگوریتم های پیشرفته پردازش تصویر را از جمله DRC، کاهش نویز 2D / 3D،و افزایش لبه (EE) برای وضوح برتر.
- قابلیت اطمینان بالا، حساسیت عالی- تکنولوژی تصویربرداری حرارتی خنک شده MWIR، سازگاری عالی و سازگاری در میان برنامه های کاربردی را تضمین می کند. حساسیت حرارتی برجسته با NETD ≤ 20mK.
- ادغام آسان، پیکربندی انعطاف پذیر- از رابط CameraLink با خروجی داده های تصویر RAW / YUV پشتیبانی می کند. چندین پیکربندی نوری زوم مداوم برای نیازهای مختلف در دسترس است.
مشخصات محصول
| مدل | GAVIN GC615MB |
|---|---|
| شاخص ها | رزولوشن: 640×512 اندازه پیکسل: 15μm کریو کولر: RS046 پاسخ طیف: 3.7μm±0.2μm·4.8μm±0.2μm رصد کننده IR NETD ((23°C): 20mK ((F4), 25mK ((F5.5) |
| پردازش تصویر | نرخ فریم: 50 هرتز/100 هرتز حالت کم نور: خطی/ هیستگرام/ مخلوط ژوم دیجیتال: از 1 × تا 8 × ژوم دیجیتال مداوم جهت تصویر: افقی/ عمودی/ قطری الگوریتم تصویر: DRC، 2D / 3D تصویر کاهش صدا، EE |
| برق | رابط استاندارد خارجی: J30JZ25 25PIN ویدیوی آنالوگ: PAL/NTSC ویدیوی دیجیتال: استاندارد: DVP/LVDS/USB2.0@50Hz؛ گزینه: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fiber Optical Single-mode/Multi-mode همگام سازی خارجی: استاندارد: LV-TTL; گزینه: RS422/LVDS ارتباطات: استاندارد: USB2.0/LV-TTL؛ گزینه: RS422/CAN/USB3.0/GigE منبع برق: 24V±4V مصرف برق ثابت ((23°C): ≤10W زمان خنک شدن ((23°C): ≤8 دقیقه |
| اندازه و وزن | اندازه: 120×84×60mm؛ وزن: ≤440g |
| دمای کار | -40°C تا +71°C |
| ارتعاش | ارتعاش: شدت حمل و نقل با سرعت بالا؛ ضربه: نصف موج سینوس، 40g / 11ms، 3 محور، 6 جهت، 3 بار / جهت |
| لنز های نوری | تمرکز ثابت: 25mm/F2 ژوم مستمر: 15 ~ 300mm / F4 23 ~ 450mm / F4 |
کاربردهای صنعتی
ماژول دوربین مادون قرمز حرارتی GAVIN GC615MB در بسیاری از زمینه ها مانند NDT ، نظارت بر محیط زیست ، نظارت دوربرد ، تحقیقات علمی و غیره به طور گسترده ای استفاده می شود.
راه حل های تصویربرداری حرارتی خنک و غیر خنک
- حساسیت بالا و عملکرد عالی
- تکنولوژی پیشرو در صنعت مادون قرمز
- ردیاب های مادون قرمز مختلف در دسترس - هر دو ردیاب های IR غیر خنک و خنک در فرمت های مختلف و اندازه پیکسل
- تولید انبوه برای اطمینان از تحویل سریع - سه خط تولید با ظرفیت تولید سالانه تا میلیون ها آشکارساز
در مورد SensorMicro
"سنسور مایکرو" تولید کننده و ارائه دهنده خدمات پیشرو در جهان در زمینه آشکارسازی مادون قرمز است.آن را مایل به ارائه به مشتریان در سراسر جهان با عملکرد بالا غیر خنک و خنک کش های تصویربرداری حرارتی و به اشتراک گذاشتن تجربه کاربردی حرفه ای خود را.
SensorMicro داراي دتکتورهای پیشرفته مادون قرمز، هسته های دوربین، و ماژول هاي با فرمت ها و باند های موج متنوع است.محصولات ما به طور یکپارچه در سیستم های متنوع ادغام می شوند-- توانمندسازی نسل بعدی تصویربرداری و سنجش برنامه های کاربردی در سراسر صنایع.
حسگرهای میکرو در ترموگرافی، امنیت و نظارت، بینایی شخصی، خودرو و محصولات مادون قرمز مصرفی به طور گسترده استفاده می شوند.ظرفیت تولید حجم SensorMicro آن را قادر می سازد تا تقاضای رو به رشد از تمام بازارهای موجود و در حال ظهور را برآورده کند.
پرسش های مکرر
1اصول کار تصویربرداری گازی نوری
The optical gas imaging camera can quickly detect the gas without temporarily stopping the production line by identifying the infrared radiation difference between the gas and the background and visualizing the gas whether the leakage existsو به دقت منبع نشت را پیدا کنید.
2استفاده از تصویربرداری گازی نوری
The development and integration of optical gas imaging solution based on SensorMicro infrared detectors & thermal modules have very mature and widely applied in various industries to solve various gas leakage problems for customers، مانند نفت، گاز طبیعی، صنعت شیمیایی، برق و نظارت بر حفاظت از محیط زیست، و کمک زیادی به حفاظت از محیط زیست، حفظ انرژی،ایمنی تولید و بهداشت شغلی.
