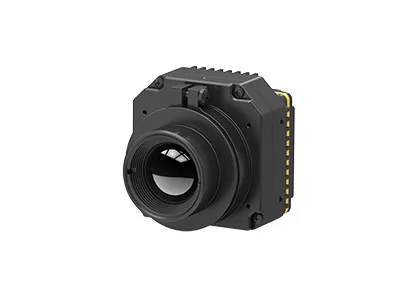

ماژول دوربین امنیتی LWIR 400x300 Thermal Imaging Uncooled
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | PLUG417 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | negotiable |
| شرایط پرداخت | L/C، T/T |
جزئیات محصول
| تایپ کنید | ماژول دوربین خنک نشده | قطعنامه | 400x300 / 17μm |
|---|---|---|---|
| نرخ فریم | 9 هرتز / 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز | NETD | 30mK |
| مصرف برق معمولی | ＜1.1W | وزن | ≤77 گرم |
| برجسته کردن | دوربین امنیتی تصویربرداری حرارتی LWIR,دوربین امنیتی تصویربرداری حرارتی خنک نشده,دوربین امنیتی حرارتی 400x300 |
||
توضیحات محصول
PLUG417 ماژول مادون قرمز
ماژول دوربین امنیتی تصویربرداری حرارتی LWIR 400x300 بدون خنک کردن
توضیحات محصول
PLUG417 یک نوع ماژول حرارتی است که به طور خاص برای ادغام سریع در دوربین امنیتی حرارتی استفاده می شود. شامل سنسور تصویربرداری حرارتی 400x300 / 17μm غیر خنک شده است،مجموعه کامل اجزای نوری، مدار پردازش سیگنال و الگوریتم پردازش تصویر منحصر به فرد، ماژول دوربین مادون قرمز PLUG417 تصویر واضح، کیفیت صاف، عملکرد برتر و چندین لنز را تضمین می کند.
ماژول دوربین حرارتی IR PLUG417 طیف وسیعی از رابط های مشترک صنعت را برای اتصال آسان و ادغام در دوربین های نظارت مادون قرمز OME فراهم می کند.ما چند راه حل موفق تصویربرداری حرارتی داریم که در بسیاری از برنامه ها استفاده می شود.
سنسورها می توانند به طور گسترده ای مورد استفاده قرار گیرند و در سیستم های نظارت امنیتی ادغام شوند.مانند نظارت بر ترافیک جاده ای شهر هوشمند برای بهبود کارایی و ایمنی شبکه های حمل و نقل، نظارت بر زیرساخت ها، امنیت آتش سوزی در مناطق صنعتی، تشخیص زودهنگام آتش سوزی برای مناطق باز یا حتی در مسافت های طولانی، حفاظت از بندر،امنیت مرزی برای جلوگیری از عبور غیرقانونی از مرز، نظارت محيطي، کشتي دريايي، بار بهره اي بدون سرنشين، سيستم الکترو اپتيکي و غيره
ویژگی های اصلی
- NETD<30mk، حساسیت بالا
- عملکرد پایدار
- ادغام آسان و پلاگین
- کیفیت تصویر و جزئیات واضح
- سازگاری قوی با محیط زیست
مشخصات محصول
| مدل | PLUG417 |
| عملکرد آشکارگر IR | |
| قطعنامه | 400x300 |
| پیکسل پیچ | 17μm |
| دامنه طیف | 8 تا 14μm |
| NETD | <30mk |
| پردازش تصویر | |
| نرخ فریم | 9 هرتز/25 هرتز/30 هرتز/50 هرتز/60 هرتز |
| زمان شروع | <10s |
| ویدیوی آنالوگ | PAL/NTSC |
| ویدیوی دیجیتال | RAW/YUV/BT656/LVDS |
| اجزای تمدید | USB/Camerlink |
| حالت ضخیم کردن | خطی/ هیستگرام/ مخلوط |
| زوم دیجیتال | 1~8X زوم مستمر، اندازه گام 1/8 |
| نمایش تصویر | سیاه داغ/سفید داغ/رنگ کاذب |
| جهت تصویر | افقی/ عمودی/ قطری |
| الگوریتم تصویر | NUC/AGC/IDE |
| مشخصات الکتریکی | |
| رابط استاندارد خارجی | رابط 50pin_HRS |
| حالت ارتباط | RS232-TTL، 115200bps |
| ولتاژ تغذیه | 4.5 تا 6 ولت |
| مصرف برق معمولی | <1.1W |
| ویژگی های فیزیکی | |
| ابعاد (ملی متر) | 44.5mmx44.5mmx36.6mm |
| وزن | ≤ 77g |
| سازگاری با محیط زیست | |
| دمای کار | -40°C ~ +70°C |
| دمای ذخیره سازی | -45°C ~ +85°C |
| رطوبت | ۵٪ تا ۹۵٪، بدون فشرده سازی |
| ارتعاش | ارتعاش تصادفی 5.35grms، 3 محور |
| شوک | موج نیمه سینوس، 40g/11ms، 3 محور 6 جهت |
| اپتیک | |
| لنز اختیاری | فوکوس ثابت: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm لنز موتور: 75mm/100mm/150mm زوم نوری مداوم: 30-150mm |
کاربردهای صنعتی
ماژول دوربین مادون قرمز حرارتی PLUG417 برای سیستم نظارت دور دراز و محیط های پیچیده مانند مناطق کم جمعیت، نظارت 24/7 در تمام شرایط آب و هوایی، مکان های آب و هوایی سخت مناسب است.
خدمات استاندارد
مستندات کامل: دستورالعمل های محصول، راهنمای راه اندازی و مرجع انتخاب. بدون حدس زدن شروع کنید.
توسعه و کمک به آزمایش: آزمایش یکپارچه نمونه، ارزیابی عملکرد و تأیید پارامتر آسان شده است.
Advanced Developer Toolkit: SDK ها، API ها، الگوریتم ها و ابزارهای عیب یابی برای ادغام عمیق.
پشتیبانی فنی از راه دور: پشتیبانی 24/7 پاسخ سریع و راه حل به موقع برای مسائل بحرانی.
گارانتی: قطعات اصلی و رعایت دقیق فرآیند برای بازگرداندن عملکرد بهینه
سوالات عمومی
1حسگر تصویربرداری حرارتی چیست؟
امواج مادون قرمز را نمی توان با چشم انسان دید. Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2WLP چيست؟
WLP به بسته سطح وافر اشاره دارد. این فرآیند تکمیل بسته بندی با خلاء بالا به طور مستقیم بر روی کل وافر MEMS است، سپس برای ساخت یک سنسور مادون قرمز واحد می نویسد و برش می دهد.همراه با بسته فلزی، بسته سرامیکی، آنها 3 فرمت بسته بندی اصلی کشنده های مادون قرمز غیر خنک هستند.
3مزاياي WLP چيه؟
آشکارسازان WLP IR به طور خاص برای پاسخگویی به نیاز به کوچک سازی و هزینه کم در کاربرد فناوری مادون قرمز در بازار الکترونیک مصرفی طراحی شده اند.با قابلیت تولید حجم، در حال حاضر انواع راه حل های ماژول های مادون قرمز WLP را ارائه می دهد تا کاربردهای جدید بازارهای نوظهور را افزایش دهد.
