ماژول حرارتی خنک شده 1280x1024 Ultra Clear 12μm برای نظارت بر برد بلند
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xمحدوده طیفی | 3.7 ~ 4.8μm (MW) | استفاده برای | دوربین نظارت |
---|---|---|---|
وضوح | 1280x1024/12μm | اندازه | 165x86x107 میلی متر |
حساسیت بالا | NETD≤20mK | نرخ فریم | 50 هرتز / 100 هرتز |
برجسته | ماژول حرارتی خنک شده 12 mM,ماژول حرارتی خنک شده فوق العاده شفاف,دوربین امنیتی حرارتی مانیتورینگ 1280x1024 |

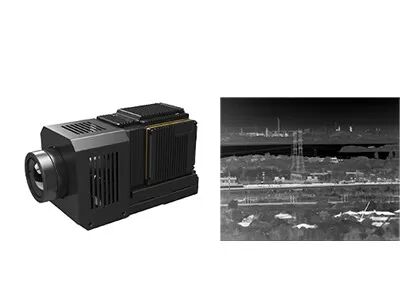

ماژول حرارتی خنک شده 1280x1024 Ultra Clear 12μm برای نظارت بر برد بلند
ماژول دوربین حرارتی با وضوح بالا GAVIN1212 آرایه بزرگ 1280x1024 / 12μm MWIR را با ردیاب مادون قرمز خنک شده با خنک کننده Dewar Dewar (ddc) در داخل ادغام می کند.این به طور گسترده در برنامه های نظارت امنیتی مانند پیشگیری از آتش سوزی، حفاظت از بندر، بررسی، نظارت از راه دور، نگهبانی مرزی و حفاظت از زیرساخت های حیاتی استفاده می شود و می تواند بر روی پلت فرم هایی مانند دوربین های امنیتی، غلاف های هوابرد، برجک های خودرو و غیره نصب شود.
ماژول حرارتی با وضوح بالا از الگوریتمهای مختلف پردازش تصویر هوشمند مانند تصحیح غیریکنواختی، کنترل بهره خودکار و موارد دیگر استفاده میکند تا کیفیت تصویربرداری حرارتی خوب را تضمین کند.با رابط های غنی، اندازه کوچک، قابلیت اطمینان بالا و قابلیت توسعه قوی، طراحی ماژول آن کاربر نهایی را برای شروع سریع یکپارچه سازی تسهیل می کند.این ماژول دوربین مادون قرمز از نظارت 24 ساعته بدون در نظر گرفتن آب و هوا، شرایط محیطی نامطلوب یا دید ضعیف پشتیبانی می کند.
آشکارسازهای مادون قرمز خنک نشده و ماژولهای تصویربرداری حرارتی خنکشده GST را میتوان به طور گسترده مورد استفاده قرار داد و در سیستمهای نظارت امنیتی، مانند نظارت بر ترافیک جادهای شهر هوشمند برای بهبود کارایی و ایمنی شبکههای حملونقل، نظارت بر زیرساخت، امنیت آتشسوزی در مناطق صنعتی، تشخیص زودهنگام آتشسوزی استفاده کرد. برای مناطق باز یا حتی در فواصل طولانی، حفاظت از بندر، امنیت مرز برای جلوگیری از عبور غیرقانونی مرز، نظارت محیطی، کروز دریایی، محموله های پهپاد، سیستم الکترواپتیکال و غیره.
- نیازهای تشخیص برد بلند را برآورده کنید
- حساسیت بالا، NETD≤20mK
- میدان دید گسترده، وضوح تا 1280x1024
- ادغام آسان در سیستم
- رابط DVP/Cameralink، خروجی تصویر RAW/YUV
- انواع لنزهای زوم اپتیکال پیوسته در دسترس هستند
مدل | GAVIN1212 |
عملکرد آشکارساز IR | |
وضوح | 1280x1024 |
Pixel Pitch | 12 میکرومتر |
کرایو کولر | RS058F |
محدوده طیفی | 3.7μm × 4.8μm مگاوات |
زمان خنک شدن (20 درجه سانتیگراد) | ≤8 دقیقه |
NETD (20 درجه سانتیگراد) | ≤20mK |
پردازش تصویر | |
نرخ فریم | 50 هرتز / 100 هرتز |
حالت کم نور | خطی / هیستوگرام / مختلط |
زوم دیجیتال | ×1/×2/×4 |
جهت تصویر | چرخش افقی/عمودی/مورب |
الگوریتم تصویر | NUC/AGC/IDE |
مشخصات برق | |
رابط خارجی استاندارد | J30JZ 25pin;رابط خروجی ویژه HDMI |
ویدئوی آنالوگ | / |
ویدیو دیجیتال | خروجی HDMI: YUV خروجی لینک دوربین: 16 بیت RAW/YUV |
همگام سازی خارجی | همگام سازی خارجی قاب: سطح RS422 |
ارتباط | RS422، 115200bps |
منبع تغذیه | 24 ولت ± 1 ولت |
مصرف برق پایدار | 16 وات |
ابعاد (میلی متر) | 165x86x107 |
وزن | ≤1600 گرم |
دمای عملیات | -40 درجه سانتی گراد ~ 60+ درجه سانتی گراد |
بزرگی ارتعاش | لرزش: GJB حمل و نقل با سرعت بالا روی خودرو شوک: موج نیمه سینوسی، 40 گرم 11 میلی ثانیه، 3 محور 6 جهت هر بار 3 بار |
لنز نوری | |
لنز اختیاری | زوم پیوسته: 37.5 ~ 750mm/F4 زوم ثابت: 19mm/F2;40mm/F2;240mm/F2 |
ماژول دوربین مادون قرمز حرارتی GAVIN1212 برای سیستم مانیتورینگ برد بلند و محیطهای پیچیده، مانند مناطق کم جمعیت، نظارت 24/7 آب و هوا، مکانهای آب و هوای خشن مناسب است.میتوان آن را در سیستمهای امنیتی مرزی، سیستمهای مادون قرمز نوری الکتریکی، بارهای پهپاد، سیستمهای کشتیبرد و غیره ادغام کرد.
1. تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز روشی برای استفاده از تابش مادون قرمز و انرژی حرارتی برای جمعآوری اطلاعات در مورد اجسام، به منظور فرمولبندی تصاویر از آنها، یا دریافت اطلاعات دمایی از اجسام، حتی در محیطهای با دید کم است.
2. تصویربرداری حرارتی مادون قرمز چگونه کار می کند؟
سیستم تصویربرداری حرارتی مادون قرمز یک تشخیص غیر تماسی غیرفعال و شناسایی فناوری مادون قرمز است.تابش مادون قرمز صحنه را روی آشکارساز فروسرخ آرایه صفحه کانونی از طریق سیستم نوری مادون قرمز متمرکز می کند که می تواند از تابش مادون قرمز عبور کند.آشکارساز حرارتی سیگنال تشعشع با شدت های مختلف را به سیگنال الکتریکی مربوطه تبدیل می کند و سپس از طریق تقویت و پردازش تصویری، تصویر مادون قرمز را تشکیل می دهد که با چشم غیر مسلح قابل مشاهده است.
