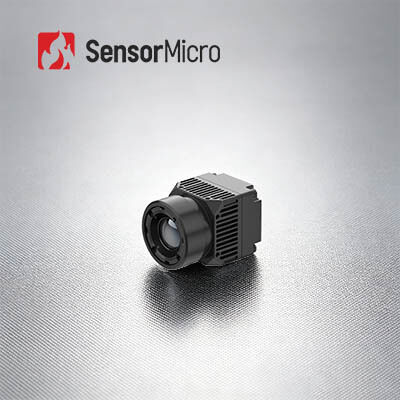

640x512 رزولوشن 8μm Pixel Pitch LWIR Thermal Module دوربین مادون قرمز برای سیستم تصویربرداری پزشکی

  • 640x512 Resolution 8μm Pixel Pitch LWIR Thermal Module Infrared Camera for Medical Imaging System
محل منبع چین
نام تجاری SensorMicro
گواهی RoHS; Reach
شماره مدل iHA608W
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 640x512 مصرف برق 0.6 وات
محدوده طیفی 8 تا 14 میکرومتر Pixel Pitch 8 میکرومتر
NETD معمولی ≤30mK نرخ فریم 25 هرتز
برجسته کردن

ماژول حرارتی LWIR 384x288

,

ماژول حرارتی LWIR 17um

,

آشکارساز مادون قرمز حرارتی پزشکی LWIR
پیام بگذارید
توضیحات محصول
ماژول حرارتی LWIR 640x512 دوربین مادون قرمز 8 میکرومتری برای سیستم تصویربرداری پزشکی
توضیحات محصول

iHA608W ما از سنسور مادون قرمز برتر ApexCore 640×512 8 میکرومتری استفاده می کند که به طور ویژه برای بررسی دمای بیولوژیکی بدون تماس با دقت بالا ±0.5 درجه سانتیگراد ساخته شده است. این ماژول مجهز به الگوریتم‌های تصویربرداری پزشکی، می‌تواند تصاویر حرارتی واضحی تولید کند، توزیع دقیق دما را نشان دهد و داده‌های دمایی پایدار را ارائه دهد. پیکسل کوچک 8 میکرومتری کل واحد را کوچکتر و مرتب‌تر می‌کند. این ماژول دارای رابط ویدیویی Type-C و پورت ارتباطی USB2.0 برای ادغام آسان و سریع است. مشتریان می‌توانند این ماژول را در تشخیص پزشکی، غربالگری سلامت، آزمایش دمای دام و بسیاری از صنایع مرتبط به کار گیرند.

ویژگی‌های اصلی
  • اندازه‌گیری دقیق دما و تصویربرداری عالی
  • سفارشی طراحی شده برای اندازه‌گیری دمای بیولوژیکی بدون تماس با دقت بالا ±0.5 درجه سانتیگراد
  • مطابقت با لنز درجه پزشکی و الگوریتم‌های پردازش تصویر پزشکی انحصاری برای تصویربرداری حرارتی واضح‌تر
  • فرم فاکتور مینیاتوری و مونتاژ آسان
  • ساخته شده بر روی آشکارساز مادون قرمز پیکسل کوچک 8 میکرومتری ApexCore برای دستیابی به ساختار بدنه فوق‌العاده فشرده
  • ابعاد فشرده 21×21×31.5 میلی‌متر و وزن سبک 25±2 گرم، سازگار با طیف گسترده‌ای از دستگاه‌های مینیاتوری
  • ادغام سریع و توسعه بدون دردسر
  • رابط‌های استاندارد Type-C و USB2.0 از ادغام سریع‌تر سیستم پشتیبانی می‌کنند
  • منابع SDK برای پلتفرم‌های ویندوز، اندروید و لینوکس برای کاهش موانع توسعه کلی در دسترس هستند
مشخصات محصول
مدل iHA608W
شاخص‌های آشکارساز IR
مواد حساس Vox
وضوح 640×512
اندازه پیکسل 8 میکرومتر
پاسخ طیفی 8 میکرومتر ~ 14 میکرومتر
NETD معمول ≤30mK
پردازش تصویر
نرخ فریم دیجیتال 25 هرتز
زمان راه‌اندازی ≤6 ثانیه
ویدئوی دیجیتال RAW/YUV/TMP
الگوریتم تصویر NUC/3DNR/DNS/DRC/EE
نمایش تصویر رنگ پزشکی/ رنگ کاذب
نرم‌افزار کامپیوتر
نرم‌افزار کنترل ماژول و نمایش ویدئو
اندازه‌گیری دما
دمای کار 10 درجه سانتیگراد ~ +50 درجه سانتیگراد
محدوده اندازه‌گیری 32 درجه سانتیگراد ~ +42 درجه سانتیگراد
دقت اندازه‌گیری ±0.5 درجه سانتیگراد پس از 2 دقیقه راه‌اندازی (هنگامی که محدوده دمای هدف 32-42 درجه سانتیگراد و دمای محیط 23±3 درجه سانتیگراد باشد)
فاصله اندازه‌گیری 0.5 متر تا 5 متر، و اندازه‌گیری دما در فواصل مختلف از طریق SDK قابل دستیابی است
SDK SDK برای ویندوز/اندروید/لینوکس موجود است
فعال‌سازی تجزیه و تحلیل جریان ویدئو، کنترل ماژول، اندازه‌گیری دمای آرایه جامع، تصویربرداری دما، تنظیم پنجره دما، و ادغام چندین دستگاه
الکتریکی
رابط خارجی استاندارد USB (TYPE-C)
رابط ارتباطی USB
رابط ویدیوی دیجیتال USB2.0
ولتاژ تغذیه 5 ولت ±0.5
مصرف برق معمول 0.6 وات
لنز نوری
فاصله کانونی 4 میلی‌متر
نوع لنز فوکوس ثابت آترمال
F# 1
FOV (H×V) 69.2 درجه × 55.4 درجه
اندازه (میلی‌متر) 21 میلی‌متر × 21 میلی‌متر × 31.5 میلی‌متر (با لنز 4 میلی‌متری)
وزن (گرم) 25 گرم ±2 (با لنز 4 میلی‌متری)
سازگاری محیطی
دمای عملیاتی -10 درجه سانتیگراد تا +50 درجه سانتیگراد
دمای ذخیره‌سازی -45 درجه سانتیگراد تا +85 درجه سانتیگراد
رطوبت 5%~95%، بدون میعان
لرزش 5.35grms، لرزش تصادفی، 3 محور
ضربه موج نیم سینوسی، 40 گرم/11 میلی‌ثانیه، جهت ضربه 3 محور، 6 جهت
ESD تخلیه تماسی: 6 کیلو ولت
تخلیه هوایی: 8 کیلو ولت
گواهینامه
حفاظت از محیط زیست ROHS2.0/REACH
کاربردهای صنعتی

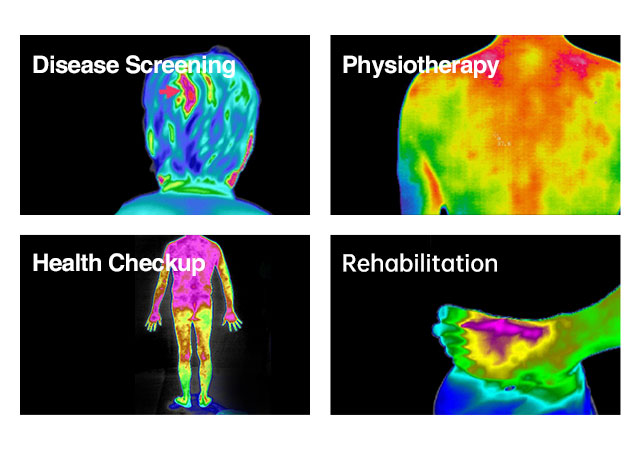

انتظار می‌رود ماژول حرارتی iHA608W در حال حاضر و آینده به طور گسترده در زمینه‌های غربالگری بیماری، فیزیوتراپی طب سنتی چینی، معاینه سلامت، توانبخشی و غیره مورد استفاده قرار گیرد.

LWIR Thermal Module 640x512 8μm Infrared Camera
خط تولید ما
  • حساسیت بالا و عملکرد عالی
  • فناوری پیشرو در صنعت مادون قرمز
  • آشکارسازهای مادون قرمز مختلف موجود است
  • هر دو آشکارساز IR بدون خنک‌کننده و خنک‌کننده در فرمت‌ها و اندازه‌های پیکسل مختلف
  • تولید انبوه برای اطمینان از تحویل سریع
  • سه خط تولید با ظرفیت تولید سالانه تا میلیون‌ها آشکارساز
سوالات متداول
1. درباره آشکارساز مادون قرمز با بسته‌بندی فلزی

بسته‌بندی فلزی از پوسته لوله فلزی، خنک‌کننده ترموالکتریک (TEC) و جاذب ستونی استفاده می‌کند. TEC نقش مهمی در تثبیت دمای کاری دارد تا آشکارساز مادون قرمز در دمای اتاق کار کند، بنابراین توانایی سنسورهای تصویربرداری حرارتی را برای سازگاری با محیط‌های شدید مانند مه غلیظ، باران و برف و غیره بهبود می‌بخشد.

اما عیب آن هزینه بالا است که بیش از 60 درصد کل هزینه تولید محصولات بدون خنک‌کننده را تشکیل می‌دهد و باعث طولانی شدن چرخه تولید می‌شود. این روش بسته‌بندی برای کاربردهای سطح بالا است.

2. درباره آشکارساز مادون قرمز با بسته‌بندی سرامیکی

فرآیند بسته‌بندی سرامیکی شبیه به بسته‌بندی فلزی است که یک فناوری بسته‌بندی بالغ آشکارساز مادون قرمز است. در مقایسه با بسته‌بندی فلزی، حجم و وزن آشکارساز بسته‌بندی شده به میزان قابل توجهی کاهش می‌یابد. برای بسته‌بندی سرامیکی، مدار خواندن آن دارای عملکرد تنظیم خودکار دمای کاری است و نیازی به تثبیت TEC ندارد.

3. بسته‌بندی در سطح ویفر

بسته‌بندی در سطح ویفر، که به عنوان بسته‌بندی با اندازه سطح ویفر نیز شناخته می‌شود، به بخش مهمی از فناوری بسته‌بندی پیشرفته در صنعت نیمه‌هادی تبدیل شده است. بسته‌بندی در سطح ویفر (WLP) فرآیند تکمیل بسته‌بندی خلاء بالا مستقیماً بر روی کل ویفر MEMS، سپس خراش دادن و برش برای ساخت یک آشکارساز مادون قرمز منفرد است. این فرآیند بیشتر یا تمام رویه‌های بسته‌بندی و آزمایش را مستقیماً بر روی ویفر آشکارساز IR قبل از برش انجام می‌دهد. این یک بسته اندازه تراشه بهبود یافته است که نیازهای اندازه کوچک، وزن سبک، قابل حمل، دستی، قیمت پایین و راندمان تولید بالا را برآورده می‌کند.
