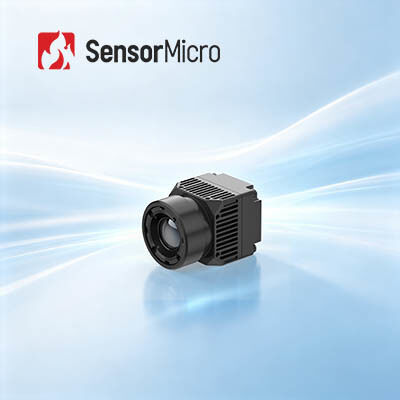

640x512 رزولوشن 8μm Pixel Pitch ماژول دوربین مادون قرمز بدون خنک کننده با NETD معمولی 30mk برای تشخیص پزشکی
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | RoHS; Reach |
| شماره مدل | iHA608W |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.6 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 8 میکرومتر |
| NETD معمولی | ≤30mK | نرخ فریم | 25 هرتز |
| برجسته کردن | ماژول دوربین مادون قرمز خنک نشده,ماژول دوربین مادون قرمز خنک نشده 384x288,هسته دوربین حرارتی NETD معمولی 50 mk |
||
توضیحات محصول
ماژول دوربین حرارتی بدون خنک کننده 640x512 با پیکسل 8 میکرومتر و NETD معمول 30 میلی کلوین برای تشخیص پزشکی
مرور کلی محصول
مدل iHA608W، آشکارساز حرارتی بدون خنک کننده ApexCore با رزولوشن 640 × 512 و فاصله پیکسلی 8 میکرومتر را ادغام می کند که بهینه شده برای اندازه گیری دمای بیومتریک بدون تماس با دقت اندازه گیری کنترل شده در ±0.5 درجه سانتیگراد است. سفت افزار پردازش تصویر پزشکی سفارشی برای بهینه سازی دانه بندی تصویربرداری حرارتی، بازسازی توزیع حرارتی هدف در زمان واقعی و اطمینان از اصالت و پایداری مقادیر دمای اندازه گیری شده، تعبیه شده است.
چیدمان مینی پیکسل 8 میکرومتری، حجم ماژول و ابعاد ساختاری را به شدت کاهش می دهد. رابط های دوگانه شامل خروجی ویدئو Type-C و ارتباط داده USB2.0 برای کوتاه کردن چرخه های ادغام سیستم رزرو شده اند. سناریوهای کاربردی شامل تشخیص پزشکی بالینی، غربالگری انبوه بیماری ها، جمع آوری دمای دامپروری و وظایف نظارت زیستی است.
ویژگی های اصلی
اندازه گیری دقیق، تصویربرداری روان
• توسعه یافته برای تشخیص دمای بیولوژیکی بدون تماس، با دقت اندازه گیری بالا ±0.5 درجه سانتیگراد
• مطابق با لنز درجه پزشکی و الگوریتم های پردازش تصویر پزشکی انحصاری برای تصویربرداری حرارتی واضح تر
ماژول فوق العاده فشرده برای ادغام آسان
• استفاده از آشکارساز حرارتی با پیکسل کوچک 8 میکرومتری ApexCore برای کوچک سازی ساختار ماژول
• ابعاد فقط 21×21×31.5 میلی متر با وزن کنترل شده در 25±2 گرم، کاملاً مطابق با دستگاه های فشرده مختلف
ادغام کارآمد سیستم و کاهش پیچیدگی توسعه
• رابط های استاندارد Type-C + USB2.0 برای ادغام سریعتر
• SDK های ویندوز / اندروید / لینوکس برای ساده سازی کار توسعه ارائه شده است
مشخصات محصول
| مدل | iHA608W |
|---|---|
| شاخص های آشکارساز مادون قرمز | |
| مواد حساس | Vox |
| رزولوشن | 640×512 |
| اندازه پیکسل | 8 میکرومتر |
| پاسخ طیفی | 8 میکرومتر ~ 14 میکرومتر |
| NETD معمول | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25 هرتز |
| زمان راه اندازی | ≤6 ثانیه |
| ویدئوی دیجیتال | RAW/YUV/TMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | رنگ پزشکی / رنگ کاذب |
| نرم افزار کامپیوتر | |
| نرم افزار | کنترل ماژول و نمایش ویدئو |
| اندازه گیری دما | |
| دمای کار | 10 درجه سانتیگراد ~ +50 درجه سانتیگراد |
| محدوده اندازه گیری | 32 درجه سانتیگراد ~ +42 درجه سانتیگراد |
| دقت اندازه گیری | ±0.5 درجه سانتیگراد پس از 2 دقیقه راه اندازی (هنگامی که محدوده دمای هدف 32-42 درجه سانتیگراد و دمای محیط 23±3 درجه سانتیگراد باشد) |
| فاصله اندازه گیری | 0.5 متر تا 5 متر، و اندازه گیری دما در فواصل مختلف از طریق SDK قابل دستیابی است |
| SDK | SDK های ویندوز/اندروید/لینوکس موجود است فعال سازی تجزیه و تحلیل جریان ویدئو، کنترل ماژول، اندازه گیری دمای آرایه جامع، تصویربرداری دما، تنظیم پنجره دما، و ادغام چندین دستگاه |
| الکتریکی | |
| رابط خارجی استاندارد | USB (TYPE-C) |
| رابط ارتباطی | USB |
| رابط ویدئوی دیجیتال | USB2.0 |
| ولتاژ تغذیه | 5 ولت ±0.5 |
| مصرف برق معمول | 0.6 وات |
| لنز نوری | |
| فاصله کانونی | 4 میلی متر |
| نوع لنز | فوکوس ثابت آترمال |
| F# | 1 |
| FOV (افقی × عمودی) | 69.2 درجه × 55.4 درجه |
| ابعاد فیزیکی | |
| اندازه (میلی متر) | 21 میلی متر × 21 میلی متر × 31.5 میلی متر (با لنز 4 میلی متری) |
| وزن (گرم) | 25 گرم ±2 (با لنز 4 میلی متری) |
| سازگاری محیطی | |
| دمای عملیاتی | -10 درجه سانتیگراد تا +50 درجه سانتیگراد |
| دمای ذخیره سازی | -45 درجه سانتیگراد تا +85 درجه سانتیگراد |
| رطوبت | 5%~95%، بدون میعان |
| لرزش | 5.35grms، لرزش تصادفی، 3 محور |
| ضربه | موج نیم سینوسی، 40g/11ms، جهت ضربه 3 محور، 6 جهت |
| ESD | تخلیه تماسی: 6 کیلو ولت تخلیه هوایی: 8 کیلو ولت |
| گواهینامه | |
| حفاظت از محیط زیست | ROHS2.0/REACH |
کاربردهای صنعتی
انتظار می رود ماژول حرارتی iHA608W در حال حاضر و آینده به طور گسترده در زمینه های غربالگری بیماری، فیزیوتراپی طب سنتی چینی، معاینه سلامتی، توانبخشی و غیره مورد استفاده قرار گیرد.
مزایای مجموعه محصولات
مجموعه محصولات متنوع
طیف گسترده ای از فرمت های محصول شامل آشکارسازهای مادون قرمز، هسته های دوربین و ماژول ها برای برآورده کردن نیازهای مختلف ادغام.
تنوع محصول غنی
رزولوشن های آرایه متعدد، اندازه های پیکسل، طول موج ها و ترکیب گزینه های لنز، انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند.
عملکرد برجسته
تصویربرداری واضح، اندازه فشرده، مصرف برق کم، حساسیت بالا و قابلیت اطمینان قوی - طراحی شده برای عملکرد در طیف گسترده ای از چالش های محیطی.
ادغام آسان
گزینه های رابط متعدد، ادغام را ساده می کند و توسعه سریع را در چندین زمینه کاربردی امکان پذیر می سازد.
سوالات متداول
-
NETD چیست؟
NETD مخفف "اختلاف دمای معادل نویز" است. این معیاری برای سنجش توانایی یک آشکارساز تصویربرداری حرارتی در تمایز بین تفاوت های بسیار کوچک در تابش حرارتی در تصویر است. NETD معمولاً بر حسب میلی کلوین (mK) بیان می شود. معمولاً هرچه عدد NETD کمتر باشد، حساسیت حرارتی بالاتری را نشان می دهد. -
SWaP3 چیست؟
SWaP3 مخفف اندازه، وزن، توان، عملکرد و قیمت است. این نشان دهنده روند فناوری صنعت مادون قرمز است. -
DRI چیست؟
DRI معمولاً به فاصله تشخیص، شناسایی و احراز هویت یک سیستم تصویربرداری حرارتی اشاره دارد. این یک پارامتر حیاتی برای قضاوت در مورد عملکرد سیستم تصویربرداری حرارتی است.
