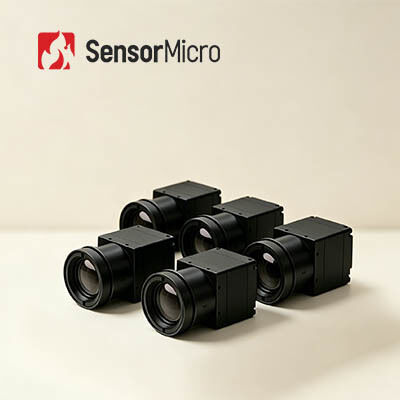

iSE612 هسته دوربین مادون قرمز بدون خنک کننده با وضوح 640x512 12μm Pixel Pitch و NETD ≤20mK

  • iSE612 Uncooled Infrared Camera Core with 640x512 Resolution 12μm Pixel Pitch and NETD ≤20mK
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل iSE612
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
نوع ماژول مادون قرمز خنک نشده قطعنامه 640x512 / 12μm
مصرف برق معمولی 0.8W@50Hz@23±3℃ NETD ≤20mK
الگوریتم تصویر NUC/DRC/DNS/DDE/SFFC ویدیو دیجیتال YUV420/YUV422/RGB888/RAW
برجسته کردن

هسته دوربین LWIR خنک نشده 640x512

,

هسته دوربین بدون خنک کننده LWIR

,

هسته دوربین خنک نشده 640x512
پیام بگذارید
توضیحات محصول
تصویربرداری حرارتی شفاف iSE612 LWIR Uncooled Infrared Camera Core 640x512/12μm
خلاصه ی محصول

iSE612 یک ماژول دوربین حرارتی IR بدون خنک کننده از سری SensorMicro iSE است. دارای یک سنسور حرارتی بدون خنک کننده 640x512/12μm، اجزای نوری جامع، مدار پردازش سیگنال،و الگوریتم های پیشرفته پردازش تصویر، این هسته تصویربرداری حرارتی وضوح استثنایی و عملکرد برتر را ارائه می دهد.

این ماژول حرارتی بدون خنک شدن برای کاربردهایی از جمله دید صنعتی، آتش نشانی و نجات، نظارت امنیتی، مشاهده در فضای باز، دید ماشین و الکترونیک مصرفی طراحی شده است.

ویژگی های اصلی
  • صاف، پایدار و مقرون به صرفه:هیچ کالیبراسیون شاتر در طول کار مورد نیاز نیست، از بین بردن تعجّب تصویر رایج در سیستم های مبتنی بر شاتر سنتی.استفاده از آشکارساز بسته بندی سرامیکی ApexCore با هزینه بالا با NETD≤20mK.
  • فشرده و سبک وزن، انعطاف پذیر برای ادغام:ابعاد کوچک به اندازه 25.4 × 25.4 × 22.7mm، وزن هسته خالی ≤ 26 ± 1.5g. طراحی ساختاری صرفه جویی در فضا اجازه می دهد تا طرح و ادغام سیستم انعطاف پذیر باشد.
  • ویژگی های غنی برای ادغام یکپارچه:از الگوریتم های سوپر رزولوشن ، تصویر در تصویر ، OSD قابل تنظیم ، حالت خواب ، کالیبراسیون یک کلیک و سازگاری با صفحه نمایش های مختلف Micro OLED پشتیبانی می کند.سازگار با چندین لنز نوری و اجزای تمدید برای توسعه ثانویه آسان و سفارشی سازی سیستم.
مشخصات محصول
مدل iSE612
نشانگرهای آشکارسازان IR
مواد حساس VOx
قطعنامه 640×512
اندازه پیکسل 12μm
پاسخ طیف 8μm ~ 14μm
NETD معمولی

≤20mK
پردازش تصویر
نرخ فریم دیجیتال 50 هرتز
زمان شروع 6s
ویدیوی دیجیتال YUV420/YUV422/RGB888/RAW
الگوریتم تصویر NUC/DRC/DNS/DDE/SFFC
بدون شاتر پشتیبانی شده
نمایش تصویر 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ)
جهت تصویر افقی/ عمودی/ قطری
زوم دیجیتال 1x/2x/4x/8x
حالت جبران خسارت راهنما
برق
رابط استاندارد خارجی 50pin: BP040SB-50-0114-B-R0
رابط ارتباطی TTL-232/USB2.0
رابط ویدیویی دیجیتال DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
اجزای تمدید USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
رابط الکتریکی
ولتاژ تغذیه 2.7V ~ 5.3V
مصرف برق معمولی 0.8W@50Hz@23±3°C
مکانیک/لنز
اندازه هسته خالی 25.4×25.4×22.7 میلی متر φ36×24.3mm
وزن هسته خالی 26±1.5g 28±1.5g
لنز های نوری فوکوس ثابت: 4.8/9.1/13/19mm
  • فوکوس ثابت: 25/35/50/70/100mm
  • فوکوس دستي: 25/35/50mm
  • لنز موتور: 75/100/150mm
  • زوم مستمر: 15~75/20~100/28~90/30~150/30~180/25~225mm
تاثیر نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار 1500g@0.4ms
ارتعاش

5.35g، ارتعاش تصادفی، 3- محور
اجزای شاتر اختیاری
سازگاری با محیط زیست
دمای کار -40°C~+70°C
دمای ذخیره سازی -45°C تا +85°C
رطوبت 5٪ تا 95٪، بدون فشرده سازی
گواهینامه ROHS2.0/REACH
کاربردهای صنعتی

ماژول دوربین حرارتی iSE612 به طور گسترده ای در بینایی صنعتی، آتش نشانی و نجات، نظارت امنیتی، مشاهده در فضای باز، بینایی ماشین، الکترونیک مصرفی و زمینه های مرتبط استفاده می شود.

مزایای ما
  • اسناد کامل:کتابچه راهنمای محصول، راهنمای راه اندازی و مرجع انتخاب برای پیاده سازی فوری.
  • کمک به توسعه و آزمایش:خدمات آزمایش نمونه یکپارچه، ارزیابی عملکرد و تأیید پارامتر.
  • ابزار توسعه دهنده پیشرفته:SDK ها، API ها، الگوریتم ها و ابزارهای عیب یابی برای ادغام عمیق.
  • پشتیبانی فنی از راه دور:24/7 پشتیبانی با پاسخ سریع و حل سریع برای مسائل مهم.
  • گارانتی:قطعات اصلی و رعایت دقیق فرآیند برای بازگرداندن عملکرد بهینه
پرسش های مکرر
Pseudo Color چيست؟

رنگ ساختگی، که به آن رنگ دروغین نیز گفته می شود، توزیع حرارتی اشیاء را از طریق سیستم تصویربرداری حرارتی مادون قرمز به تصاویر بصری تبدیل می کند.در سطح خاکستری یا رنگ کاذب در صفحه نمایش نمایش داده می شوداین امر امکان تجسم توزیع دمای را فراهم می کند. برای تسهیل تجزیه و تحلیل آسان تر، تصاویر حرارتی با استفاده از رنگ های نادرست که با تفاوت های دمایی مطابقت دارند، نشان داده می شوند.

چند حالت رنگ ساختگی می تواند ماژول تصویربرداری حرارتی SensorMicro ارائه دهد؟

ماژول چندین حالت رنگ کاذب را ارائه می دهد از جمله: سفید داغ ، لاوا ، قوس آهن ، آهن داغ ، پزشکی ، قطب شمال ، قوس باران 1 ، قوس باران 2 و قرمز داغ.
