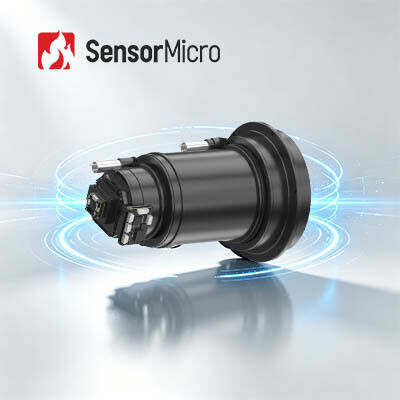

ماژول دوربین حرارتی بدون خنک کننده با وضوح 1280x1024 و اندازه پیکسل 12μm برای کار بدون شاتر در امنیت و نظارت
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iSE1212 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024/12μm | NETD | ≤30mK |
|---|---|---|---|
| نرخ فریم | 25 هرتز / 30 هرتز / 50 هرتز | محدوده طیفی | 8 تا 14 میکرومتر |
| الگوریتم تصویر | NUC/DRC/DNS/DDE/SFFC | ولتاژ تغذیه | 2.7 ولت تا 5.3 ولت |
| برجسته کردن | ماژول دوربین حرارتی 12 میلی متری خنک نشده,ماژول دوربین حرارتی امنیتی RoHS,هسته دوربین حرارتی مانیتورینگ 1280x1024 |
||
توضیحات محصول
ماژول دوربین حرارتی HD خنک نشده 1280x1024 12μm برای امنیت و نظارت
بررسی اجمالی محصول
هسته دوربین حرارتی خنک نشده iSE1212 توسط SensorMicro، متخصص در طراحی، ساخت، فروش و بازاریابی آشکارسازهای تصویربرداری حرارتی و ماژول های مادون قرمز توسعه یافته است.
این ماژول حرارتی مادون قرمز تصاویر حرارتی با وضوح بالا تا 1280x1024 پیکسل را ارائه می دهد و کوچکترین جزئیات را آشکار می کند. کاهش اندازه پیکسل 12 میکرومتر وضوح فضایی عالی را ارائه میکند و فوکوس لنز نوری کوتاهتری را برای دستیابی به محدوده ماموریت یکسان ممکن میسازد.
هسته حرارتی مادون قرمز iSE1212 همه کاره است، با راه حل های اطلاعات بصری که روز، شب، دید کم و همه شرایط آب و هوایی را پوشش می دهد.
ویژگی های اصلی
- تصویربرداری با وضوح بالا با تصاویر صاف:تصویربرداری حرارتی مگاپیکسلی با عملکرد صاف و بدون تاخیر ارائه می کند. میدان دید وسیعتر، پوشش زاویه بزرگتر، محدوده تشخیص طولانیتر و جزئیات بیشتر را ارائه میدهد.
- عملکرد بدون شاتر برای عملکرد بی صدا:بدون کالیبراسیون شاتر در حین استفاده، از بین بردن لکنت تصویر رایج در طرح های سنتی. عملیات بی صدا به جلوگیری از شناسایی توسط اهداف کمک می کند.
- ویژگی های غنی و یکپارچه دوستانه:پشتیبانی از الگوریتم های با وضوح فوق العاده، تصویر در تصویر، OSD قابل تنظیم، حالت خواب، کالیبراسیون با یک کلیک و سازگاری با نمایشگرهای مختلف Micro OLED. سازگار با طیف گسترده ای از لنزهای نوری و اجزای توسعه یافته، توسعه ثانویه آسان و ادغام سیستم انعطاف پذیر را امکان پذیر می کند.
مشخصات محصول
| مدل | iSE1212 | |
| نشانگرهای آشکارسازهای IR | ||
| مواد حساس | VOx | |
| قطعنامه | 1280×1024 | |
| اندازه پیکسل | 12 میکرومتر | |
| پاسخ طیفی | 8μm ~ 14μm | |
| NETD معمولی | ≤30mK | |
| پردازش تصویر | ||
| پیکسل های موثر | 1280×1024 | |
| نرخ فریم دیجیتال | 25 هرتز / 30 هرتز / 50 هرتز | |
| زمان راه اندازی | 7 ثانیه | |
| ویدیو دیجیتال | YUV420/YUV422/RGB888/RAW | |
| الگوریتم تصویر | NUC/DRC/DNS/DDE/SFFC | |
| بدون کرکره | پشتیبانی می شود | |
| نمایش تصویر | 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) | |
| جهت تصویر | افقی / عمودی / مورب | |
| زوم دیجیتال | 1x/2x/4x/8x | |
| روشنایی تصویر | خودکار / دستی | |
| کنتراست تصویر | خودکار / دستی | |
| حالت جبران | دستی | |
| رتیکل | پشتیبانی می شود | |
| عملکرد سیستم | ||
| حالت خواب | پشتیبانی می شود | |
| تنظیمات منو | قابل تنظیم | |
| زبان منو | چینی / انگلیسی | |
| کالیبراسیون افست | پشتیبانی می شود | |
| صفحه کلید | ≥4 (عملکردهای دکمه قابل تنظیم) | |
|
رانندگی OLED
|
پشتیبانی از I2C، پورت موازی 16bit/24bit، datavalid و سایر سیگنال های صفحه نمایش درایو
Direct Drive Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A
از سیگنال های نمایش MIPI پشتیبانی می کند و می تواند مستقیماً صفحه نمایش IBOE VX039FHP-NH4 را هدایت کند.
|
|
| نرم افزار کامپیوتر | ||
| نرم افزار کامپیوتر | کنترل ماژول و نمایش ویدئو | |
| برقی | ||
|
رابط خارجی استاندارد
|
50 پین: BP040SB-50-0114-B-R0
|
|
| رابط ارتباطی | TTL-232/USB | |
| رابط ویدئویی دیجیتال | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE | |
| اجزای افزونه | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| رابط الکتریکی | ||
| ولتاژ تغذیه | 2.7 ولت تا 5.3 ولت | |
| مصرف برق معمولی | 1.2W@25Hz@23±3℃ | |
| مکانیکی/لنز | ||
| اندازه هسته لخت (میلی متر) | 38×39×28 | 68×69×30.2 |
| وزن هسته خالی (گرم) | 3±65 | 3±88.5 |
| لنز نوری | فوکوس ثابت Athermal: 14mm/19mm/25mm/35mm | فوکوس ثابت Athermal: 50mm/100mm لنز موتوری: 75mm/100mm/150mm زوم پیوسته: 15~100mm / 25~75mm / 28~90mm / 30~180mm / 25~225mm / 30~300mm |
| اجزای شاتر | اختیاری | |
| سطح حفاظت | IP67 (لنز جلو) | |
| سازگاری با محیط | ||
| دمای عملیاتی | -40℃~+70℃ | |
| دمای ذخیره سازی | -45℃~+85℃ | |
| رطوبت | 5٪ ~ 95٪، غیر متراکم | |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محوره | |
| تاثیر | نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار | 500 گرم @ 1 میلیثانیه |
| گواهینامه | ROHS2.0/REACH | |
کاربردهای صنعتی
ماژول تصویربرداری مادون قرمز iSE1212 به طور گسترده در امنیت و نظارت، خارج از منزل، آتش نشانی و نجات، اجرای قانون و نجات، ADAS، بارهای پهپاد و غیره استفاده می شود.
راه حل آشکارساز IR
سوالات متداول
شبه رنگ چیست؟
رنگ کاذب که رنگ کاذب نیز نامیده می شود، توزیع حرارتی اشیا را از طریق سیستم تصویربرداری حرارتی مادون قرمز به تصاویر بصری تبدیل می کند که در سطح خاکستری یا شبه رنگ بر روی مانیتور نمایش داده می شود. این امکان به دست آوردن توزیع دمای اجسام را فراهم می کند. برای تسهیل تجزیه و تحلیل بصری آسان تصاویر حرارتی، از رنگ های کاذب که نشان دهنده تفاوت دما هستند استفاده می شود.
ماژول تصویربرداری حرارتی ما چند رنگ شبه می تواند ارائه دهد؟
ماژول تصویربرداری حرارتی ما گزینه های شبه رنگ زیر را ارائه می دهد:
- سفید داغ
- گدازه
- کمان آهنی
- آهن داغ
- پزشکی
- قطب شمال
- رنگین کمان 1
- رنگین کمان 2
- قرمز داغ
- سفید داغ
