ماژول هسته دوربین مادون قرمز خنک شده با رزولوشن 1280x1024 و پیکسل پیچ 10 میکرومتر برای تشخیص برد بلند

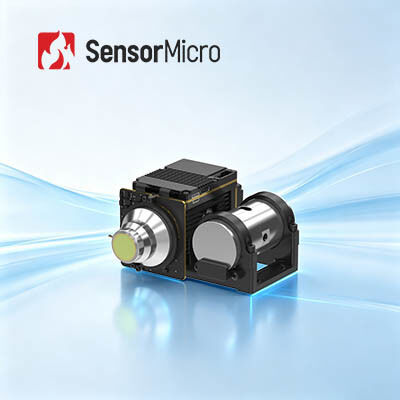

  • 1280x1024 Resolution 10μm Pixel Pitch Cooled IR Camera Module Core for Long Range Detection
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل GAVIN GC1210HMF
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
کیفیت بالا 1280x1024 Pixel Pitch 10 میکرومتر
نرخ فریم 50 هرتز NETD 20mK (F2)؛ 25mK (F4)
اندازه 101×101×54 میلی متر محدوده طیفی 3.7 ~ 4.8μm مگاوات
برجسته کردن

هسته ماژول دوربین مادون قرمز خنک کننده 12 میلی متری

,

هسته ماژول دوربین IR 1280x1024

,

هسته دوربین حرارتی تشخیص برد بلند
پیام بگذارید
توضیحات محصول
HOT 1280x1024 10μm ماژول دوربین IR خنک شده
خلاصه ی محصول

هسته دوربین مادون قرمز GAVIN GC1210HMF دارای یک آشکارساز 1280 × 1024 / 10μm دمای عملیاتی بالا (HOT) نیمه موج مادون قرمز (MWIR) خنک شده است. در مقایسه با راه حل های سنتی 640 × 512 / 15μm MWIR،این یک سوم پیکسل کوچک تر و چهار برابر بالاتر از رزولوشن آرایه ارائه می دهد، که به طور چشمگیری وضوح تصویر و وضوح تصویر را افزایش می دهدتصویر فرابری دقیق با وضوح مگاپیکسلی.

با استفاده از تکنولوژی HOT، هسته دوربین مادون قرمز GAVIN GC1210HMF عملکرد SWaP را به طور قابل توجهی افزایش می دهد، با ارائه یک اندازه جمع و جور، طراحی سبک وزن و مصرف انرژی کم،که باعث می شود آن را یک راه حل ایده آل برای سیستم های مادون قرمز دور برد با فضای سخت و نیازهای ادغام.

ویژگی های اصلی
تصویربرداری مگاپیکسلی، کیفیت عالی
  • بر اساس یک آشکارساز مادون قرمز 1280×1024/10μm HOT MWIR توسعه یافته است که کیفیت تصویر با وضوح بالا و ظریف را ارائه می دهد
  • یکپارچه با الگوریتم های پیشرفته پردازش تصویر مانند DRC، کاهش نویز 2D / 3D و افزایش لبه EE برای تصاویر واضح تر
تکنولوژی HOT برای بهینه سازی نهایی SWaP
  • پشتیبانی از کار با دمای بالا در 150K، با زمان خنک شدن ≤4min
  • ابعاد فشرده تا 101 × 101 × 54mm، وزن سبک در فقط 570g
رابط های غنی، ادغام آسان
  • پشتیبانی از خروجی های ویدئویی Cameralink / USB3.0 / GigE / HDMI / SDI / MIPI / فیبر نوری
  • خروجی داده های تصویری RAW/YUV انعطاف پذیر
مشخصات محصول
مدل GAVIN GC1210HMF HOT MWIR خنک کننده کادر مادون قرمز
شاخص ها
قطعنامه 1280×1024
اندازه پیکسل 10μm
پاسخ طیف 3.7μm±0.2μm 4.8μm±0.2μm
آشکارساز IR NETD ((23°C) 20mK ((F2)
25mK ((F4)
پردازش تصویر
نرخ فریم 50 هرتز
زوم دیجیتال زوم دیجیتال مستمر 1 × تا 8 ×
جهت تصویر افقی/ عمودی/ قطری
الگوریتم تصویر DRC، 2D/3D تصویر کاهش سر و صدا، EE
ویژگی های الکتریکی
ویدیوی دیجیتال استاندارد: DVP
گزینه: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فايبر نوري تک حالت/فايبر نوري چند حالت
همگام سازی خارجی استاندارد: LV-TTL
گزینه: RS422/LVDS
ارتباطات استاندارد: USB2.0/LV-TTL
گزینه: RS422 / CAN / USB3.0 / GigE
منبع برق 12V±1V
مصرف برق ثابت ((23°C) ≤8W
زمان خنک شدن ((23°C) ≤4 دقیقه
اندازه ((ملی متر) ۱۰۱×۱۰۱×۵۴
وزن ((g) ≤570
دمای کار -40°C تا +71°C
لنز های نوری
گزینه های لنز تمرکز ثابت: 15mm/F2
ژوم مداوم: 15 ~ 300mm / F4 30 ~ 500mm / F4
کاربردهای صنعتی

ماژول دوربین مادون قرمز حرارتی GAVIN GC1210HMF در بسیاری از زمینه ها مانند NDT ، نظارت بر محیط زیست ، نظارت دوربرد ، تحقیقات علمی و غیره به طور گسترده ای استفاده می شود.

خدمات سفارشی
  • سفارشی سازی محصول:تنظیم پیکربندی ها و تطبیق الگوریتم ها برای پاسخگویی به الزامات خاص صنعت
  • پشتیبانی فنی و آموزش در محل:فراهم کردن مشتریان اصلی با راه اندازی سیستم عملی و آموزش عملیاتی
  • نوآوری مشترک برای محصولات و بازارهای جدید:همکاری با مشتریان برای توسعه مشترک راه حل های کاربردی تحت قرمز نوآورانه
پرسش های مکرر
1رنگ زائده چيست؟
رنگ ساختگی، همچنین به نام رنگ دروغین،توزیع حرارتی اشیاء می تواند توسط سیستم تصویربرداری حرارتی مادون قرمز به تصاویر بصری تبدیل شود و در سطح خاکستری یا رنگ کاذب روی صفحه نمایش نمایش داده شود.بنابراین توزیع دمای اشیاء می تواند به دست آید.برای اینکه مردم بتوانند به راحتی یک تصویر حرارتی را به صورت بصری تجزیه و تحلیل کنند، با استفاده از رنگ های نادرست که نشان دهنده تفاوت در درجه حرارت است، نشان داده می شود..
2ماژول تصویربرداری حرارتی ما می تواند چند رنگ کاذب ارائه دهد؟
-بيچ داغ
-لاوا
-آيرن بو
- آهن داغ
-دراسي
-قطب شمال
- رنگین کمان 1
-رنگين قوس
-رد هوت
-بيچ داغ
