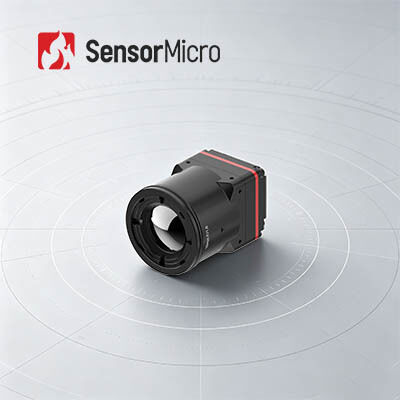

ماژول حرارتی بدون خنک کننده با وضوح 1280x1024 8μm Pixel Pitch و نرخ فریم 30Hz هسته دوربین مادون قرمز
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL1208 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024 | نرخ فریم | 25/30 هرتز |
|---|---|---|---|
| مصرف برق | 1W | NETD معمولی | ≤30mK |
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 8 میکرومتر |
| برجسته کردن | ماژول حرارتی بدون خنک کننده GST,ماژول حرارتی بدون خنک کننده هواپیماهای بدون سرنشین,هسته دوربین حرارتی با نرخ فریم 30 هرتز |
||
توضیحات محصول
ماژول حرارتی خنک نشده 1280x1024/8μm نرخ فریم 30 هرتز
بررسی اجمالی محصول
هسته دوربین مادون قرمز فشرده مگاپیکسلی iTL1208 که برای سناریوهای کاربردی مادون قرمز میدانی و موبایل طراحی شده است، معاوضه بین اندازه کوچک و تشخیص حرارتی با دقت بالا را از بین می برد. ردپای بسیار کوچک 22.6×22.6×34.5 میلیمتری و بدنه سبک وزن 35.7 گرمی آن، آن را به هستهای عالی برای دستگاههای دستی جمعوجور و پلتفرمهای موبایل سوار بر خودرو تبدیل کرده است.
مجهز به آشکارساز 8 میکرومتری مگاپیکسلی و الگوریتمهای تنظیم تصویر پیشرفته، iTL1208 تصاویر حرارتی HD شفاف و شفاف را با حساسیت حرارتی فوقالعاده بالا در سطح 30 میلیکیلوون ارائه میکند و به راحتی علائم گرمای غیرعادی ضعیف را ثبت میکند. قابل استقرار گسترده در سناریوهای عمودی اصلی: نظارت امنیتی 24 ساعته در فضای باز، بازرسی حرارتی تجهیزات صنعتی در محل، موقعیت یابی بصری آتش نشانی در دمای بالا، و جستجو و نجات اضطراری فاجعه.
با رابط های plug-and-play و سازگاری با لنزهای انعطاف پذیر، با تولید انبوه و استقرار محصولات نهایی در محل در تمام صنایع فوق سازگار می شود.
ویژگی های اصلی
- طراحی بسیار سبک وزن:اندازه جمع و جور 22.6×22.6×34.5 میلی متر و وزن 34.5 گرم (شامل لنز 12 میلی متری) با بالاترین سطح یکپارچگی در کلاس خود
- حساسیت بالا، تشخیص دقیق:اندازه پیکسل بسیار کوچک 8μm با وضوح 1280×1024، ارائه جزئیات دقیق و تصاویر واضح با NETD معمولی ≤30mK برای تشخیص مطمئن تفاوتهای دمایی ظریف
- توسعه ساده، ادغام سریع:چندین گزینه لنز نوری، رابط خروجی تصویر MIPI CSI، خروجی داده تصویر RAW و YUV با کنترل از طریق پورت سریال/I2C
مشخصات محصول
| مدل | iTL1208 |
| نشانگرهای آشکارسازهای IR | |
| مواد حساس | VOx |
| قطعنامه | 1280×1024 |
| اندازه پیکسل | 8 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30 هرتز |
| زمان راه اندازی | ≤6 ثانیه |
| ویدیو دیجیتال | RAW/YUV |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) |
| برقی | |
| رابط خارجی استاندارد | رابط 34Pin_Connector: BP04SD-34-0065-R0 |
| رابط ارتباطی | TTL-232/I2C |
| رابط ویدئویی دیجیتال | MIPI-CSI |
| ولتاژ تغذیه | 4.5-5.5V |
| مصرف برق معمولی | 1W |
| سازگاری با محیط | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محوره |
| تاثیر | نیمه سینوسی، 40 گرم/11 میلی ثانیه، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | فوکوس ثابت Athermal: 5/10/12/17/25/35mm |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL1208 را می توان در زمینه های آتش نشانی جنگل، تعمیر و نگهداری برق، بازرسی فتوولتائیک، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل و غیره استفاده کرد.
مزایای محصول
- سبد محصولات متنوع:طیف گسترده ای از فرمت های محصول از جمله آشکارسازهای مادون قرمز، هسته های دوربین و ماژول ها برای برآوردن نیازهای مختلف یکپارچه سازی
- تنوع محصول غنی:وضوح آرایه های متعدد، اندازه پیکسل، باند موج، و ترکیب گزینه های لنز، انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند.
- عملکرد برجسته:تصویربرداری واضح، اندازه جمع و جور، مصرف انرژی کم، حساسیت بالا، و قابلیت اطمینان قوی - طراحی شده برای انجام در طیف گسترده ای از چالش های محیطی
- ادغام آسان:چندین گزینه رابط، ادغام را ساده می کند و توسعه سریع در زمینه های مختلف برنامه را امکان پذیر می کند
سوالات متداول
NETD چیست؟
NETD به "تفاوت دمای معادل نویز" اشاره دارد. این معیاری است برای اینکه یک آشکارساز تصویربرداری حرارتی چگونه می تواند تفاوت های بسیار کوچک در تابش حرارتی در تصویر را تشخیص دهد. NETD معمولاً بر حسب میلی کلوین (mK) بیان می شود. معمولاً هرچه رقم NETD کمتر باشد، حساسیت حرارتی بالاتری را نشان می دهد.
SWaP3 چیست؟
SWaP3 به اندازه، وزن، قدرت، عملکرد و قیمت اشاره دارد. این نشان دهنده روند فناوری صنعت مادون قرمز است.
DRI چیست؟
DRI معمولاً به تشخیص، تشخیص و شناسایی فاصله یک سیستم تصویربرداری حرارتی اشاره دارد. این یک پارامتر حیاتی برای قضاوت در مورد عملکرد سیستم تصویربرداری حرارتی است.
