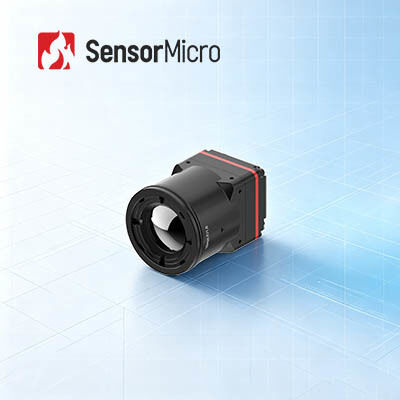

ماژول حرارتی LWIR بدون خنک کننده با وضوح 1280x1024 و میکروبولومتر VOx Pitch Pixel 8μm
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL1208 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| مصرف برق | 1W | محدوده طیفی | 8 تا 14 میکرومتر |
|---|---|---|---|
| Pixel Pitch | 8 میکرومتر | NETD معمولی | ≤30mK |
| قطعنامه | 1280x1024 | نرخ فریم | 25/30 هرتز |
| برجسته کردن | ماژول حرارتی LWIR خنک نشده,ماژول حرارتی LWIR میکروبولومتر VOx,هسته دوربین حرارتی LWIR 12 میکرومتر |
||
توضیحات محصول
ماژول حرارتی LWIR بدون خنک کننده با میکروبولومتر VOx 1280x1024/8 میکرومتر
مرور کلی محصول
دوربین حرارتی iTL1208 که برای کاهش چرخه تحقیق و توسعه و دشواری ادغام طراحی شده است، یک هسته دوربین مادون قرمز مگاپیکسلی پلاگین و بازی است که برای توسعه سریع تعبیه شده بهینه شده است. این ماژول فوق العاده کوچک (22.6 × 22.6 × 34.5 میلی متر، 35.7 گرم با لنز 12 میلی متری) از یک آشکارساز مادون قرمز با وضوح بالا 8 میکرومتر 1280 × 1024 استفاده می کند و NETD پایین 30 میلی کلوین را برای خروجی پایدار با کیفیت بالا حفظ می کند.
ما کل گردش کار ادغام را ساده می کنیم: گزینه های مختلف لنز نوری قابل تعویض برای مطابقت با تقاضاهای زاویه دید متفاوت موجود است؛ رابط اصلی MIPI CSI انتقال ویدئوی با سرعت بالا را تضمین می کند؛ هر دو داده حرارتی اصلی RAW و داده های کدگذاری شده YUV از توسعه الگوریتم ثانویه پشتیبانی می کنند. کاربران می توانند تمام پارامترهای دوربین را به راحتی از طریق پورت سریال استاندارد یا کنترل گذرگاه I2C پیکربندی کنند. مقرون به صرفه ترین هسته حرارتی برای تیم های مهندسی که محصولات نهایی تصویربرداری حرارتی دستی و موبایل را توسعه می دهند.
ویژگی های اصلی
طراحی فوق العاده سبک
- اندازه فشرده 22.6 × 22.6 × 34.5 میلی متر و وزن 34.5 گرم (شامل لنز 12 میلی متری)
- در میان بالاترین سطوح ادغام در کلاس خود
حساسیت بالا، تشخیص دقیق
- اندازه پیکسل فوق العاده کوچک 8 میکرومتر با وضوح 1280 × 1024، ارائه جزئیات دقیق و تصاویر واضح
- NETD معمولی ≤ 30 میلی کلوین، امکان تشخیص قابل اعتماد تفاوت های دمایی ظریف را فراهم می کند
توسعه ساده شده، ادغام سریع
- گزینه های مختلف لنز نوری برای برآورده کردن الزامات کاربردی متنوع موجود است
- از رابط خروجی تصویر MIPI CSI پشتیبانی می کند
- خروجی داده تصویر RAW و YUV، با کنترل از طریق پورت سریال/I2C
مشخصات محصول
| مدل | iTL1208 |
|---|---|
| شاخص های آشکارساز IR | ماده حساس: VOx |
| وضوح: 1280 × 1024 | |
| اندازه پیکسل: 8 میکرومتر | |
| پاسخ طیفی: 8 میکرومتر ~ 14 میکرومتر | |
| NETD معمولی: ≤ 30 میلی کلوین | |
| پردازش تصویر | نرخ فریم دیجیتال: 25/30 هرتز |
| زمان راه اندازی: ≤ 6 ثانیه | |
| ویدئوی دیجیتال: RAW/YUV | |
| الگوریتم تصویر: NUC/3DNR/DNS/DRC/EE | |
| نمایش تصویر | 10 نوع (سفید داغ/گدازه/قرمز آهنی/آهن داغ/پزشکی/قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| نرم افزار کامپیوتر | نرم افزار کامپیوتر: کنترل ماژول و نمایش ویدئو |
| الکتریکی | رابط خارجی استاندارد: کانکتور 34 پین رابط: BP04SD-34-0065-R0 |
| رابط ارتباطی: TTL-232/I2C | |
| رابط ویدئوی دیجیتال: MIPI-CSI | |
| ولتاژ تغذیه: 4.5-5.5 ولت | |
| مصرف برق معمولی | 1 وات |
| اندازه مکانیکی (شامل لنز) | با لنز 5 میلی متری: 22.6 میلی متر × 22.6 میلی متر × 50 میلی متر (قطر خارجی لنز Φ37 میلی متر) |
| با لنز 10 میلی متری: 22.6 میلی متر × 22.6 میلی متر × 45.3 میلی متر (قطر خارجی لنز Φ33 میلی متر) | |
| با لنز 12 میلی متری: 22.6 میلی متر × 22.6 میلی متر × 34.5 میلی متر (قطر خارجی لنز Φ26.6 میلی متر) | |
| با لنز 17 میلی متری: 22.6 میلی متر × 22.6 میلی متر × 35.4 میلی متر (قطر خارجی لنز Φ27 میلی متر) | |
| با لنز 25 میلی متری: 22.6 میلی متر × 22.6 میلی متر × 44.2 میلی متر (قطر خارجی لنز Φ33 میلی متر) | |
| با لنز 35 میلی متری: 22.6 میلی متر × 22.6 میلی متر × 50.9 میلی متر (قطر خارجی لنز Φ43.2 میلی متر) | |
| وزن مکانیکی (شامل لنز) | 85.5 ± 4.5 گرم (با لنز 5 میلی متری) |
| 70.5 ± 3.6 گرم (با لنز 10 میلی متری) | |
| 35.7 ± 2 گرم (با لنز 12 میلی متری) | |
| 40.7 ± 2.1 گرم (با لنز 17 میلی متری) | |
| 71.0 ± 3.6 گرم (با لنز 25 میلی متری) | |
| 110 ± 5.5 گرم (با لنز 35 میلی متری) | |
| سازگاری محیطی | دمای عملیاتی: -40 درجه سانتیگراد ~ +70 درجه سانتیگراد |
| دمای ذخیره سازی: -45 درجه سانتیگراد ~ +85 درجه سانتیگراد | |
| رطوبت: 5% ~ 95%، بدون میعان | |
| لرزش: 5.35 گرم RMS، لرزش تصادفی، 3 محور | |
| ضربه: موج نیم سینوسی، 40 گرم/11 میلی ثانیه، جهت ضربه محور X، 3 بار | |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | فوکوس ثابت آترمال: 5/10/12/17/25/35 میلی متر |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL1208 را می توان در زمینه های اطفاء حریق جنگل، نگهداری برق، بازرسی فتوولتائیک، نظارت امنیتی، دستگاه های پوشیدنی، دستگاه های قابل حمل و غیره استفاده کرد.
خدمات استاندارد شده
- مستندات کامل: راهنمای محصول، راهنمای راه اندازی و مراجع انتخاب. بدون حدس و گمان شروع کنید.
- کمک توسعه و تست: تست یکپارچه نمونه، ارزیابی عملکرد و تأیید پارامترها آسان شد.
- کیت ابزار توسعه پیشرفته: SDK ها، API ها، الگوریتم ها و ابزارهای اشکال زدایی برای ادغام عمیق.
- پشتیبانی فنی از راه دور: پشتیبانی 24/7 - پاسخ سریع و حل به موقع برای مسائل حیاتی.
- ضمانت: قطعات اصلی و رعایت دقیق فرآیند برای بازیابی عملکرد بهینه.
سوالات متداول
آشکارسازهای مادون قرمز/هسته های دوربین حرارتی در چه صنایعی می توانند استفاده شوند؟
آشکارسازهای مادون قرمز SensorMicro / هسته های دوربین حرارتی به طور گسترده در بسیاری از صنایع مانند موارد زیر استفاده می شوند:
- ترموگرافی: نگهداری برق، بینایی ماشین، HVAC ساختمان، پتروشیمی متالورژی، نگهداری پیشگیرانه، پیشگیری از اپیدمی
- امنیت و نظارت: شهر امن، نظارت بر زیرساخت ها، امنیت مرزی، گشت دریایی، ایمنی معدن
- اطفاء حریق و نجات: پیشگیری از آتش سوزی جنگل، پیشگیری از آتش سوزی، جستجو و نجات
- دید شخصی: تفریح در فضای باز، مشاهده حیوانات، گشت اجرایی
- ADAS: رانندگی خودکار، سیستم دستیار راننده پیشرفته، وسایل نقلیه ویژه
- AIoT: خانه هوشمند، سخت افزار هوشمند، مراقبت هوشمند، ربات ها
- سایر موارد: سیستم دید پرواز پیشرفته، تشخیص گاز، کشاورزی و دامپروری، تحقیقات علمی
