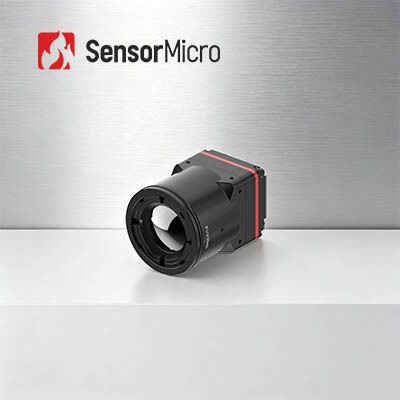

ماژول دوربین مادون قرمز LWIR با وضوح فوق العاده 1280x1024 با ارتفاع پیکسل 8μm و NETD ≤30mK
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL1208 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| Pixel Pitch | 8 میکرومتر | قطعنامه | 1280x1024 |
|---|---|---|---|
| مصرف برق | 1W | محدوده طیفی | 8 تا 14 میکرومتر |
| NETD معمولی | ≤30mK | نرخ فریم | 25/30 هرتز |
| برجسته کردن | ماژول دوربین مادون قرمز LWIR 640x512,ماژول دوربین مادون قرمز تصویربرداری حرارتی شارپ,هسته دوربین حرارتی Drones 12uM |
||
توضیحات محصول
ماژول دوربین مادون قرمز LWIR Ultra Clear Thermal Imaging 1280x1024/8μm
خلاصه ی محصول
هسته دوربین مادون قرمز مگاپیکسلی iTL1208 بهینه سازی SWaP را برای سخت افزار دید حرارتی مدرن دوباره تعریف می کند. قابلیت حمل درجه یک: تنها 35.7 گرم (12 میلی متر شامل لنز) با 22.6 × 22.6 × 34.ابعاد کوچک 5 میلی متری، رتبه اول در سطح ادغام در میان ماژول های مادون قرمز مگاپیکسلی همتایان. عملکرد تشخیص پیشرو: اندازه پیکسل فوق العاده کوچک 8μm استاندارد صنعت،رزولوشن 1280×1024 مگاپیکسلی کامل و ≤30mK NETD بسیار کم تفاوت های دمایی کوچک را که برای دوربین های حرارتی معمولی نامرئی است نشان می دهد- استفاده بدون تلاش: سازگاری مختلف لنز، خروجی MIPI جهانی، حالت داده های دوگانه RAW / YUV و پروتکل های کنترل دو کانال.دستگاه های حرارتی خود را با iTL1208 برای عملکرد برتر در نظارت ارتقا دهید، آزمایشات صنعتی و سناریوهای واکنش اضطراری.
ویژگی های اصلی
- طراحی بسیار سبک
- اندازه کامپکت 22.6 × 22.6 × 34.5mm و وزن 34.5g (از جمله یک لنز 12mm)
- در میان بالاترین سطح ادغام در کلاس خود
- حساسیت بالا، تشخیص دقیق
- اندازه پیکسل بسیار کوچک 8μm با وضوح 1280 × 1024, ارائه جزئیات دقیق و تصاویر شفاف
- NETD معمولی ≤ 30mK، که تشخیص قابل اعتماد تفاوت های ظریف دمایی را امکان پذیر می کند
- توسعه ساده، ادغام سریع
- گزینه های متعدد لنز نوری برای پاسخگویی به نیازهای متنوع برنامه در دسترس است
- پشتیبانی از رابط خروجی تصویر MIPI CSI
- خروجی داده های تصویری RAW و YUV، با کنترل از طریق پورت سریالی/I2C
مشخصات محصول
| مدل | iTL1208 |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 1280×1024 |
| اندازه پیکسل | 8μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30 هرتز |
| زمان شروع | ≤6s |
| ویدیوی دیجیتال | RAW/YUV |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار کامپیوتر | کنترل ماژول و نمایش ویدیو |
| برق | |
| رابط استاندارد خارجی | رابط 34Pin_Connector: BP04SD-34-0065-R0 |
| رابط ارتباطی | TTL-232/I2C |
| رابط ویدیویی دیجیتال | MIPI-CSI |
| ولتاژ تغذیه | 4.5-5.5 ولت |
| مصرف برق معمولی | 1W |
| ماشین آلات | |
| اندازه (از جمله لنز) | با لنز 5 میلی متری: 22.6mm × 22.6mm × 50mm (قطر بیرونی لنز Φ37mm) با لنز 10 میلی متری: 22.6mm × 22.6mm × 45.3mm (قطر بیرونی لنز Φ33mm) با لنز 12 میلی متری: 22.6mm × 22.6mm × 34.5mm (قطر بیرونی لنز Φ26.6mm) با لنز 17 میلی متری: 22.6mm × 22.6mm × 35.4mm (قطر بیرونی لنز Φ27mm) با لنز 25mm: 22.6mm × 22.6mm × 44.2mm (قطر بیرونی لنز Φ33mm) با لنز 35 میلی متری: 22.6mm × 22.6mm × 50.9mm (قطر بیرونی لنز Φ43.2mm) |
| وزن (از جمله لنز) | 85.5±4.5g (با لنز 5mm) 70.5±3.6g (با لنز 10mm) 35.7±2g (با لنز 12mm) 40.7±2.1g (با لنز 17mm) 71.0±3.6g (با لنز 25mm) 110±5.5g (با لنز 35 میلی متری) |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35 گرمي، ارتعاش تصادفي، 3- محور |
| تاثیر | نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز های نوری | فوکوس ثابت: 5/10/12/17/25/35mm |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL1208 می تواند در زمینه های آتش سوزی جنگل، نگهداری برق، بازرسی فتوولتائیک، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل و غیره استفاده شود.
خدمات استاندارد
- اسناد کامل:راهنماي توليد، راهنماي راه بندي و مرجع انتخاب
- کمک به توسعه و آزمایش:آزمایش یکپارچه نمونه، ارزیابی عملکرد و تأیید پارامتر آسان شده است.
- ابزار توسعه دهنده پیشرفته:SDK ها، API ها، الگوریتم ها و ابزارهای عیب یابی برای ادغام عمیق.
- پشتیبانی فنی از راه دور:24/7 پشتیبانی-- پاسخ سریع و حل در زمان برای مسائل مهم.
- گارانتی:قطعات اصلی و رعایت دقیق فرآیند برای بازگرداندن عملکرد بهینه
پرسش های مکرر
1چطور رزولوشن دتکتور مادون قرمز رو انتخاب کنیم؟
این بستگی به نیازهای واقعی و کاربردهای محصولات شما دارد و قیمت نیز یک عامل است که باید در نظر گرفته شود.شما می توانید آشکارگر مادون قرمز با وضوح پایین را انتخاب کنید، مانند 120x90، 256x192، 384x288. اگر شما نیاز به یک تصویر بسیار روشن برای برخی از اهداف خاص، مانند نظارت از راه دور، شما می توانید یک کشنده مادون قرمز با وضوح بالا از 1280x1024 را انتخاب کنید.
2چطور رنگ ساختگی مناسب برای تصویربرداری حرارتی را انتخاب کنیم؟
رنگ سفید خاکستری برای هدف با تفاوت دمای کوچک مناسب تر است.
- قرمز و آبی برای صحنه ای که باید نقاط مشکل را پیدا کرد مناسب تر است.
- قرمز آهن رنگ استاندارد صنعت برق است
توجه: مهم نیست که کدام پالت را انتخاب می کنید، دمای حرارتی اصلا تغییر نخواهد کرد.
3چگونه یک لنز دوربین حرارتی مادون قرمز مناسب را انتخاب کنیم؟
- لنز استاندارد می تونه با فاصله ی مناسبی به هدف های عادی برسه
-برای لنز تله فتو مناسب است برای اهداف نسبتا کوچک و نیاز به دیدن از فاصله دور
- براي ديد تفصيلي از اجسام از فاصله نزديک، لنز زاويه بزرگ بهتره
لنز ماکرو براي ديدن هدف خيلي کوچيک از فاصله نزديک هست مثل مدار تراشه
