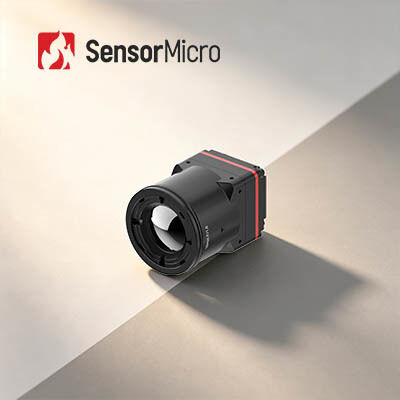

ماژول تصویربرداری حرارتی با وضوح HD 1280x1024 با اندازه پیکسل 8μm و حساسیت حرارتی 30mK برای تشخیص دقیق
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL1208 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| NETD معمولی | ≤30mK | مصرف برق | 1W |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | نرخ فریم | 25/30 هرتز |
| Pixel Pitch | 8 میکرومتر | قطعنامه | 1280x1024 |
| برجسته کردن | s ماژول تصویربرداری حرارتی 640x512,ماژول تصویربرداری حرارتی صنعتی 12um,ترموگرافی هسته دوربین |
||
توضیحات محصول
ماژول تصویربرداری حرارتی HD 1280x1024/8 میکرومتر برای اطفاء حریق جنگل
مرور کلی محصول
iTL1208 یک هسته دوربین مادون قرمز مگاپیکسلی 8 میکرومتری با ادغام بالا است که به طور خاص برای کاربردهای موبایل حساس به SWaP طراحی شده است. با ابعاد فشرده 22.6×22.6×34.5 میلیمتر و وزن فقط 35.7 گرم با لنز 12 میلیمتری، تصویربرداری حرارتی HD 1280×1024 و حساسیت حرارتی بالای 30 میلیکلوین را ارائه میدهد. این ماژول با رابط MIPI CSI، خروجی دوگانه RAW/YUV و کنترل سریال/I2C، ادغام آسان را برای تجهیزات تصویربرداری حرارتی دستی، امنیتی، صنعتی، اطفاء حریق و نجات ایدهآل میسازد.
ویژگیهای اصلی
طراحی فوقالعاده سبک
- ابعاد فشرده 22.6×22.6×34.5 میلیمتر و وزن 34.5 گرم (شامل لنز 12 میلیمتری)
- از بالاترین سطوح ادغام در کلاس خود
حساسیت بالا، تشخیص دقیق
- اندازه پیکسل فوقالعاده کوچک 8 میکرومتر با وضوح 1280×1024، ارائه جزئیات دقیق و تصاویر واضح
- NETD معمولی ≤ 30 میلیکلوین، امکان تشخیص قابل اعتماد تفاوتهای دمایی ظریف را فراهم میکند
توسعه ساده شده، ادغام سریع
- گزینههای لنز نوری متعدد برای برآورده کردن نیازهای متنوع کاربرد
- پشتیبانی از رابط خروجی تصویر MIPI CSI
- خروجی داده تصویر RAW و YUV، با کنترل از طریق پورت سریال/I2C
مشخصات محصول
| مدل | iTL1208 |
|---|---|
| نشانگرهای آشکارساز IR | |
| مواد حساس | VOx |
| وضوح | 1280×1024 |
| اندازه پیکسل | 8 میکرومتر |
| پاسخ طیفی | 8 میکرومتر ~ 14 میکرومتر |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30 هرتز |
| زمان راهاندازی | ≤6 ثانیه |
| ویدئوی دیجیتال | RAW/YUV |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 نوع (سفید داغ/گدازه/قرمز آهنی/آهن داغ/پزشکی/قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| نرمافزار کامپیوتر | |
| نرمافزار کامپیوتر | کنترل ماژول و نمایش ویدئو |
| الکتریکی | |
| رابط خارجی استاندارد | رابط کانکتور 34 پین: BP04SD-34-0065-R0 |
| رابط ارتباطی | TTL-232/I2C |
| رابط ویدئوی دیجیتال | MIPI-CSI |
| ولتاژ تغذیه | 4.5-5.5 ولت |
| مصرف برق معمولی | 1 وات |
| مکانیکی | |
| اندازه (شامل لنز) | با لنز 5 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 50 میلیمتر (قطر خارجی لنز Φ37 میلیمتر) با لنز 10 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 45.3 میلیمتر (قطر خارجی لنز Φ33 میلیمتر) با لنز 12 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 34.5 میلیمتر (قطر خارجی لنز Φ26.6 میلیمتر) با لنز 17 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 35.4 میلیمتر (قطر خارجی لنز Φ27 میلیمتر) با لنز 25 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 44.2 میلیمتر (قطر خارجی لنز Φ33 میلیمتر) با لنز 35 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 50.9 میلیمتر (قطر خارجی لنز Φ43.2 میلیمتر) |
| وزن (شامل لنز) | 85.5±4.5 گرم (با لنز 5 میلیمتری) 70.5±3.6 گرم (با لنز 10 میلیمتری) 35.7±2 گرم (با لنز 12 میلیمتری) 40.7±2.1 گرم (با لنز 17 میلیمتری) 71.0±3.6 گرم (با لنز 25 میلیمتری) 110±5.5 گرم (با لنز 35 میلیمتری) |
| سازگاری محیطی | |
| دمای عملیاتی | -40 درجه سانتیگراد ~ +70 درجه سانتیگراد |
| دمای ذخیرهسازی | -45 درجه سانتیگراد ~ +85 درجه سانتیگراد |
| رطوبت | 5%~95%، بدون میعان |
| لرزش | 5.35grms، لرزش تصادفی، 3 محور |
| ضربه | موج نیم سینوسی، 40g/11ms، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | فوکوس ثابت آترمال: 5/10/12/17/25/35 میلیمتر |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL1208 میتواند در زمینههای اطفاء حریق جنگل، نگهداری نیروگاه، بازرسی فتوولتائیک، نظارت امنیتی، دستگاههای پوشیدنی، دستگاههای قابل حمل و موارد دیگر استفاده شود.
خدمات سفارشی
- سفارشیسازی محصول: تنظیم پیکربندیها و تطبیق الگوریتمها برای برآورده کردن الزامات خاص صنعت
- پشتیبانی فنی و آموزش در محل: ارائه آموزش عملی راهاندازی سیستم و عملیاتی به مشتریان اصلی
- نوآوری مشترک برای محصولات و بازارهای جدید: همکاری با مشتریان برای توسعه مشترک راهحلهای کاربردی نوآورانه مادون قرمز
سوالات متداول
ترموگرافی مادون قرمز چیست؟
ترموگرافی یک روش تشخیصی جدید و مؤثر غیرتهاجمی است که بر اساس تشخیص دمای سطح جسم بنا شده است. تابش مادون قرمز (IR) ساطع شده از یک جسم ثبت و به صورت نقشه توزیع دما تجسم میشود.
ترموگرافی مادون قرمز برای چه مواردی میتواند استفاده شود؟
تصویربرداری حرارتی مادون قرمز میتواند برای بازرسی خانه، تعیین نقصهای ساختاری، عیوب الکتریکی، عیوب مکانیکی، تغییرات فیزیولوژیکی در انسان و حیوانات و موارد دیگر استفاده شود.
مزایای ترموگرافی مادون قرمز چیست؟
برای تست غیرمخرب:
- تست ساده و پاسخ سریع بدون آسیب
- صرفهجویی در هزینهها، افزایش بهرهوری کار، کاهش نیروی انسانی و استهلاک تجهیزات
- بسیار مؤثر در یافتن مشکلات پنهان در بدن انسان
- 100% ایمن بدون تشعشع و درد
- ابزار ایدهآل برای غربالگری اولیه سلامت
