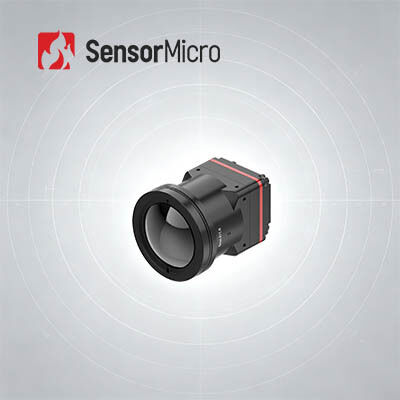

ماژول تصویربرداری حرارتی بدون خنک شدن با وضوح 1280x1024 8μm Pixel Pitch و 8~14μm طیف طیف
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL1208 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024 | Pixel Pitch | 8 میکرومتر |
|---|---|---|---|
| نرخ فریم | 25/30 هرتز | محدوده طیفی | 8 تا 14 میکرومتر |
| مصرف برق | 1W | NETD معمولی | ≤30mK |
| برجسته کردن | ماژول تصویربرداری حرارتی خنک نشده رادیومتریک,ماژول تصویربرداری حرارتی بدون خنک کننده پهپادها,هسته دوربین حرارتی 14um |
||
توضیحات محصول
ماژول تصویربرداری حرارتی غیر خنک 1280x1024/8μm محدوده طیف 8~14μm
برای نسل بعدی سیستم های تشخیص فوتو الکتریکی کوچک ساخته شده است، هسته دوربین مادون قرمز مگاپیکسلی iTL1208 به همبستگی عملکرد SWaP دست می یابد.دارای یک تراشه ی آشکارساز مادون قرمز 8μm فرمت بزرگ با کیفیت بالا، این ماژول به شکلی زیبا در قالب کپسول ساخته شده است که به تصویربرداری حرارتی 1280×1024 با دقت بالا در یک محفظه 22.6×22.6×34.5 میلی متر و بار 35.7 گرمی بسیار سبک می رسد.با درجه بندي NETD 30mK بسیار کم و الگوریتم های بهینه سازی تصویر هوشمند خود توسعه یافته، آن جزئیات حرارتی طیف کامل را با دقت استثنایی حتی در محیط های پیچیده با کنتراست پایین باز می گرداند.بهینه سازی شده برای ترمینال های فوتو الکتریکی دقیق قابل حمل و بارهای مفید پلتفرم های بدون سرنشین، iTL1208 از پیکربندی نوری سفارشی و تعامل پروتکل اتوبوس صنعتی استاندارد پشتیبانی می کند، که امنیت پیشرفته را تقویت می کند،سیستم های هوشمند بازرسی صنعتی و پاسخ اضطراری ایمنی عمومی با قابلیت های قابل اعتماد بینایی مادون قرمز.
ویژگی های اصلی
- طراحی بسیار سبک- اندازه فشرده 22.6 × 22.6 × 34.5mm و وزن 34.5g (از جمله لنز 12mm) ؛ در میان بالاترین سطح ادغام در کلاس خود
- حساسیت بالا، تشخیص دقیق- اندازه پیکسل بسیار کوچک 8μm با وضوح 1280 × 1024، ارائه جزئیات دقیق و تصاویر روشن؛ NETD معمولی ≤ 30mK، امکان تشخیص قابل اعتماد تفاوت های ظریف دمایی را فراهم می کند
- توسعه ساده، ادغام سریع- گزینه های متعدد لنز نوری در دسترس برای پاسخگویی به نیازهای مختلف برنامه های کاربردی؛ پشتیبانی از رابط خروجی تصویر MIPI CSI؛ خروجی داده های تصویر RAW و YUV، با کنترل از طریق پورت سریالی / I2C
مشخصات محصول
| مدل | iTL1208 |
|---|---|
| نشانگرهای آشکارسازان IR |
مواد حساس:VOx قطعنامه:1280×1024 اندازه پیکسل:8μm پاسخ طیف:8μm ~ 14μm NETD معمولی:≤30mK |
| پردازش تصویر |
نرخ فریم دیجیتال:25/30 هرتز زمان شروع:≤6s ویدیوی دیجیتال:RAW/YUV الگوریتم تصویر:NUC/3DNR/DNS/DRC/EE نمایش تصویر:10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | کنترل ماژول و نمایش ویدیو |
| برق |
رابط خارجي استاندارد:رابط 34Pin_Connector: BP04SD-34-0065-R0 رابط ارتباطات:TTL-232/I2C رابط ویدیویی دیجیتال:MIPI-CSI ولتاژ تغذیه:4.5-5.5 ولت مصرف برق معمولی:1W |
| ماشین آلات |
اندازه (از جمله لنز): • با لنز 5mm: 22.6mm × 22.6mm × 50mm (قطر بیرونی لنز Φ37mm) • با لنز 10mm: 22.6mm × 22.6mm × 45.3mm (قطر بیرونی لنز Φ33mm) • با لنز 12 میلی متری: 22.6mm × 22.6mm × 34.5mm (قطر بیرونی لنز Φ26.6mm) • با لنز 17mm: 22.6mm × 22.6mm × 35.4mm (قطر بیرونی لنز Φ27mm) • با لنز 25mm: 22.6mm × 22.6mm × 44.2mm (قطر بیرونی لنز Φ33mm) • با لنز 35mm: 22.6mm × 22.6mm × 50.9mm (قطر بیرونی لنز Φ43.2mm) وزن (از جمله لنز): • 85.5±4.5g (با لنز 5mm) • 70.5±3.6g (با لنز 10mm) • 35.7±2g (با لنز 12mm) • 40.7±2.1g (با لنز 17mm) • 71.0±3.6g (با لنز 25mm) • 110±5.5g (با لنز 35mm) |
| سازگاری با محیط زیست |
دمای کار:-40°C~+70°C دمای ذخیره سازی:-45°C تا +85°C رطوبت:5٪ تا 95٪، بدون فشرده سازی ارتعاش:5.35 گرمي، ارتعاش تصادفي، 3- محور تاثیر:نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار گواهینامه:ROHS2.0/REACH لنز نوری:فوکوس ثابت: 5/10/12/17/25/35mm |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL1208 می تواند در زمینه های آتش سوزی جنگل، نگهداری برق، بازرسی فتوولتائیک، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل و غیره استفاده شود.
مزایای محصول
تنوع غنی محصولات- رزولوشن های متعدد آرایه، اندازه پیکسل، باند های موج و ترکیبی از گزینه های لنز انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند.
عملکرد خارق العاده- تصویربرداری واضح، اندازه فشرده، مصرف انرژی کم، حساسیت بالا و قابلیت اطمینان قوی - طراحی شده برای انجام تحت طیف گسترده ای از چالش های زیست محیطی.
ادغام آسان- گزینه های رابط متعدد ادغام را ساده می کند و توسعه سریع را در زمینه های کاربردی متعدد امکان پذیر می کند.
پرسش های مکرر
در کدام صنایع از آشکارسازان مادون قرمز صفحه فوکال استفاده می شود؟
آشکارگر سطح فوکال مادون قرمز، جزء اصلی سیستم تصویربرداری حرارتی است و کلید تشخیص، شناسایی و تجزیه و تحلیل اطلاعات مادون قرمز اشیاء است.این ابزار کاربرد گسترده ای در ترافیک دارد.، بازرسی، نظارت بر امنیت، هواشناسی، پزشکی و صنایع دیگر.
ویژگی های آشکارگر فلز شعاعی مادون قرمز خنک شده و خنک نشده چیست؟
آشکارسازان سطح فوکال مادون قرمز را می توان به آشکارسازان سطح فوکال مادون قرمز خنک شده و آشکارسازان سطح فوکال مادون قرمز خنک نشده تقسیم کرد.آشکارساز مادون قرمز خنک شده در محیط خلاء با حساسیت بالا کار می کند و می تواند تفاوت های دمایی ظریف تر را تشخیص دهد، در حالی که آشکارساز سطح فوکال مادون قرمز خنک نشده نیازی به محیط کریوجنیک ندارد و می تواند در دمای اتاق کار کند.
