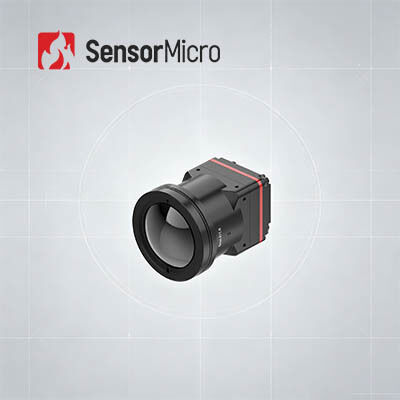

ماژول دوربین حرارتی بدون خنک شدن با وضوح 1280x1024 8μm Pixel Pitch و 30mK NETD ApexCore Infrared Detector
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL1208 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024 | محدوده طیفی | 8 تا 14 میکرومتر |
|---|---|---|---|
| مصرف برق | 1W | NETD معمولی | ≤30mK |
| نرخ فریم | 25/30 هرتز | Pixel Pitch | 8 میکرومتر |
| برجسته کردن | ماژول دوربین حرارتی Drone 12um,ماژول دوربین حرارتی پهپاد سبک وزن,هسته دوربین حرارتی پهپاد خنک نشده |
||
توضیحات محصول
ماژول دوربین حرارتی بدون خنک کننده 1280x1024/8μm آشکارساز مادون قرمز ApexCore
بررسی اجمالی محصول
با iTL1208 آشنا شوید - هسته دوربین مادون قرمز مگاپیکسلی فوقالعاده قابل حمل شما که برای سیستمهای تلفن همراه با محدودیت SWaP ساخته شده است. این ماژول با رزولوشن بالا با ابعاد 22.6×22.6×34.5 میلیمتر و 35.7 گرم (شامل لنز 12 میلیمتری)، کوچکسازی نهایی و حساسیت حرارتی بالاتر را با NETD تا 30 میلیکیلووین متعادل میکند. با ارائه تصاویر حرارتی 1280×1024 HD، دارای انتخاب لنز انعطاف پذیر، خروجی استاندارد MIPI CSI، انتقال داده های RAW/YUV و کنترل ساده I2C/پورت سریال است. ایده آل برای دستگاه های دستی، سیستم عامل های تلفن همراه، نظارت امنیتی، بازرسی صنعتی و ماموریت های نجات. توسعه محصول مادون قرمز خود را با هسته دوربین حرارتی آماده ادغام ما ساده کنید.
ویژگی های اصلی
- طراحی بسیار سبک وزن- اندازه جمع و جور 22.6×22.6×34.5 میلی متر و وزن 34.5 گرم (شامل لنز 12 میلی متری) با بالاترین سطح یکپارچگی در کلاس خود
- حساسیت بالا، تشخیص دقیق- اندازه پیکسل بسیار کوچک 8μm با وضوح 1280×1024، ارائه جزئیات دقیق و تصاویر واضح با NETD معمولی ≤30mK برای تشخیص مطمئن تفاوت های دما ظریف
- توسعه ساده، ادغام سریع- گزینه های متعدد لنز نوری، رابط خروجی تصویر MIPI CSI، خروجی داده تصویر RAW و YUV با کنترل از طریق پورت سریال/I2C
مشخصات محصول
| مدل | iTL1208 |
| مواد حساس | VOx |
| قطعنامه | 1280×1024 |
| اندازه پیکسل | 8 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤30mK |
| نرخ فریم دیجیتال | 25/30 هرتز |
| زمان راه اندازی | ≤6 ثانیه |
| ویدیو دیجیتال | RAW/YUV |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | کنترل ماژول و نمایش ویدئو |
| رابط خارجی استاندارد | رابط 34Pin_Connector: BP04SD-34-0065-R0 |
| رابط ارتباطی | TTL-232/I2C |
| رابط ویدئویی دیجیتال | MIPI-CSI |
| ولتاژ تغذیه | 4.5-5.5V |
| مصرف برق معمولی | 1W |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محوره |
| تاثیر | نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | فوکوس ثابت Athermal: 5/10/12/17/25/35mm |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL1208 را می توان در زمینه های آتش نشانی جنگل، تعمیر و نگهداری برق، بازرسی فتوولتائیک، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل و غیره استفاده کرد.
خدمات ما
- سفارشی سازی محصول:پیکربندی ها را تنظیم کنید و الگوریتم ها را برای برآوردن نیازهای خاص صنعت تطبیق دهید
- پشتیبانی فنی و آموزش در محل:به مشتریان اصلی راه اندازی سیستم و آموزش عملیاتی ارائه دهید
- نوآوری مشترک برای محصولات و بازارهای جدید:برای توسعه راه حل های کاربردی مادون قرمز خلاقانه با مشتریان همکاری کنید
سوالات متداول
تصویربرداری حرارتی مادون قرمز چیست؟
در طبیعت، تمام اجسامی که دمای آنها بالاتر از صفر مطلق (273- درجه سانتیگراد) است، می توانند پرتوهای فروسرخ بتابانند. با استفاده از ردیاب دوربین مادون قرمز برای اندازه گیری اختلاف دمای تابش مادون قرمز بین خود هدف و پس زمینه، می توانید تصاویر مادون قرمز متفاوتی دریافت کنید که به آنها تصاویر حرارتی نیز می گویند.
آشکارسازهای مادون قرمز چگونه کار می کنند؟
تشعشعات فروسرخ که از هدف ساطع می شود وارد محدوده حسگر آشکارساز حرارتی می شود، سپس آشکارساز مادون قرمز سیگنال تشعشع با شدت های مختلف را به سیگنال الکتریکی مربوطه تبدیل می کند و سپس از طریق تقویت و پردازش تصویری، تصویر مادون قرمز را تشکیل می دهد که با چشم غیر مسلح قابل مشاهده است.
مزایای آشکارسازهای مادون قرمز خنک شده چیست؟
آشکارساز صفحه کانونی مادون قرمز خنک شده در دمای پایینی کار می کند که توسط یک خنک کننده دوار آشکارساز (ddc) ارائه می شود. حساسیت بالایی دارد و می تواند تفاوت دماهای ظریف تری را نسبت به آشکارساز مادون قرمز خنک نشده تشخیص دهد. این می تواند اشیاء را در یک برد بسیار طولانی که بیش از ده کیلومتر دورتر است، شناسایی، شناسایی و تشخیص دهد. ساختار آشکارساز خنک شده بسیار پیچیده است که منجر به هزینه نسبتاً بالایی نسبت به آشکارساز خنک نشده می شود.
