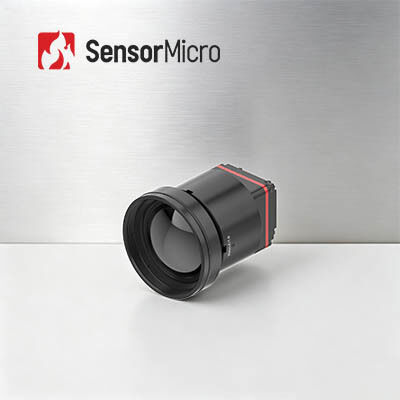

ماژول دوربین حرارتی با رزولوشن SWaP-C LWIR 1280x1024 با Pixel Pixel 8μm و NETD ≤30mK برای دستگاه های قابل حمل
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL1208 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024 | مصرف برق | 1W |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 8 میکرومتر |
| NETD معمولی | ≤30mK | نرخ فریم | 25/30 هرتز |
| برجسته کردن | ماژول دوربین حرارتی SWaP-C LWIR,ماژول دوربین حرارتی Drones LWIR,هسته دوربین حرارتی Drones 12uM |
||
توضیحات محصول
ماژول دوربین حرارتی SWaP-C LWIR 1280x1024/8μm برای دستگاه های قابل حمل
خلاصه ی محصول
ماژول تصویربرداری حرارتی iTL1208 یک هسته دوربین مادون قرمز مگاپیکسلی بدون خنک شدن نسل بعدی است که برای استفاده در سیستم های تلفن همراه با SWAP پایین طراحی شده است.ترکیب سخت افزار کوچک با قابلیت های تشخیص حرارتی با دقت بالا.
این ماژول دوربین مادون قرمز عملکرد تصویربرداری برتر را با پیچ پیکسل کوچک 8μm ، رزولوشن 1280 × 1024 مگاپیکسل و NETD معمولی ≤30mK برای تشخیص حرارتی فوق حساس ارائه می دهد.
ایده آل برای آتش نشانی، تشخیص صنعتی، نظارت در فضای باز و دستگاه های حرارتي قابل حمل.
ویژگی های اصلی
- طراحی بسیار سبک- اندازه فشرده 22.6 × 22.6 × 34.5mm و وزن 35.7g (از جمله لنز 12mm) با یکی از بالاترین سطوح ادغام در کلاس خود
- حساسیت بالا، تشخیص دقیق- اندازه پیکسل بسیار کوچک 8μm با وضوح 1280 × 1024 که جزئیات دقیق و تصاویر شفاف را ارائه می دهد، با NETD معمولی ≤ 30mK برای تشخیص قابل اعتماد تفاوت های ظریف درجه حرارت
- توسعه ساده، ادغام سریع- گزینه های متعدد لنز نوری، پشتیبانی از رابط خروجی تصویر MIPI CSI، خروجی داده های تصویر RAW و YUV با کنترل از طریق پورت سریالی / I2C
مشخصات محصول
| مدل | iTL1208 |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 1280×1024 |
| اندازه پیکسل | 8μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30 هرتز |
| زمان شروع | ≤6s |
| ویدیوی دیجیتال | RAW/YUV |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | کنترل ماژول و نمایش ویدیو |
| برق | |
| رابط استاندارد خارجی | رابط 34Pin_Connector: BP04SD-34-0065-R0 |
| رابط ارتباطی | TTL-232/I2C |
| رابط ویدیویی دیجیتال | MIPI-CSI |
| ولتاژ تغذیه | 4.5-5.5 ولت |
| مصرف برق معمولی | 1W |
| ماشین آلات | |
| اندازه (از جمله لنز) | با لنز 5 میلی متری: 22.6mm × 22.6mm × 50mm (قطر بیرونی لنز Φ37mm) با لنز 10 میلی متری: 22.6mm × 22.6mm × 45.3mm (قطر بیرونی لنز Φ33mm) با لنز 12 میلی متری: 22.6mm × 22.6mm × 34.5mm (قطر بیرونی لنز Φ26.6mm) با لنز 17 میلی متری: 22.6mm × 22.6mm × 35.4mm (قطر بیرونی لنز Φ27mm) با لنز 25mm: 22.6mm × 22.6mm × 44.2mm (قطر بیرونی لنز Φ33mm) با لنز 35 میلی متری: 22.6mm × 22.6mm × 50.9mm (قطر بیرونی لنز Φ43.2mm) |
| وزن (از جمله لنز) | 85.5±4.5g (با لنز 5mm) 70.5±3.6g (با لنز 10mm) 35.7±2g (با لنز 12mm) 40.7±2.1g (با لنز 17 میلی متری) 71.0±3.6g (با لنز 25mm) 110±5.5g (با لنز 35 میلی متری) |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35 گرمي، ارتعاش تصادفي، 3- محور |
| تاثیر | نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز های نوری | فوکوس ثابت: 5/10/12/17/25/35mm |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL1208 می تواند به طور گسترده ای در مبارزه با آتش سوزی جنگل، نگهداری برق، بازرسی فتوولتائیک، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل و موارد دیگر استفاده شود.
تیم ما
- تخصص فنی عمیق- سالها تجربه در تحقیقات، توسعه و کاربرد فناوری سنسور مادون قرمز با قابلیت های قوی در طراحی تراشه، ساخت و ساز و بسته بندی و آزمایش،و ادغام سیستم
- تمرکز بر نوآوری و اجرای عملی- متعهد به هدایت پیشرفت های تکنولوژیکی در تصویربرداری حرارتی، به طور مداوم مرزها را در NETD، SWaP و دمای کار
- مجموعه متنوع محصولات- طیف گسترده ای از اجزای تشخیص مادون قرمز از جمله راه حل های خنک شده و خنک نشده برای صنایع مختلف
- اعتبار سنجی دقیق- سیستم مدیریت کیفیت قوی با روش های آزمایش متعدد در طول تولید برای اطمینان از ثبات و قابلیت اطمینان طولانی مدت
- پشتیبانی فنی حرفه ای- تیم مهندسی به طور نزدیک با تیم های تحقیق و توسعه و محصولات مشتریان برای تسریع در ادغام سیستم و بهبود کارایی کار می کند
پرسش های مکرر
کشنده مادون قرمز / حسگر تصویربرداری حرارتی چیست؟
امواج مادون قرمز را نمی توان با چشم انسان دید.حسگر مادون قرمز / حسگر تصویربرداری حرارتی یک دستگاه نوری الکتریکی است که به اشعه مادون قرمز و انرژی حرارتی واکنش نشان می دهد و آن را به سیگنال های الکتریکی تبدیل می کند، سپس تصاویر حرارتی قابل مشاهده را تولید می کند.
WLP چیست؟
WLP به بسته سطح وافر اشاره دارد. این فرآیند تکمیل بسته بندی با خلاء بالا به طور مستقیم بر روی کل وافر MEMS است، سپس برای ساخت یک سنسور مادون قرمز واحد می نویسد و برش می دهد.همراه با بسته فلزی و بسته سرامیکی، آنها 3 فرمت بسته بندی اصلی از آشکارسازان مادون قرمز غیر خنک هستند.
مزاياي WLP چيه؟
آشکارسازان WLP IR به طور خاص برای پاسخگویی به نیازهای کوچک سازی و هزینه پایین در کاربرد فناوری مادون قرمز در بازار الکترونیک مصرفی طراحی شده اند.با قابلیت تولید حجم، در حال حاضر انواع راه حل های ماژول های مادون قرمز WLP را ارائه می دهد تا کاربردهای جدید را در بازارهای نوظهور افزایش دهد.
