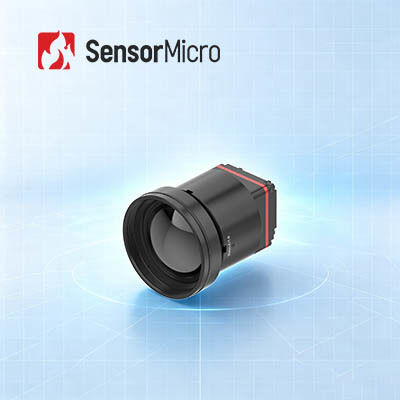

ماژول تصویربرداری حرارتی LWIR بدون خنک شدن با وضوح 1280x1024 8μm Pixel Pitch و 30mK NETD برای بازرسی خورشیدی
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL1208 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024 | مصرف برق | 1W |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 8 میکرومتر |
| NETD معمولی | ≤30mK | نرخ فریم | 25/30 هرتز |
| برجسته کردن | ماژول تصویربرداری حرارتی LWIR خنک نشده,ماژول تصویربرداری حرارتی بارهای پهپاد,هسته دوربین حرارتی خنک نشده 640x512 |
||
توضیحات محصول
ماژول تصویربرداری حرارتی LWIR بدون خنک کننده 1280x1024/8 میکرومتر برای بازرسی فتوولتائیک
مرور کلی محصول
به دنبال یک هسته دوربین حرارتی قدرتمند مگاپیکسلی برای دستگاه های خود هستید؟ با هسته دوربین حرارتی iTL1208 آشنا شوید. ما عملکرد حرارتی با وضوح بالا 1280*1024 8 میکرومتر را در یک ماژول فشرده 22.6*22.6*34.5 میلی متری که تنها 35.7 گرم وزن با لنز 12 میلی متری دارد، فشرده کرده ایم. این ماژول دوربین مادون قرمز با NETD فوق العاده کم 30 میلی کلوین، ضعیف ترین تفاوت های دمایی را که چشم غیر مسلح قادر به تشخیص آن نیست، دریافت می کند. به راحتی از طریق MIPI CSI، با خروجی RAW و YUV و کنترل ساده پورت I2C/سریال، وصل و ادغام کنید. چه دوربین های آتش نشانی، ابزارهای بازرسی دستی یا دستگاه های نظارتی موبایل بسازید، ماژول تصویربرداری حرارتی iTL1208 راه حل دید حرارتی سبک وزن عالی شماست.
ویژگی های اصلی
- طراحی فوق العاده سبک
اندازه فشرده 22.6*22.6*34.5 میلی متر و وزن 35.7 گرم (شامل لنز 12 میلی متری)
در میان بالاترین سطوح ادغام در کلاس خود - حساسیت بالا، تشخیص دقیق
اندازه پیکسل فوق العاده کوچک 8 میکرومتر با وضوح 1280*1024، ارائه جزئیات دقیق و تصاویر واضح
NETD معمولی ≤ 30 میلی کلوین، امکان تشخیص قابل اعتماد تفاوت های دمایی ظریف را فراهم می کند - توسعه ساده شده، ادغام سریع
گزینه های مختلف لنز نوری برای برآورده کردن الزامات کاربردی متنوع موجود است
از رابط خروجی تصویر MIPI CSI پشتیبانی می کند
خروجی داده تصویر RAW و YUV، با کنترل از طریق پورت سریال/I2C
مشخصات محصول
| مدل | iTL1208 |
|---|---|
| نشانگرهای آشکارساز IR | ماده حساس: VOx |
| وضوح: 1280*1024 | |
| اندازه پیکسل: 8 میکرومتر | |
| پاسخ طیفی: 8 میکرومتر ~ 14 میکرومتر | |
| NETD معمولی: ≤30 میلی کلوین | |
| پردازش تصویر | نرخ فریم دیجیتال: 25/30 هرتز |
| زمان راه اندازی: ≤6 ثانیه | |
| ویدئوی دیجیتال: RAW/YUV | |
| الگوریتم تصویر: NUC/3DNR/DNS/DRC/EE | |
| نمایش تصویر: 10 نوع (سفید داغ/گدازه/قرمز آهن/آهن داغ/پزشکی/قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) | |
| نرم افزار کامپیوتر | نرم افزار کامپیوتر: کنترل ماژول و نمایش ویدئو |
| الکتریکی | رابط خارجی استاندارد: رابط کانکتور 34 پین: BP04SD-34-0065-R0 |
| رابط ارتباطی: TTL-232/I2C | |
| رابط ویدئوی دیجیتال: MIPI-CSI | |
| ولتاژ تغذیه: 4.5-5.5 ولت | |
| مصرف برق معمولی: 1 وات | |
| مکانیکی | اندازه (شامل لنز): با لنز 5 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 50 میلی متر (قطر خارجی لنز Φ37 میلی متر) با لنز 10 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 45.3 میلی متر (قطر خارجی لنز Φ33 میلی متر) با لنز 12 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 34.5 میلی متر (قطر خارجی لنز Φ26.6 میلی متر) با لنز 17 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 35.4 میلی متر (قطر خارجی لنز Φ27 میلی متر) با لنز 25 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 44.2 میلی متر (قطر خارجی لنز Φ33 میلی متر) با لنز 35 میلی متری: 22.6 میلی متر * 22.6 میلی متر * 50.9 میلی متر (قطر خارجی لنز Φ43.2 میلی متر) |
| وزن (شامل لنز): 85.5±4.5 گرم (با لنز 5 میلی متری) 70.5±3.6 گرم (با لنز 10 میلی متری) 35.7±2 گرم (با لنز 12 میلی متری) 40.7±2.1 گرم (با لنز 17 میلی متری) 71.0±3.6 گرم (با لنز 25 میلی متری) 110±5.5 گرم (با لنز 35 میلی متری) | |
| سازگاری محیطی | دمای عملیاتی: -40℃~+70℃ |
| دمای ذخیره سازی: -45℃~+85℃ | |
| رطوبت: 5%~95%، بدون میعان | |
| لرزش: 5.35 گرمrms، لرزش تصادفی، 3 محور | |
| ضربه: موج نیم سینوسی، 40 گرم/11 میلی ثانیه، جهت ضربه محور X، 3 بار | |
| گواهینامه: ROHS2.0/REACH | |
| لنز نوری | فوکوس ثابت آترمال: 5/10/12/17/25/35 میلی متر |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL1208 می تواند به طور گسترده در زمینه های آتش نشانی جنگل، نگهداری برق، بازرسی فتوولتائیک، نظارت امنیتی، دستگاه های پوشیدنی، دستگاه های قابل حمل و غیره استفاده شود.
مزایای ما
- تنوع محصول غنی
رزولوشن های آرایه متعدد، اندازه پیکسل، طول موج و ترکیب گزینه های لنز، انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند. - عملکرد برجسته
تصویربرداری واضح، اندازه فشرده، مصرف برق کم، حساسیت بالا و قابلیت اطمینان قوی - طراحی شده برای عملکرد در طیف گسترده ای از چالش های محیطی. - ادغام آسان
گزینه های رابط متعدد، ادغام را ساده می کند و امکان توسعه سریع در چندین زمینه کاربردی را فراهم می کند.
سوالات متداول
مزیت تصویربرداری حرارتی مادون قرمز چیست؟
- دیدن در تاریکی مطلق
- شناسایی در زیر استتار
- تشخیص از راه دور
- تشخیص توزیع حرارت
- اندازه گیری دما بدون تماس
- آگاهی از اشغال
- و غیره
حساسیت حرارتی چیست؟
حساسیت حرارتی که NETD (اختلاف دمای معادل نویز) نیز نامیده می شود، یک پارامتر کلیدی برای ارزیابی دوربین های تصویربرداری حرارتی موج متوسط (MWIR) و موج بلند (LWIR) است. این مستقیماً با وضوح اندازه گیری شده توسط تصویربردار حرارتی مرتبط است. این یک مقدار عددی است که نسبت سیگنال به نویز اختلاف دما را نشان می دهد و بر حسب میلی کلوین (mK) اندازه گیری می شود. هرچه مقدار حساسیت حرارتی کوچکتر باشد، حساسیت بالاتر و تصویر واضح تر است.
تفاوت بین بسته بندی سطح ویفر، بسته بندی سرامیکی و بسته بندی فلزی چیست؟
آشکارسازهای مادون قرمز بدون خنک کننده در حال حاضر به بسته بندی فلزی، بسته بندی سرامیکی و بسته بندی سطح ویفر تقسیم می شوند. بسته بندی فلزی اولین و بهترین در میان سه شکل اصلی بسته بندی است؛ بسته بندی سطح ویفر برای تولید انبوه مناسب است؛ و بسته بندی سرامیکی بیشتر مورد علاقه بازار اختصاصی محصولات غیرنظامی است.
