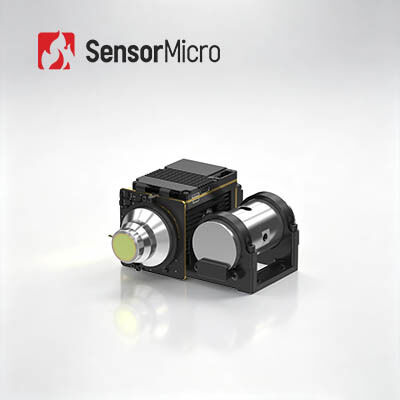

ماژول حرارتی خنکشونده MWIR با رزولوشن 1280x1024 و لنز زوم پیوسته 15 تا 300 میلیمتر/F4 با فناوری HOT
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN GC1210HMF |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| کیفیت بالا | 1280x1024 | Pixel Pitch | 10 میکرومتر |
|---|---|---|---|
| نرخ فریم | 50 هرتز | NETD | 20mK (F2)؛ 25mK (F4) |
| اندازه | 101×101×54 میلی متر | محدوده طیفی | 3.7 ~ 4.8μm مگاوات |
| برجسته کردن | ماژول حرارتی خنکشده 1280x1024,750 میلیمتری ماژول حرارتی خنکشده لنز,هسته دوربین حرارتی MWIR |
||
توضیحات محصول
ماژول حرارتی گرم خنک MWIR 1280x1024 با لنز زوم مداوم 15 ~ 300mm / F4
خلاصه ی محصول
هسته دوربین مادون قرمز GAVIN GC1210HMF دارای یک آشکارساز 1280 × 1024 / 10μm دمای عملیاتی بالا (HOT) نیمه موج مادون قرمز (MWIR) خنک شده است. در مقایسه با راه حل های سنتی 640 × 512 / 15μm MWIR،این یک سوم پیکسل کوچک تر و چهار برابر بالاتر از رزولوشن آرایه ارائه می دهد، که به طور چشمگیری وضوح تصویر و وضوح تصویر را افزایش می دهدتصویر فرابری دقیق با وضوح مگاپیکسلی.
با استفاده از تکنولوژی HOT، هسته دوربین مادون قرمز GAVIN GC1210HMF عملکرد SWaP را به طور قابل توجهی افزایش می دهد، با ارائه یک اندازه جمع و جور، طراحی سبک وزن و مصرف انرژی کم،که باعث می شود آن را یک راه حل ایده آل برای سیستم های مادون قرمز دور برد با فضای سخت و نیازهای ادغام.
ویژگی های اصلی
- تصویربرداری مگاپیکسلی، کیفیت عالی
- بر اساس یک آشکارساز مادون قرمز 1280×1024/10μm HOT MWIR توسعه یافته است که کیفیت تصویر با وضوح بالا و ظریف را ارائه می دهد
- یکپارچه با الگوریتم های پیشرفته پردازش تصویر مانند DRC، کاهش نویز 2D / 3D و افزایش لبه EE برای تصاویر واضح تر
- تکنولوژی HOT برای بهینه سازی نهایی SWaP
- پشتیبانی از کار با دمای بالا در 150K، با زمان خنک شدن ≤4min
- ابعاد فشرده تا 101 × 101 × 54mm، وزن سبک در فقط 570g
- رابط های غنی، ادغام آسان
- پشتیبانی از خروجی های ویدئویی Cameralink / USB3.0 / GigE / HDMI / SDI / MIPI / فیبر نوری
- خروجی داده های تصویری RAW/YUV انعطاف پذیر
مشخصات محصول
| مدل | GAVIN GC1210HMF HOT MWIR خنک کننده کادر مادون قرمز |
|---|---|
| شاخص ها | |
| قطعنامه | 1280×1024 |
| اندازه پیکسل | 10μm |
| پاسخ طیف | 3.7μm±0.2μm 4.8μm±0.2μm |
| آشکارساز IR NETD ((23°C) | 20mK ((F2) 25mK ((F4) |
| پردازش تصویر | |
| نرخ فریم | 50 هرتز |
| زوم دیجیتال | زوم دیجیتال مستمر 1 × تا 8 × |
| جهت تصویر | افقی/ عمودی/ قطری |
| الگوریتم تصویر | DRC، 2D/3D تصویر کاهش سر و صدا، EE |
| ویژگی های الکتریکی | |
| ویدیوی دیجیتال | استاندارد: DVP گزینه: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فايبر نوري تک حالت/فايبر نوري چند حالت |
| همگام سازی خارجی | استاندارد: LV-TTL گزینه: RS422/LVDS |
| ارتباطات | استاندارد: USB2.0/LV-TTL گزینه: RS422 / CAN / USB3.0 / GigE |
| منبع برق | 12V±1V |
| مصرف برق ثابت ((23°C) | ≤8W |
| زمان خنک شدن ((23°C) | ≤4 دقیقه |
| اندازه ((ملی متر) | ۱۰۱×۱۰۱×۵۴ |
| وزن ((g) | ≤570 |
| دمای کار | -40°C تا +71°C |
| لنز های نوری | |
| گزینه های لنز | تمرکز ثابت: 15mm/F2 ژوم مداوم: 15 ~ 300mm / F4 30 ~ 500mm / F4 |
کاربردهای صنعتی
ماژول دوربین مادون قرمز حرارتی GAVIN GC1210HMF به طور گسترده ای در بسیاری از زمینه ها مانند سیستم نظارت از راه دور، سیستم بهبود دید پرواز، بار مفید چند سنسور،و سایر برنامه های تصویربرداری پیشرفته.
خدمات استاندارد
- اسناد کامل:کتابچه راهنمای محصول، راهنمای راه اندازی و مرجع انتخاب
- کمک به توسعه و آزمایش:آزمایش یکپارچه نمونه، ارزیابی عملکرد و تأیید پارامتر
- ابزار توسعه دهنده پیشرفته:SDK ها، API ها، الگوریتم ها و ابزارهای عیب یابی برای ادغام عمیق
- پشتیبانی فنی از راه دور:پشتیبانی 24/7 با پاسخ سریع و حل سریع
- گارانتی:قطعات اصلی و رعایت دقیق فرآیند برای بازگرداندن عملکرد بهینه
پرسش های مکرر
حساسيت حرارتي چيست؟
حساسیت حرارتی، همچنین به نام NETD (تفاوت دمای معادل سر و صدا) ، یک پارامتر کلیدی برای ارزیابی دوربین های تصویربرداری حرارتی موج متوسط (MWIR) و موج طولانی (LWIR) است.به طور مستقیم با وضوح اندازه گیری شده توسط تصویرگر حرارتی مرتبط استاین یک مقدار عددی است که نشان دهنده نسبت سیگنال به سر و صدا از تفاوت دمای است و در میلی کلفین (mK) اندازه گیری می شود. هرچه مقدار حساسیت حرارتی کمتر باشد،هرچه حساسیت بالاتر باشد و تصویر روشن تر باشد.
SWaP3 چیست؟
SWaP3 به اندازه، وزن، قدرت، عملکرد و قیمت اشاره دارد. این روند تکنولوژی صنعت مادون قرمز را نشان می دهد.
DRI چیست؟
DRI معمولاً به فاصله تشخیص، تشخیص و شناسایی یک سیستم تصویربرداری حرارتی اشاره دارد. این یک پارامتر حیاتی برای قضاوت در مورد عملکرد سیستم تصویربرداری حرارتی است.
تفاوت بين دتکتورهای IR بدون خنک کننده و خنک کننده چيست؟
در حال حاضر دو نوع سنسور تصویربرداری حرارتی مادون قرمز در بازار وجود دارد، خنک شده و خنک نشده.این بر اساس صنعت نیمه هادی است و بنابراین معمولا می تواند در حجم بزرگ با اندازه کوچک و هزینه پایین تولید شودآشکارسازان IR بدون خنک شدن به طور گسترده ای در دستگاه های قابل حمل / دست / تلفن همراه استفاده می شوند.آشکارسازهای IR خنک شده در یک واحد بسته بندی شده اند که آنها را در دمای بسیار پایین نگه می دارد که باید توسط یک خنک کننده کریو پشتیبانی شود.آنها بسیار بزرگتر، گران تر و کمتر قابل اعتماد از سنسورهای خنک نشده هستند، عمدتا به دلیل سیستم های خنک کننده پیچیده ای که نیاز دارند.سیستم های خنک شده فوق العاده حساس هستند و معمولاً با نوری با فاصله فوکال طولانی کار می کنند تا به ماموریت دوربرد برسند..
