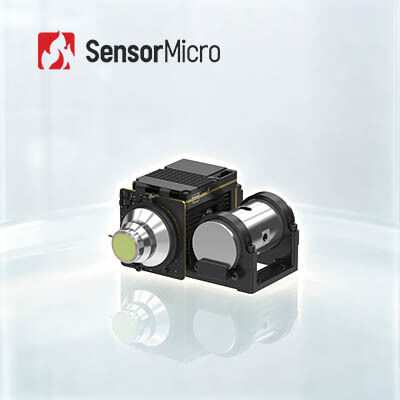

ماژول تصویربرداری حرارتی HD 1280x1024 با وضوح 10μm Pixel Pitch برای نظارت دوربرد

  • HD 1280x1024 Resolution Thermal Imaging Module with 10μm Pixel Pitch for Long Range Monitoring
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل GAVIN GC1210HMF
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
کیفیت بالا 1280x1024 Pixel Pitch 10 میکرومتر
نرخ فریم 50 هرتز NETD 20mK (F2)؛ 25mK (F4)
اندازه 101×101×54 میلی متر محدوده طیفی 3.7 ~ 4.8μm مگاوات
برجسته کردن

ماژول تصویربرداری حرارتی 1280x1024

,

ماژول تصویربرداری حرارتی خنک 12um

,

RS058F هسته دوربین حرارتی خنک
پیام بگذارید
توضیحات محصول
ماژول تصویربرداری حرارتی خنک شده HD 1280x1024 10μm نظارت درازمدت
خلاصه ی محصول

هسته دوربین مادون قرمز GAVIN GC1210HMF دارای یک آشکارساز 1280 × 1024 / 10μm دمای عملیاتی بالا (HOT) نیمه موج مادون قرمز (MWIR) خنک شده است. در مقایسه با راه حل های سنتی 640 × 512 / 15μm MWIR،این یک سوم پیکسل کوچک تر و چهار برابر بالاتر از رزولوشن آرایه ارائه می دهد، که به طور چشمگیری وضوح تصویر و وضوح تصویر را افزایش می دهد.

در ترکیب با الگوریتم های پیشرفته پردازش تصویر، این دستگاه تصاویر فرا قرمز با وضوح بالا و جزئیات دقیق در رزولوشن مگاپیکسلی را ارائه می دهد.هسته دوربین مادون قرمز GAVIN GC1210HMF عملکرد SWaP را به طور قابل توجهی با ارائه یک اندازه فشرده افزایش می دهد، طراحی سبک وزن و مصرف انرژی کم، آن را به یک راه حل ایده آل برای سیستم های مادون قرمز دور برد با فضای سخت و نیازهای ادغام تبدیل می کند.

ویژگی های اصلی
تصویربرداری مگاپیکسلی، کیفیت عالی
  • بر اساس یک آشکارساز مادون قرمز 1280×1024/10μm HOT MWIR توسعه یافته است که کیفیت تصویر با وضوح بالا و ظریف را ارائه می دهد
  • یکپارچه با الگوریتم های پیشرفته پردازش تصویر مانند DRC، کاهش نویز 2D / 3D و افزایش لبه EE برای تصاویر واضح تر
تکنولوژی HOT برای بهینه سازی نهایی SWaP
  • پشتیبانی از کار با دمای بالا در 150K، با زمان خنک شدن ≤4min
  • ابعاد فشرده تا 101 × 101 × 54mm، وزن سبک در فقط 570g
رابط های غنی، ادغام آسان
  • پشتیبانی از خروجی های ویدئویی Cameralink / USB3.0 / GigE / HDMI / SDI / MIPI / فیبر نوری
  • خروجی داده های تصویری RAW/YUV انعطاف پذیر
مشخصات محصول
مدل GAVIN GC1210HMF HOT MWIR خنک کننده کادر مادون قرمز
شاخص ها
قطعنامه 1280×1024
اندازه پیکسل 10μm
پاسخ طیف 3.7μm±0.2μm 4.8μm±0.2μm
آشکارساز IR NETD ((23°C) 20mK ((F2)
25mK ((F4)
پردازش تصویر
نرخ فریم 50 هرتز
زوم دیجیتال زوم دیجیتال مستمر 1 × تا 8 ×
جهت تصویر افقی/ عمودی/ قطری
الگوریتم تصویر DRC، 2D/3D تصویر کاهش سر و صدا، EE
ویژگی های الکتریکی
ویدیوی دیجیتال استاندارد: DVP
گزینه: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فايبر نوري تک حالت/فايبر نوري چند حالت
همگام سازی خارجی استاندارد: LV-TTL
گزینه: RS422/LVDS
ارتباطات استاندارد: USB2.0/LV-TTL
گزینه: RS422 / CAN / USB3.0 / GigE
منبع برق 12V±1V
مصرف برق ثابت ((23°C) ≤8W
زمان خنک شدن ((23°C) ≤4 دقیقه
اندازه ((ملی متر) ۱۰۱×۱۰۱×۵۴
وزن ((g) ≤570
دمای کار -40°C تا +71°C
لنز های نوری تمرکز ثابت: 15mm/F2
ژوم مداوم: 15 ~ 300mm / F4 30 ~ 500mm / F4
کاربردهای صنعتی

ماژول دوربین مادون قرمز حرارتی GAVIN GC1210HMF در بسیاری از زمینه ها مانند NDT ، نظارت بر محیط زیست ، نظارت دوربرد ، تحقیقات علمی و غیره به طور گسترده ای استفاده می شود.

مجموعه محصولات
فرمت های مختلف محصول

طیف گسترده ای از فرمت های محصول از جمله آشکارسازان مادون قرمز، هسته های دوربین و ماژول ها برای پاسخگویی به نیازهای ادغام مختلف.

تنوع غنی محصولات

رزولوشن های متعدد آرایه، اندازه پیکسل، باند های موج و ترکیبی از گزینه های لنز انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند.

عملکرد خارق العاده

تصویربرداری واضح، اندازه جمع و جور، مصرف انرژی کم، حساسیت بالا و قابلیت اطمینان بالا طراحی شده برای انجام در طیف گسترده ای از چالش های زیست محیطی.

ادغام آسان

گزینه های رابط متعدد ادغام را ساده می کند و توسعه سریع را در زمینه های کاربردی متعدد امکان پذیر می کند.

پرسش های مکرر
حساسيت حرارتي چيست؟

حساسیت حرارتی، همچنین به نام NETD (تفاوت دمای معادل سر و صدا) ، یک پارامتر کلیدی برای ارزیابی دوربین های تصویربرداری حرارتی موج متوسط (MWIR) و موج طولانی (LWIR) است.به طور مستقیم با وضوح اندازه گیری شده توسط تصویرگر حرارتی مرتبط استاین یک مقدار عددی است که نشان دهنده نسبت سیگنال به سر و صدا از تفاوت دمای است و در میلی کلفین (mK) اندازه گیری می شود. هرچه مقدار حساسیت حرارتی کمتر باشد،هرچه حساسیت بالاتر باشد و تصویر روشن تر باشد.

دتکتور MCT/HgCdTe چیست؟

MCT که HgCdTe نیز نامیده می شود، به جیوه-کدمیوم-تلورید اشاره دارد که یک ترکیب شیمیایی از تلوئید کدمیوم (CdTe) و تلوئید جیوه (HgTe) و یک ماده رایج در فتودتکتورها است.آشکارساز MCT/ HgCdTe یک آشکارساز نوری است که در یک محیط کریوجنیک کار می کند و می تواند اشعه مادون قرمز را تشخیص دهداز سنسورهای حرارتی حساس تر است
