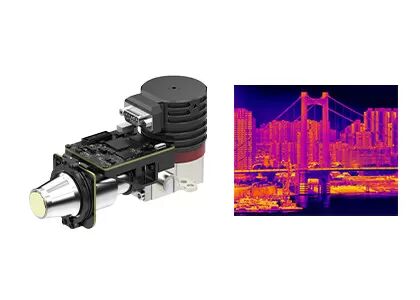

هسته دوربین MCT MWIR با حساسیت بالا 640x512 برای ادغام سریع
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | EYAS615A |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | negotiable |
| شرایط پرداخت | L/C، T/T |
جزئیات محصول
| قطعنامه | 640x512 / 15μm | NETD | ≤17mk |
|---|---|---|---|
| محدوده طیفی | 3.7 ~ 4.8μm | اندازه | 147x58.5x71mm |
| برجسته کردن | هسته دوربین MWIR 640x512,ادغام سریع هسته دوربین MWIR,هسته دوربین حرارتی MCT با حساسیت بالا |
||
توضیحات محصول
حساسیت بالا MCT MWIR دوربین هسته 640x512 برای ادغام سریع
توضیحات محصول
ماژول AD EYAS615A یک ماژول مادون قرمز خنک شده آنالوگ دیجیتال است که بر اساس فرمت های 640x512 FPA IR 15μm است. NETD معمولی EYAS615A کمتر از 17mK است.حساسیت بالا باعث تشخیص یا تشخیص تفاوت های بسیار کوچک تابش مادون قرمز در فاصله های بسیار طولانی می شود..
این ماژول AD شامل یک صفحه نزدیکی است که زمان بندی FPA را فراهم می کند، و منابع انرژی حساس.رابط ارتباط دوربین 16 بیتی داده های خام را صادر می کند که ادغام آشکارگر را به سیستم بسیار ساده می کند.
بنابراین، ماژول EYAS615A برای مشتریان OEM انجام آزمایش پذیرش سریع در آشکارگر مادون قرمز خنک شده C615M 640x512/15μm را آسان می کند.شروع به توسعه سریع ثانویه و کوتاه کردن دوره توسعه ماژول های مادون قرمز خنک یا دوربین های حرارتی مادون قرمز کامل یا سیستم های مبتنی بر آشکارسازان مادون قرمز خنک.
ویژگی های اصلی
- آسان برای توسعه و ادغام
-مصاحبه کامرالينک خروجي 16bit داده هاي خام، کنترل پورت سريالي
- ساختار یکپارچه، ابعاد با آشکارساز مطابقت دارند
- 5 ولت واحد
-توانسته به سرعت هدف حرکت کنه
مشخصات محصول
| مدل | EYAS615A |
| عملکرد آشکارگر IR | |
| قطعنامه | 640x512 |
| پیکسل پیچ | 15μm |
| یخچال سرد | RS058 |
| دامنه طیف | 3.7μm ∙4.8μm مگاوات |
| زمان خنک شدن (25°C) | ≤6 دقیقه |
| بهترین NETD (20°C) | ≤17mK |
| حالت کار | |
| نرخ فریم | 1~120 هرتز تنظیم پذیر |
| حالت کار | عکس فوری؛ حالت ادغام ITR/IWR؛ حالت ویندوز؛ ضد شکوفایی |
| مشخصات الکتریکی | |
| رابط استاندارد خارجی | QSH 60 پین |
| ویدیوی دیجیتال | Kameralink: خروجی 16bit Raw Data |
| همگام سازی خارجی | CC1: INT/Frame Sync خارجی؛ CC2: MC Sync خارجی |
| ارتباطات | پورت سریال کامرالینک: TFG+/، TC+/-؛ 9600bps |
| منبع برق | پانل تصویربرداری یک کانال: 5 ولت یک کانال کریو کولر: 24 ولت |
| مصرف برق پایدار | 7W |
| ابعاد (ملی متر) | 147×58.5×71 |
| وزن | ≤680g |
| دمای کار | -40°C ~ +60°C |
| شدت ارتعاش | ارتعاش: GJB حمل و نقل با سرعت بالا در وسایل نقلیه شوک: موج نیمه سینوس، 40g 11 ms، 3 محور 6 جهت 3 بار هر |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی EYAS615A به طور گسترده ای در بسیاری از زمینه ها مانند سیستم نظارت از راه دور ، سیستم تقویت دید پرواز ، بار مفید چند سنسور و غیره استفاده می شود.
مزایای ما
سوالات عمومی
1حساسيت حرارتي چيست؟
حساسیت حرارتی، همچنین به نام NETD (تفاوت دمای معادل سر و صدا) ، یک پارامتر کلیدی برای ارزیابی دوربین های تصویربرداری حرارتی موج متوسط (MWIR) و موج طولانی (LWIR) است.به طور مستقیم با وضوح اندازه گیری شده توسط تصویرگر حرارتی مرتبط استاین یک مقدار عددی است که نشان دهنده نسبت سیگنال به سر و صدا از تفاوت دمای است و در میلی کلفین (mK) اندازه گیری می شود. هرچه مقدار حساسیت حرارتی کمتر باشد،هرچه حساسیت بالاتر باشد و تصویر روشن تر باشد.
2کاربرد تصویربرداری حرارتی چیست؟
اندازه گیری دما و تصویربرداری در تمام آب و هوا دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز است.محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده ای در امنیت و نظارت استفاده می شود، بار مفید UAV ، بازرسی صنعتی ، آتش نشانی ، تعمیر پیش بینی ، ADAS ، پیشگیری از بیماری های همه گیر ، AIoT و غیره
