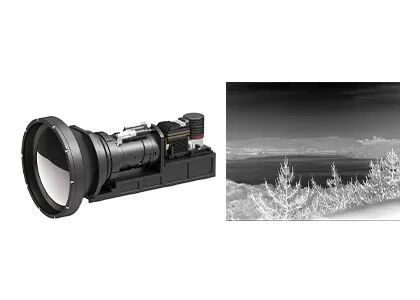

هسته دوربین حرارتی MWIR خنک شونده 640x512 15 میکرومتر برای نظارت دوربرد
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN615A |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | negotiable |
| شرایط پرداخت | L/C، T/T |
جزئیات محصول
| تایپ کنید | ماژول دوربین خنک شده | تکنولوژی | MCT/HgCdTe |
|---|---|---|---|
| قطعنامه | 640x512/15μm | حساسیت بالا | NETD≤15mK |
| اندازه | 155x67x80mm | طول موج میانی | 3.7 ~ 4.8μm |
| برجسته کردن | هسته دوربین حرارتی MWIR خنکشده,هسته دوربین حرارتی MWIR 640x512,هسته دوربین حرارتی MWIR |
||
توضیحات محصول
هسته دوربین حرارتی MWIR خنک شده 640x512 15μm برای نظارت دوربرد
توضیحات محصول
GAVIN615A یک ماژول تصویربرداری حرارتی موج متوسط خنک شده است که توسط SensorMicro توسعه یافته است. این شامل یک آشکارساز 640x512@15μm HgCdTe MWIR IR با RS058 cryocooler است.الکترونیک سخت افزاری و الگوریتم های مختلف پردازش تصویر نیز در حال حاضر برای ارائه تصاویر حرارتی تیز و روشن جاسازی شده است.
هنگامی که با آشکارساز IR F2 640x512 / 15μm HgCdTe MWIR ادغام می شود، نرخ فریم GAVIN615A می تواند تا 100Hz تنظیم شود،که برای کاربردهایی که نیاز به مشاهده اشیاء در حال حرکت سریع دارند بسیار مناسب است..
تا کنون ما به مشتریان خود راه حل های مختلف تصویربرداری حرارتی مادون قرمز بالغ و پایدار را ارائه داده ایم.شروع به توسعه ثانویه سریع و به شدت کاهش هزینه توسعه خود را.
ویژگی های اصلی
- پاسخگويي به نيازي هاي تشخیص دوربين
- حساسیت بالا، NETD≤15mK
- سرعت بالا
- تصویربرداری حرارتی با کیفیت بالا
- ادغام آسان به سیستم
مشخصات محصول
| مدل | GAVIN615A |
| عملکرد آشکارگر IR | |
| قطعنامه | 640x512 |
| پیکسل پیچ | 15μm |
| یخچال سرد | RS058 |
| دامنه طیف | 3.7μm ∙4.8μm مگاوات |
| زمان خنک شدن (20°C) | ≤7 دقیقه |
| NETD (20°C) | ≤15mK |
| پردازش تصویر | |
| نرخ فریم | 50 هرتز/100 هرتز |
| حالت ضخیم کردن | خطی/ هیستگرام/ مخلوط |
| زوم دیجیتال | ×1/×2/×4 |
| جهت تصویر | افقی/ عمودی/ قطری |
| الگوریتم تصویر | NUC/AGC/IDE |
| مشخصات الکتریکی | |
| رابط استاندارد خارجی | J30JZ 25پین |
| ویدیوی آنالوگ | PAL |
| ویدیوی دیجیتال | 16bit RAW/YUV: 16bit DVP/Cameralink خروجی |
| همگام سازی خارجی | همگام سازی خارجی فریم: سطح RS422 |
| ارتباطات | RS422، 115200bps |
| منبع برق | 20~28VDC |
| مصرف برق پایدار | 12 وات |
| ابعاد (ملی متر) | 155×67×80 |
| وزن | ≤900g |
| دمای کار | -40°C ~ +60°C |
| شدت ارتعاش | ارتعاش: GJB حمل و نقل با سرعت بالا در وسایل نقلیه شوک: موج نیمه سینوس، 40g 11 ms، 3 محور 6 جهت 3 بار هر |
| لنز های نوری | |
| لنز اختیاری | زوم مداوم 30~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
کاربردهای صنعتی
ماژول دوربین مادون قرمز حرارتی GAVIN615A به طور گسترده ای در بسیاری از زمینه ها مانند سیستم نظارت از راه دور ، سیستم تقویت دید پرواز ، بار مفید چند سنسور و غیره استفاده می شود.
مجموعه محصولات متنوع
طیف گسترده ای از فرمت های محصول از جمله آشکارسازان مادون قرمز، هسته های دوربین و ماژول ها برای پاسخگویی به نیازهای ادغام مختلف.
تنوع غنی محصولات
رزولوشن های متعدد آرایه، اندازه پیکسل، باند های موج و ترکیبی از گزینه های لنز انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند.
عملکرد خارق العاده
تصویربرداری واضح، اندازه جمع و جور، مصرف انرژی کم، حساسیت بالا و قابلیت اطمینان بالا طراحی شده برای انجام در طیف گسترده ای از چالش های زیست محیطی.
ادغام آسان
گزینه های رابط متعدد ادغام را ساده می کند و توسعه سریع را در زمینه های کاربردی متعدد امکان پذیر می کند.
سوالات عمومی
1حساسيت حرارتي چيست؟
حساسیت حرارتی، همچنین به نام NETD (تفاوت دمای معادل سر و صدا) ، یک پارامتر کلیدی برای ارزیابی دوربین های تصویربرداری حرارتی موج متوسط (MWIR) و موج طولانی (LWIR) است.به طور مستقیم با وضوح اندازه گیری شده توسط تصویرگر حرارتی مرتبط استاین یک مقدار عددی است که نشان دهنده نسبت سیگنال به سر و صدا از تفاوت دمای است و در میلی کلفین (mK) اندازه گیری می شود. هرچه مقدار حساسیت حرارتی کمتر باشد،هرچه حساسیت بالاتر باشد و تصویر روشن تر باشد.
2کاربرد تصویربرداری حرارتی چیست؟
اندازه گیری دما و تصویربرداری در تمام آب و هوا دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز است.محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده ای در امنیت و نظارت استفاده می شود، بار مفید UAV ، بازرسی صنعتی ، آتش نشانی ، تعمیر پیش بینی ، ADAS ، پیشگیری از بیماری های همه گیر ، AIoT و غیره
