ماژول تصویربرداری حرارتی LWIR 640x512 12μM خنک نشده برای نجات آتش نشانی
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 640x512 | مصرف برق | 0.8 وات |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
NETD | <40mK | نرخ فریم | 25 هرتز / 30 هرتز |
برجسته | ماژول تصویربرداری حرارتی آتش نشانی LWIR,ماژول تصویربرداری حرارتی نجات LWIR,هسته دوربین حرارتی LWIR 640x512 |

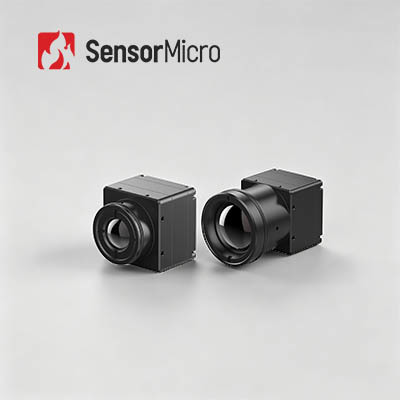

ماژول تصویربرداری حرارتی LWIR 640x512 12μM خنک نشده برای آتش نشانی و نجات
ماژول دوربین حرارتی LWIR 640x512/12μm خنک نشده با تصویربرداری حرارتی شفاف
ماژول حرارتی TWIN612 محصول جدیدی است که توسط Global Sensor Technology توسعه یافته است.ردیاب مادون قرمز خنک نشده بسته سرامیکی 640×512/12 میکرومتر را ادغام می کند.ماژول حرارتی TWIN612 با NETD معمولی 40mk میتواند تصویر واضحتر، واضحتر و دقیقتری ارائه دهد.
ماژول حرارتی با محدوده اندازهگیری دمای -20℃~150℃/0~550℃، دقت ±2℃ یا ±2% و نرخ فریم تا 30 هرتز، تصویر حرارتی صاف و اندازهگیری دقیق دما را تضمین میکند.
ماژول حرارتی TWIN612 دارای مزایای طراحی فشرده، ساختار سبک وزن و مصرف انرژی کم 0.8 وات است.با الگوریتمهای تصویر پیشرفته و عملکرد اندازهگیری دما، ماژول حرارتی TWIN612 تصاویر پایدارتر و دمای دقیقتری ارائه میدهد.
فرآیند بسته بندی سرامیکی شبیه به بسته بندی فلزی است که یک فناوری بسته بندی آشکارساز مادون قرمز بالغ است.در مقایسه با بسته بندی فلزی، حجم و وزن آشکارساز بسته بندی شده بسیار کاهش می یابد.بنابراین، ماژول حرارتی TWIN612 را می توان برای صنایعی که دارای الزامات سختگیرانه در اندازه، وزن و مصرف انرژی هستند، اعمال کرد.
- اندازه کوچک: 25.4mm×25.4mm×35mm
- وزن سبک: 25 گرم
- NETD معمولی<40mk
- تصویربرداری حرارتی واضح و واضح
- مصرف برق معمولی کمتر از 0.8W
مدل | TWIN612/R |
عملکرد آشکارساز IR | |
وضوح | 640×512 |
اندازه پیکسل | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD معمولی | <40mK |
پردازش تصویر | |
نرخ فریم | 25 هرتز / 30 هرتز |
زمان راه اندازی | 6 ثانیه |
ویدئوی آنالوگ | PAL/NTSC |
ویدئوی دیجیتال | YUV/BT.656/LVDS/USB2.0 |
نمایش تصویر | 11 در مجموع (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot) |
الگوریتم تصویر | NUC/3D/2D/DRC/EE |
مشخصات برق | |
رابط خارجی استاندارد | 50 پین_HRS |
رابط ارتباطی | RS232/USB2.0 |
ولتاژ تغذیه | 4 تا 5.5 ولت |
مصرف برق معمولی | 0.8 وات |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10℃~50℃ |
محدوده اندازه گیری دما | -20℃~150℃، 0℃~550℃ |
دقت اندازه گیری دما | بیشتر از ± 2 ℃ یا ± 2٪ |
SDK | ویندوز/لینوکس؛دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
ویژگیهای فیزیکی | |
ابعاد (میلی متر) | 25.4×25.4×35 (بدون لنز) |
وزن | 25 گرم (بدون لنز) |
سازگاری با محیط | |
دمای عملیاتی | -40℃℃+70℃ |
دمای ذخیره سازی | -45℃℃+85℃ |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | 5.35 گرم، 3 محور |
شوکه شدن | نیمه سینوسی، 40 گرم/11 میلی ثانیه، 3 محور، 6 جهت |
اپتیک | |
لنز اختیاری | Athermal ثابت: 13mm |
ماژول تصویربرداری حرارتی TWIN612/R در زمینه ترموگرافی، نظارت بر امنیت، بارهای پهپاد، ربات ها، سخت افزار هوشمند، ADAS، آتش نشانی و نجات استفاده می شود.
1. تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز نوعی روش است که از اشعه مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیا استفاده می کند.با توجه به تفاوت تابش بین جسم و محیط پسزمینه و تفاوت تابش هر قسمت از خود جسم، تصویر حرارتی مادون قرمز میتواند نوسان تابش هر قسمت از صحنه را نشان دهد، بنابراین ویژگیهای صحنه را نشان میدهد.
2. مزیت تصویربرداری حرارتی مادون قرمز چیست؟
--- از طریق تاریکی مطلق ببینید
---شناسایی تحت استتار
---تشخیص برد بلند
---تشخیص توزیع گرما
--- اندازه گیری دما بدون تماس
--- آگاهی شغلی
---و غیره
3. کاربردهای تصویربرداری حرارتی مادون قرمز چیست؟
اندازه گیری دما و تصویربرداری در تمام شرایط آب و هوایی دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز هستند.محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده در برق، امنیت و نظارت، تولید صنعتی، تحقیقات علمی، درمان پزشکی و سایر زمینه های سنتی استفاده می شود.
