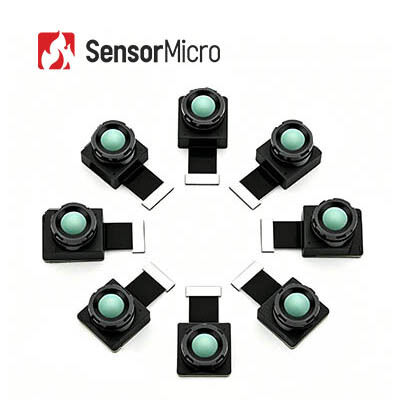

ماژول تصویربرداری حرارتی بدون خنک شدن 256x192 رزولوشن 12μm پیکسل پیچ برای امنیت و ترموگرافی

  • Uncooled Thermal Imaging Module 256x192 Resolution 12μm Pixel Pitch for Security and Thermography
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل TIMO212
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 256x192 محدوده اندازه گیری دما -20℃~+550℃
محدوده طیفی 8 تا 14 میکرومتر Pixel Pitch 12 میکرومتر
حالت فوکوس بدون تمرکز نرخ فریم ترموگرافی: 25 هرتز، تصویربرداری: 50 هرتز
برجسته کردن

ماژول تصویربرداری حرارتی بدون خنک شدن 256x192

,

ماژول تصویربرداری حرارتی بدون خنک شدن دوربین امنیتی

,

هسته دوربین حرارتی 12um Pixel Pitch
پیام بگذارید
توضیحات محصول
ماژول تصویربرداری حرارتی بدون خنک کننده 256x192/12 میکرومتر برای دوربین امنیتی
مرور کلی محصول
TIMO212 شامل یک آشکارساز مادون قرمز با اندازه فوق العاده کوچک 256x192/12 میکرومتر در بسته بندی سطح ویفر (WLP) است که طیف مادون قرمز موج بلند (LWIR) را در محدوده 8 تا 14 میکرومتر ثبت می کند.
به دلیل بهینه سازی کامل SWaP-C، ماژول دوربین حرارتی TIMO212 را می توان در دوربین های مادون قرمز با الزامات سختگیرانه در مورد اندازه و وزن ادغام کرد.
ماژول دوربین حرارتی TIMO212 به طور گسترده در نظارت امنیتی، ترموگرافی، دستگاه های پوشیدنی، الکترونیک خودرو، خانه هوشمند و تشخیص موجودات زنده استفاده می شود.
ویژگی های اصلی
  • ماژول فوق العاده کوچک با بهینه سازی نهایی SWaP-C
    • آشکارساز بسته بندی شده در سطح ویفر + اپتیک سطح ویفر + شاتر شیر الکترومغناطیسی میکرو
    • کوچکترین ماژول حرارتی مادون قرمز، که قابلیت تصویربرداری حرارتی اساسی را با حداکثر بهره وری هزینه امکان پذیر می کند
    • اندازه فشرده، سبک وزن و مصرف کم انرژی، ایده آل برای ادغام در دستگاه های مینیاتوری
  • گزینه های اپتیک انعطاف پذیر، اندازه گیری دقیق دما
    • گزینه های لنز متعدد در دسترس، از جمله زاویه دید عریض و تله فوتو، برای برآورده کردن نیازهای متنوع برنامه
    • اندازه گیری دمای با دقت بالا با دقت تا ±2 درجه سانتیگراد؛ از نظارت بر دما در منطقه ای و تمام فریم پشتیبانی می کند
  • ادغام آسان، توسعه سریع
    • از رابط تصویر DVP پشتیبانی می کند، سازگار با پلتفرم های مختلف جاسازی شده
    • مطابق با استانداردهای زیست محیطی RoHS 2.0
مشخصات محصول
مدل TIMO212
وضوح 256×192
اندازه پیکسل 12 میکرومتر
پاسخ طیفی 8-14 میکرومتر
حالت فوکوس فوکوس آزاد
لنز (HFOV/FL) 17.5 درجه/10 میلی متر | 25 درجه/7 میلی متر | 56 درجه/3.2 میلی متر | 90 درجه/2.1 میلی متر
وزن (گرم) 5.1±0.4 | 4.4±0.4 | 2±0.2 | 4.8±0.4
اندازه (میلی متر، بدون FPC) 16×14×18 | 16×14×14.6 | 14×12×9.8 | 16×14×15.6
تعداد پین 40 پین
داده خروجی 14 بیت خام
نرخ فریم ترموگرافی: 25 هرتز، تصویربرداری: 50 هرتز
محدوده اندازه گیری دما -20 درجه سانتیگراد ~ +550 درجه سانتیگراد (-20 درجه سانتیگراد ~ +150 درجه سانتیگراد | +100 درجه سانتیگراد ~ 550 درجه سانتیگراد)
دقت اندازه گیری دما بزرگتر از ±2 درجه سانتیگراد / ±2%
دمای عملیاتی -20 درجه سانتیگراد ~ +60 درجه سانتیگراد
رطوبت 5%~85%
دمای ذخیره سازی -45 درجه سانتیگراد ~ +85 درجه سانتیگراد
گواهینامه RoHS 2.0 / REACH
کاربردهای صنعتی
ماژول تصویربرداری حرارتی TIMO212 در نظارت امنیتی، ترموگرافی، دستگاه های پوشیدنی، الکترونیک خودرو، خانه هوشمند و تشخیص موجودات زنده کاربرد دارد.
خط تولید ما
  • حساسیت بالا و عملکرد عالی
  • فناوری پیشرو در صنعت مادون قرمز جهان
  • آشکارسازهای مادون قرمز مختلف در دسترس - هم آشکارسازهای مادون قرمز بدون خنک کننده و هم خنک کننده در فرمت ها و اندازه های پیکسل مختلف
  • تولید انبوه برای اطمینان از تحویل سریع - سه خط تولید با ظرفیت تولید سالانه تا میلیون ها آشکارساز
سوالات متداول
چگونه وضوح آشکارساز مادون قرمز مناسب را انتخاب کنیم؟
این به نیازها و کاربردهای واقعی محصولات شما بستگی دارد و قیمت نیز عاملی است که باید در نظر گرفته شود. اگر کیفیت تصویر حیاتی نیست، می توانید آشکارسازهای مادون قرمز با وضوح پایین تر مانند 120x90، 256x192 یا 400x300 را انتخاب کنید. اگر برای اهداف خاصی مانند نظارت از راه دور به تصاویر بسیار واضح نیاز دارید، می توانید آشکارسازهای مادون قرمز با وضوح بالا 1280x1024 را انتخاب کنید.
چگونه رنگ کاذب مناسب را برای تصویربرداری حرارتی انتخاب کنیم؟
  • خاکستری سفید برای اهداف با اختلاف دمای کم مناسب تر است
  • قرمز و آبی برای صحنه هایی که نیاز به یافتن نقاط مشکل دارند مناسب تر است
  • قرمز آهنی پالت رنگ استاندارد صنعت برق است
توجه: صرف نظر از اینکه کدام پالت را انتخاب می کنید، اندازه گیری دمای حرارتی تغییر نخواهد کرد.
چگونه لنز دوربین حرارتی مادون قرمز مناسب را انتخاب کنیم؟
  • لنز استاندارد می تواند اهداف معمولی را در فاصله مناسب برآورده کند
  • لنز تله فوتو برای اهداف نسبتاً کوچک که نیاز به مشاهده از راه دور دارند مناسب است
  • لنز زاویه دید عریض برای دیدن جزئیات بیشتر اشیاء در فواصل نزدیک بهتر است
  • لنز ماکرو برای مشاهده اهداف بسیار کوچک در فواصل نزدیک، مانند مدارهای تراشه، است
