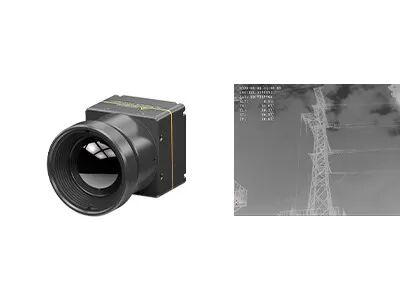

هسته دوربین حرارتی پهپاد 640x512 12μm برای وسایل نقلیه هوایی بدون سرنشین
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xمحدوده طیفی | 8 تا 14 میکرومتر | وضوح | 640x512 / 12μm |
---|---|---|---|
محدوده دما | -20℃~+550℃ (قابل تنظیم) | NETD | <40mK |
دقت دما | ± 3 ℃ یا ± 3٪ | اندازه | 25.4x25.4x14.1 میلی متر |
برجسته | هسته دوربین حرارتی پهپاد 12um,هسته دوربین حرارتی وسایل نقلیه هوایی بدون سرنشین,هسته دوربین حرارتی پهپاد پهپاد |
دوربین حرارتی پهپاد 640x512 / 12μm، دوربین تصویربرداری حرارتی برای وسایل نقلیه هوایی بدون سرنشین
دوربین حرارتی COIN612R برای پهپاد توسط Global Sensor Technology (GST) توسعه یافته است.آی تیاز نظر اندازه کوچک و وزن سبک است که به راحتی می توان آن را در پهپادهای سبک ادغام کرد تا نظارت بر شرایط هوا و زمین در همه شرایط آب و هوایی انجام شود.
هسته دوربین مادون قرمز COIN612R ردیاب حرارتی مادون قرمز 640x512 / 12μm (WLP) را یکپارچه می کند.از ویژگی های ارائه تصویر واضح و واضح، اندازه جمع و جور و هزینه کم برخوردار است.این ماژول دوربین حرارتی همچنین دارای یک عملکرد حرارتی اختیاری با محدوده اندازه گیری از -20 ~ 550 ℃ برای اندازه گیری دمای صنعتی است.
Global Sensor Technology در طراحی، ساخت، فروش و بازاریابی سنسور تشخیصگر حرارتی و ماژول حسگر تصویر حرارتی تخصص دارد.ما می توانیم انواع راه حل های تصویربرداری حرارتی مادون قرمز را به مشتریان خود ارائه دهیم که زمان توسعه ثانویه را کوتاه می کند و هزینه را برای مشتریان بسیار کاهش می دهد.
- اندازه کوچک
- سبک وزن
- NETD≤50mk
- تصویر با کیفیت بالا
- مصرف برق کم
- توسعه و ادغام سریع
مدل | COIN612R |
عملکرد آشکارساز IR | |
وضوح | 640x512 |
Pixel Pitch | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD | ≤50 میلیون |
پردازش تصویر | |
نرخ فریم | 25 هرتز / 30 هرتز |
زمان راه اندازی | <5 ثانیه |
ویدئوی آنالوگ | PAL/NTSC |
ویدیو دیجیتال | RAW/YUV/BT656;USB2.0;پشتیبانی از خط پارامتر اندازه گیری دما |
حالت کم نور | خطی / هیستوگرام / مختلط |
زوم دیجیتال | زوم مداوم 1 تا 8 برابر، اندازه مرحله 1/8 (خروجی YUV) |
نمایش تصویر | مشکی داغ/سفید داغ/رنگ شبه |
جهت تصویر | به صورت افقی |
الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
مشخصات برق | |
رابط خارجی استاندارد | 30 پین_HRS |
حالت ارتباطی | RS232-TTL، USB2.0 |
ولتاژ تغذیه | 3.5 ~ 5.5 ولت |
مصرف برق معمولی | <1W |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10 درجه سانتیگراد تا 50 درجه سانتیگراد |
محدوده اندازه گیری دما | -20°C~150°C، 100°C~550°C (قابل تنظیم) |
دقت دما | بیشتر از 3± درجه سانتیگراد یا 3±٪ (معمولی) |
SDK | پشتیبانی از Windows/Linux SDK.تجزیه و تحلیل جریان ویدئو و تبدیل از مقیاس خاکستری به دما را درک کنید |
خصوصیات فیزیکی | |
ابعاد (میلی متر) | 25.4x25.4x25.8 (با لنز 8.8 میلیمتری) 25.4X25.4X39.5 (با لنز 13mm) 25.4X25.4X38.3 (با لنز 19mm) |
وزن | 22 گرم ± 1 گرم (با لنز 8.8 میلی متری) 42 گرم ± 1 گرم (با لنز 13 میلی متری) 40 گرم ± 1 گرم (با لنز 19 میلی متری) |
سازگاری محیطی | |
دمای عملیات | -40 درجه سانتی گراد ~ 70+ درجه سانتی گراد |
دمای ذخیره سازی | -45 درجه سانتیگراد ~ +85 درجه سانتیگراد |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | لرزش تصادفی 5.35 گرم، 3 محور |
شوکه شدن | موج نیمه سینوسی، 40 گرم/11 میلی ثانیه، 3 محور 6 جهت |
اپتیک | |
لنز اختیاری | فوکوس ثابت Athermal: 8.8mm/13mm/19mm |
دوربین حرارتی COIN612R برای پهپاد را می توان برای بازرسی برق، بازرسی فتوولتائیک، تشخیص حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات در بلایا، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره استفاده کرد.
1. تصویربرداری حرارتی مادون قرمز چیست؟
در طبیعت، تمام اجسامی که دمای آنها بالاتر از صفر مطلق (- 273 ℃) است، می توانند پرتوهای فروسرخ بتابانند.با استفاده از ردیاب دوربین مادون قرمز برای اندازه گیری اختلاف دمای تابش مادون قرمز بین خود هدف و پس زمینه، می توانید تصاویر مادون قرمز مختلفی را دریافت کنید که به آنها تصاویر حرارتی نیز می گویند.
2. آشکارسازهای مادون قرمز چگونه کار می کنند؟
تشعشعات مادون قرمزی که از هدف ساطع می شود وارد محدوده حسگر آشکارساز حرارتی می شود، سپس آشکارساز مادون قرمز سیگنال تشعشع با شدت های مختلف را به سیگنال الکتریکی مربوطه تبدیل می کند و سپس از طریق تقویت و پردازش تصویری، تصویر مادون قرمز را تشکیل می دهد که توسط دستگاه قابل مشاهده است. چشم غیر مسلح.
3. مزایای آشکارسازهای مادون قرمز خنک شده چیست؟
آشکارساز صفحه کانونی مادون قرمز خنکشده در دمای پایینی کار میکند که توسط یک خنککننده dewar آشکارساز (ddc) ارائه میشود.حساسیت بالایی دارد و می تواند تفاوت دمایی ظریف تری را نسبت به آشکارساز مادون قرمز خنک نشده تشخیص دهد.این می تواند اشیاء را در یک برد بسیار طولانی که بیش از ده کیلومتر دورتر است شناسایی، شناسایی و تشخیص دهد.ساختار آشکارساز خنک شده بسیار پیچیده است که منجر به هزینه نسبتاً بالایی نسبت به آشکارساز خنک نشده می شود.
