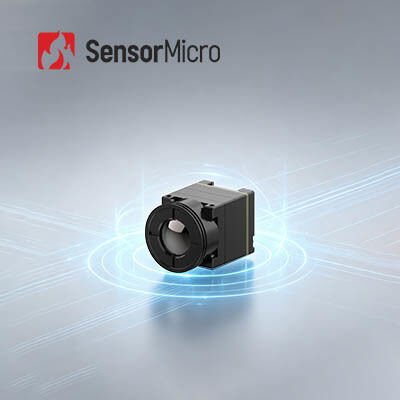

ماژول تصویربرداری حرارتی با وضوح 640x512 با مصرف انرژی بسیار کم و اندازه فشرده برای دستگاه های قابل حمل
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN612R |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | L/C، T/T |
جزئیات محصول
| قطعنامه | 640x512 / 12μm | دقت دما | ± 3 ℃ یا ± 3٪ |
|---|---|---|---|
| NETD معمولی | ≤40mK | محدوده دما | -20℃~+550℃ (قابل تنظیم) |
| محدوده طیفی | 8 تا 14 میکرومتر | اندازه | 25.4×25.4×27.4 (با لنز 9.1 میلیمتری) |
| برجسته کردن | ماژول تصویربرداری حرارتی 650x512,ماژول تصویربرداری حرارتی بارهای پهپاد,دوربین حرارتی پهپاد یکپارچه |
||
توضیحات محصول
ماژول تصویربرداری حرارتی 650x512 که در دستگاه های قابل حمل بینایی شب ادغام شده است
خلاصه ی محصول
طراحی شده برای دستگاه های تصویربرداری حرارتی قابل حمل، هسته دوربین مادون قرمز iTL612 PLUS در بهینه سازی SWaP بسیار عالی است. دارای اندازه بسیار کوچک 17.3 × 17.3 × 24 است.2mm و وزن فوق العاده سبک 13.7±0.5g (با لنز استاندارد 9.1mm) ، این بار ساختاری دستگاه های نهایی را به حداقل می رساند. مصرف انرژی بسیار کم در صنعت 0.65W به طور موثر مصرف انرژی تجهیزات را کاهش می دهد.پشتیبانی از عملیات طولانی مدتبا وجود اندازه فشرده آن، آن را به تصویب می رسد ApexCore 640 × 512/12μm آشکارگر دقت بالا و الگوریتم های تصویربرداری ارتقا یافته، حفظ ≤25mK حساسیت حرارتی بالا و کیفیت تصویربرداری فوق العاده شفاف.طراحی بسیار یکپارچه و سازگاری غنی آن را به یک جزء اصلی ایده آل برای سیستم های تصویربرداری گرما سبک می کند، دستگاه های قابل حمل بینایی شب و تجهیزات شناسایی کوچک.
ویژگی های اصلی
سبک ترین و کمترین بار
- اندازه Ultra-Miniature: 17.3 × 17.3 × 24.2 میلی متر (از جمله لنز 9.1 میلی متر)
- وزن فوق العاده سبک: 13.7±0.5g (از جمله لنز 9.1 میلی متری)
- مصرف برق بسیار کم: به حداقل 0.65W
توسط ApexCore ساخته شده، حساس تر و واضح تر
- توسعه یافته بر اساس نسل بعدی ApexCore آشکارگر مادون قرمز، با حساسیت حرارتی به پایین به عنوان ≤25 mK
- با الگوریتم های پردازش تصویر نسل بعدی برای تصاویر واضح تر بهبود یافته است
توسعه آسان و ادغام بی نقص
- گزینه های مختلف لنز در دسترس برای مناسب شدن با سناریوهای مختلف کاربرد
- از چندین رابط خروجی تصویر پشتیبانی می کند: DVP8، LVDS، MIPI، USB 2.0، و BT.656
- خروجی داده های RAW/YUV/Matrix-TEMP با کنترل پورت سریالی
مشخصات محصول
| مدل | iTL612PLUS |
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 640×512 |
| اندازه پیکسل | 12μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤25mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30 هرتز/50 هرتز |
| زمان شروع | ≤6s |
| ویدیوی دیجیتال | RAW/YUV/Matrix-TEMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 (سیاه داغ/سفید داغ/رنگ کاذب) |
| برق | |
| رابط استاندارد خارجی | رابط 30Pin_HRS: DF40C-30DP-0.4V ((51) |
| رابط خارجی MIPI | 34Pin_Panasonic رابط رابط: AXE634124 |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدیویی دیجیتال | DVP8/LVDS/MIPI/USB2.0/BT656 |
| ولتاژ تغذیه | 4.2-5.5 ولت |
| مصرف برق معمولی | 0.65W |
| ماشین آلات | |
| اندازه (از جمله لنز) | 17.3×17.3×24.2 (لینس 9.1 میلی متری) 17.3×17.3×30.2 (13mm lens) 17.3×17.3×38 (24mm lens) 17.3×17.3×54 (45mm lens) |
| وزن (از جمله لنز) | 13.7±0.5g (لینز 9.1mm) 17.9±0.5g (13mm lens) 27.3±0.5g (24mm lens) 51±0.5g (45mm lens) |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35g، ارتعاش تصادفی، 3- محور |
| تاثیر | نصف موج سینوس، 30g / 11ms، جهت ضربه X محور، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز های نوری | فوکوس ثابت: 9.1/13/24/45mm |
کاربردهای صنعتی
هسته دوربین حرارتی iTL612 PLUS می تواند در زمینه آتش نشانی جنگل، نگهداری برق، بازرسی فتوولتائیک، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل و موارد دیگر استفاده شود.
راه حل های ادغام
طیف گسترده ای از فرمت های محصول از جمله آشکارسازان مادون قرمز، هسته های دوربین و ماژول ها برای پاسخگویی به نیازهای ادغام مختلف.
تنوع غنی محصولات
رزولوشن های متعدد آرایه، اندازه پیکسل، باند های موج و ترکیبی از گزینه های لنز انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند.
عملکرد خارق العاده
تصویربرداری واضح، اندازه جمع و جور، مصرف انرژی کم، حساسیت بالا و قابلیت اطمینان بالا طراحی شده برای انجام در طیف گسترده ای از چالش های زیست محیطی.
ادغام آسان
گزینه های رابط متعدد ادغام را ساده می کند و توسعه سریع را در زمینه های کاربردی متعدد امکان پذیر می کند.
مزایای ما
- سفارشی سازی محصول:تنظیم پیکربندی ها و تطبیق الگوریتم ها برای پاسخگویی به الزامات خاص صنعت
- پشتیبانی فنی و آموزش در محل:فراهم کردن مشتریان اصلی با راه اندازی سیستم عملی و آموزش عملیاتی
- نوآوری مشترک برای محصولات و بازارهای جدید:همکاری با مشتریان برای توسعه مشترک راه حل های کاربردی تحت قرمز نوآورانه
پرسش های مکرر
1تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز یک روش است که از اشعه مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیاء استفاده می کند.این تابش مادون قرمز نامرئی را به تصاویر حرارتی مادون قرمز قابل مشاهده با توزیع دمای سطح هدف تبدیل می کنداجسام مختلف و حتی قسمت های مختلف از یک جسم دارای توانایی تابش و قدرت بازتاب مادون قرمز متفاوت هستند.
2از تصویربرداری مادون قرمز برای چه چیزی استفاده میشه؟
- دید شبانه
- جستجو و نجات
- آزمایش غیر مخرب
- پیشگیری از اپیدمی
- ترموگرافی
- امنیت و نظارت
- آتش نشانی
3ماژول تصویربرداری حرارتی چیست؟
یک ماژول تصویربرداری حرارتی معمولاً شامل یک آشکارساز مادون قرمز، لنز مادون قرمز و الکترونیک سخت افزاری با نرم افزار و الگوریتم جاسازی شده است. این حداقل واحد یک دستگاه تصویربرداری حرارتی است.
