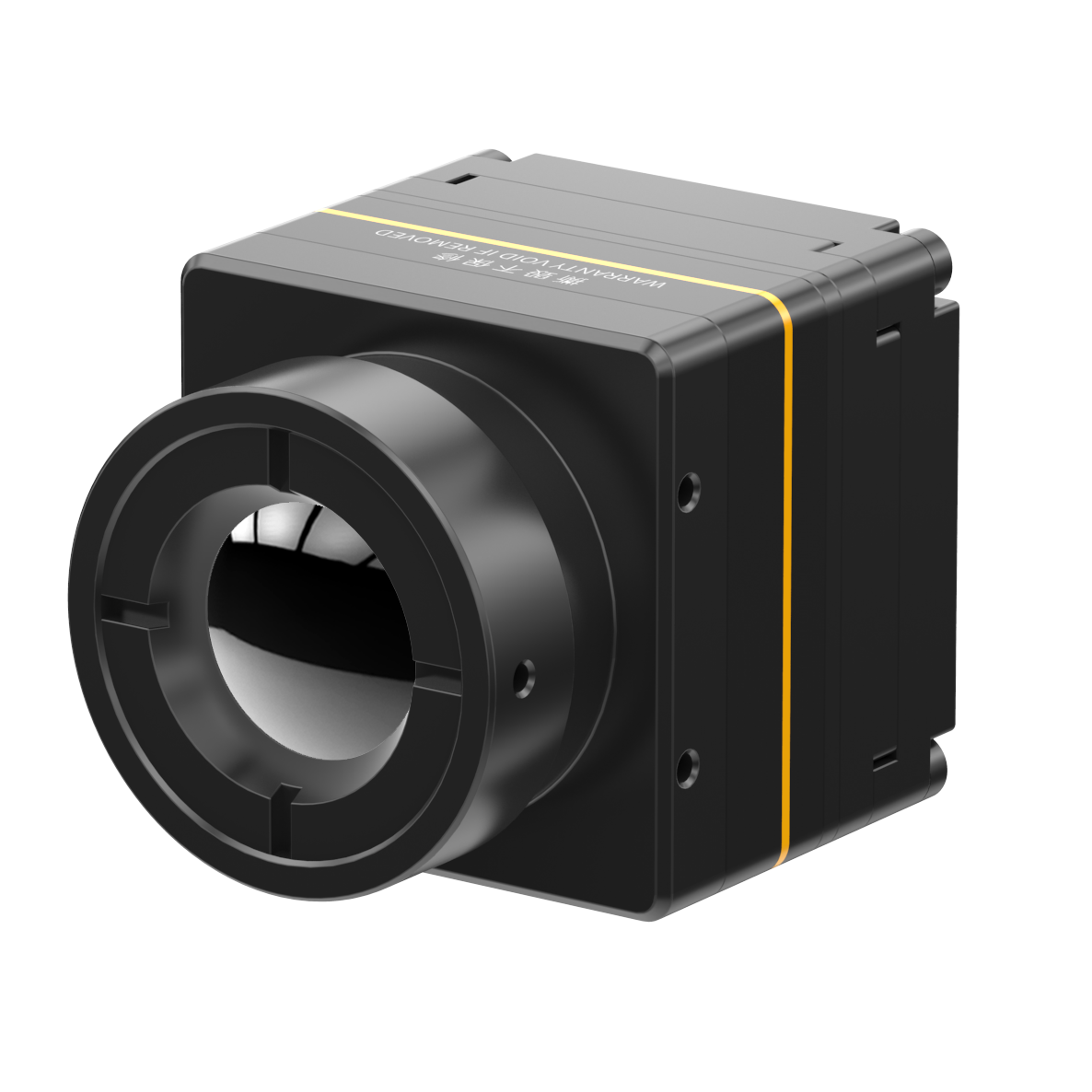

ماژول دوربین حرارتی خنک نشده با الگوریتم تصویر هوشمند مختلف
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN417G2 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | negotiable |
| شرایط پرداخت | L/C، T/T |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| قطعنامه | 384x288 /17μm | NETD | ≤50 میلیون |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | اندازه | 21x22.3x15.6mm (با لنز 9.1mm) |
| محدوده دما | -20℃~+550℃ (قابل تنظیم) | دقت دما | ±3°C یا ±3٪ |
| برجسته کردن | IP67 ماژول دوربین حرارتی خنک نشده,ماژول دوربین حرارتی الگوریتم تصویر هوشمند,دوربین امنیتی حرارتی VOx |
||
توضیحات محصول

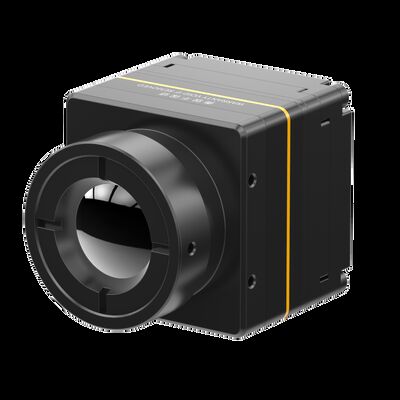

ماژول دوربین حرارتی بدون خنک شدن با الگوریتم تصویر هوشمند مختلف
ماژول تصویربرداری حرارتی
ماژول دوربین حرارتی بدون خنک کننده LWIR برای دوربین امنیتی حرارتی
توضیحات محصول
ماژول مادون قرمز غیر خنک شده COIN417G2 یک نسخه نسل جدید از COIN417 است که توسط SensorMicro توسعه یافته است. این دستگاه یک آشکارگر تصویربرداری مادون قرمز 400x300@17μm Wafer Level Package (WLP) را ادغام می کند.مدار پردازش سیگنال با عملکرد بالا و الگوریتم پردازش تصویر.سه نوع لنز برای ماژول حرارتی COIN417G2 وجود دارد: لنز های ثابت 9.1mm/13mm/19mm برای فاصله های مختلف مشاهده.
با استفاده از آشکارساز مادون قرمز WLP و جهت گیری برای SWaP کاملا بهینه شده، مصرف انرژی معمولی COIN417G2 به میزان 50٪، از 1.4W به 0.7W کاهش یافته است، در حالی که عملکرد آن به خطر نمی افتد. زمان شروع فوق العاده سریع آن به طور قابل توجهی از 10 ثانیه به 3.5 ثانیه بدون انتظار طولانی کاهش می یابد.سطح حفاظت IP67 را تضمین می کند و آزمون ESD را رد می کند: تخلیه تماس ± 4KV، تخلیه هوا ± 8KV.
ماژول مادون قرمز COIN417G2 دارای ارائه تصویر حرارتی تیز و واضح، اندازه فشرده و هزینه پایین است.همچنین دارای یک تابع ترموگرافیک اختیاری با محدوده اندازه گیری از -20 °C ~ 550 °C برای اندازه گیری دمای صنعتی است (تعمیر و گسترش پشتیبانی)
ماژول حرارتی COIN417G2 می تواند نیازهای اندازه گیری دمای از راه دور را برآورده کند.
ویژگی های اصلی
- اندازه کوچک: 25.4x25.4x29.3mm (با لنز 9.1mm)
- وزن سبک: 29g±3g (با لنز 9.1mm)
- NETD معمولی ≤40mk
- کیفیت تصویر بهبود یافته
- مصرف برق کم
- توسعه سریع و ادغام
مشخصات محصول
| مدل | COIN417G2/R |
| عملکرد آشکارگر IR | |
| مواد | VOx |
| قطعنامه | 400×300 |
| پیکسل پیچ | 17μm |
| دامنه طیف | 8μm ~ 14μm |
| NETD معمولی | ≤40mK |
| پردازش تصویر | |
| نرخ فریم | 50Hz/30Hz/25Hz |
| زمان شروع | 3s |
| ویدیوی آنالوگ | PAL/NTSC |
| ویدیوی دیجیتال | RAW/YUV/BT656 |
| الگوریتم تصویر | اصلاح عدم یکسانی (NUC) کاهش 3D سر و صدا (3DNR) کاهش 2D سر و صدا (DNS) فشرده سازی دامنه پویا (DRC) تقویت لبه (EE) |
| زوم دیجیتال | 1X ~ 8X زوم مستمر، 1/8 اندازه گام (خرید UV) |
| نمایش تصویر | سیاه داغ/سفید داغ/رنگ کاذب |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدیو |
| مشخصات الکتریکی | |
| رابط استاندارد خارجی | 50Pin_HRS: DF40C-50DP-0.4V ((51) ، (HRS، مرد) |
| کارت افزونه ی USB | نوع C |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدیویی دیجیتال | CMOS8/CMOS16/LVDS/USB2.0 |
| ولتاژ تغذیه | ۴ تا ۵٫۵ ولت |
| مصرف برق معمولی | 0.7W |
| اندازه گیری دمای | |
| محدوده دمای عملیاتی | -10°C تا +50°C |
| محدوده اندازه گیری دمای | -20°C~150°C، 0°C~550°C؛ پشتیبانی از سفارشی سازی و گسترش |
| دقت اندازه گیری دمای | بیشتر از ±3°C یا ±3٪ |
| اندازه گیری دمای منطقه ای | حداکثر، حداقل و میانگین ارزش دمای منطقه ای خروجی |
| SDK | ویندوز / لینوکس / ARM؛ تجزیه و تحلیل جریان ویدیو و تبدیل از خاکستری به درجه حرارت |
| ویژگی های فیزیکی | |
| اندازه (ملی متر) | 25.4×25.4×29.3 ((با لنز 9.1mm) 25.4×25.4×41.2 ((با لنز 13 میلی متری) 25.4×25.4×40 ((با لنز 19 میلی متری) |
| وزن | 29g±3g ((با لنز 9.1mm) 42g±3g ((با لنز 13mm) 44g±3g ((با لنز 19mm) |
| سازگاری با محیط زیست | |
| دمای کار | -40°C+70°C |
| دمای ذخیره سازی | -45°C+85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35 گرام، سه محور |
| شوک | نصف موج سینوس، 40g/11ms، 3- محور، 6- جهت |
| گواهینامه ها | ROHS2.0/REACH |
| اپتیک | |
| لنز اختیاری | ثابت: 9.1mm/13mm/19mm |
| سطح حفاظت | IP67 |
کاربردهای صنعتی
ماژول حرارتی COIN417G2 در ترموگرافی ، نظارت امنیتی ، آتش نشانی و نجات ، در فضای باز ، AIoT ، سخت افزار هوشمند ، بار مفید UAV ، ADAS و غیره استفاده می شود.
تصویربرداری حرارتی شفاف
سوالات عمومی
1چرا تکنولوژی تصویربرداری حرارتی در بینایی شب محبوب است؟
در صنعت بینایی شب، تصویربرداری حرارتی مزایای برجسته ای در فاصله های طولانی، پنهان شدن و مقاومت در برابر محیط تصویربرداری خشن دارد.
2مزایای تصویربرداری حرارتی مادون قرمز در سیستم دید خودرو چیست؟
سیستم تصویربرداری حرارتی مادون قرمز خودرو یک نوع سیستم ADAS (سیستم کمک رانندگی پیشرفته) است.که تابش مادون قرمز هدف را به تصویر مادون قرمز قابل مشاهده با چشم غیر مسلح تبدیل می کندتشعشعات مادون قرمز اين اجسام تمام وقت اتفاق ميفته و تحت تاثير عوامل آب و هواي بيروني قرار نميگيرهسیستم بینایی در هواپیما که توسط تکنولوژی تصویربرداری حرارتی پشتیبانی می شود تحت تأثیر آب و هوا مانند شب نیست.، باران، برف، مه، شن و غبار و می تواند تصاویر روشن جاده را در مقابل خودرو در طول روز ارائه دهد و همچنین می تواند تداخل درخشش را در هنگام رانندگی رو به رو حذف کند.
