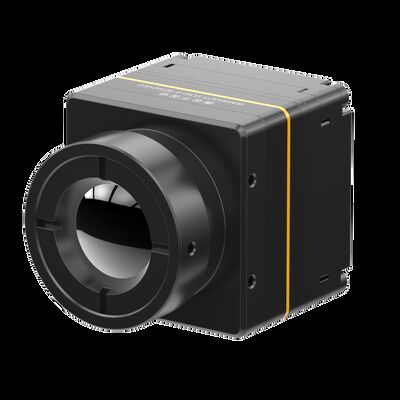

ماژول حرارتی خنک نشده فوق العاده فشرده با لنز 9.1 / 13 / 19 میلی متر
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN417G2 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | negotiable |
| شرایط پرداخت | L/C، T/T |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| قطعنامه | 384x288 /17μm | NETD | ≤50 میلیون |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | اندازه | 21x22.3x15.6mm (با لنز 9.1mm) |
| محدوده دما | -20℃~+550℃ (قابل تنظیم) | دقت دما | ±3°C یا ±3٪ |
| برجسته کردن | ماژول حرارتی خنک نشده با لنز 9.1 میلی متری,ماژول حرارتی خنک نشده با لنز 13 میلی متری,ماژول دوربین حرارتی با لنز 19 میلی متری |
||
توضیحات محصول

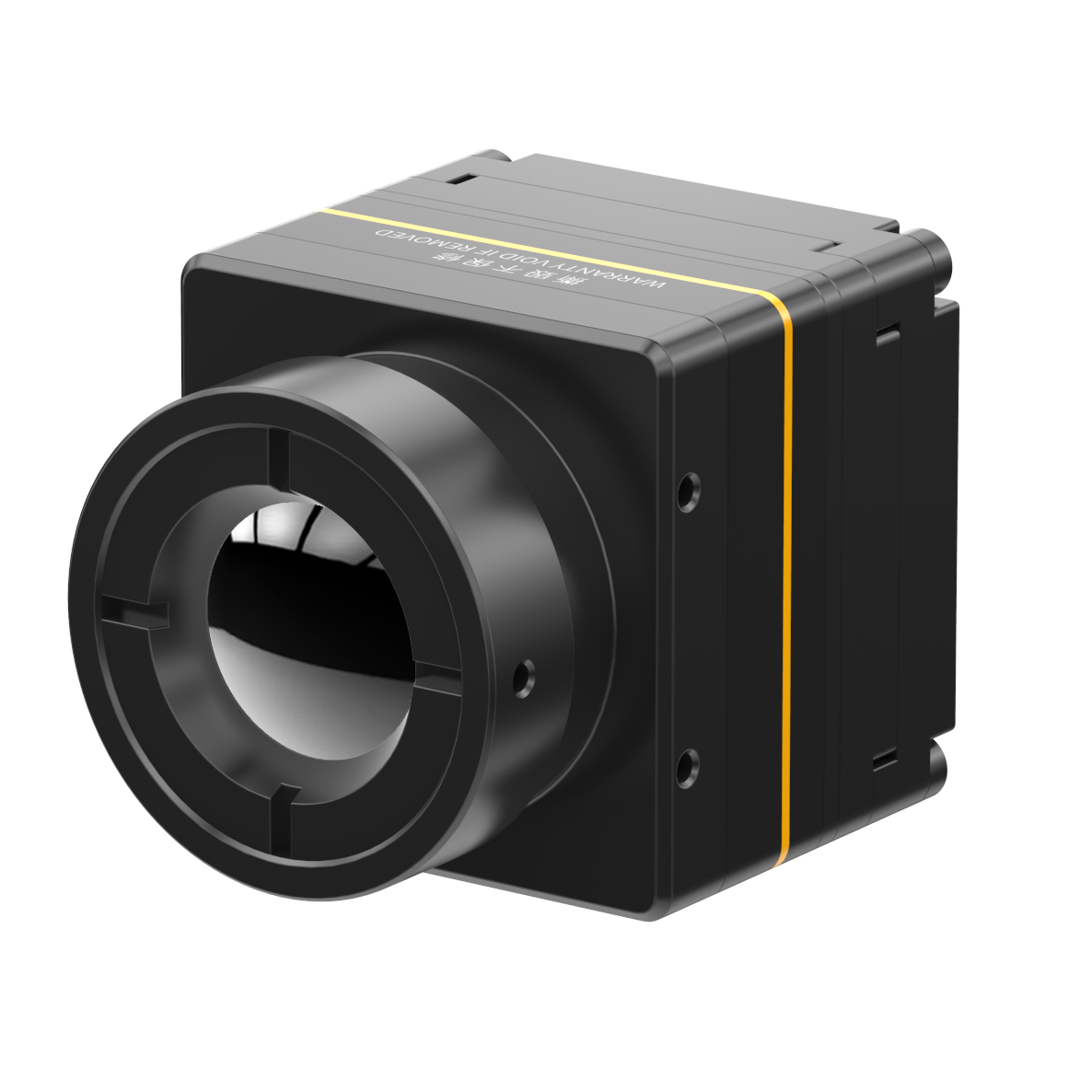

ماژول دوربین حرارتی امنیتی
ماژول حرارتی غیر خنکشونده برای امنیت و نظارت با لنز 9.1/13/19 میلیمتری
توضیحات محصول
SensorMicro یک بار ماژول حرارتی COIN417 را با ساختار فوقالعاده فشردهای که تقریباً به اندازه یک سکه یک دلاری است، راهاندازی کرد. اکنون، نسل جدیدی از راه میرسد: ماژول حرارتی غیر خنکشونده COIN417G2. نه تنها ساختار بهروزرسانی شده است، بلکه ارتقاء عملکرد همهجانبه نیز وجود دارد.
هسته مادون قرمز COIN417G2 از آخرین نسخه آشکارساز مادون قرمز سطح ویفر 384x288 بدون TEC استفاده میکند.با تأکید بر عملکرد، ماهیت علمی و راحتی به عنوان مرکز و هدف طراحی به جای ظاهر، نسخه جدید توجه بیشتری به عملکرد دارد. بدنه قطعات انباشته شده را با ساختار کلی خود مختصرتر کاهش میدهد.
این ماژول، آشکارساز تصویربرداری مادون قرمز 400x300@17μm با بسته سطح ویفر (WLP)، مدار پردازش سیگنال با کارایی بالا و الگوریتم پردازش تصویر را ادغام میکند.
ماژول مادون قرمز COIN417G2 دارای ارائه تصویر حرارتی واضح و شفاف، اندازه جمع و جور و کم هزینه است. همچنین دارای یک عملکرد ترموگرافی اختیاری با محدوده اندازهگیری از -20℃ تا 550℃ برای اندازهگیری دمای صنعتی است.
ویژگی های اصلی
- اندازه مینی: 25.4x25.4x29.3mm (با لنز 9.1mm)
- وزن سبک: 29g±3g (با لنز 9.1mm)
- NETD معمولی ≤40mk
- کیفیت تصویر بهبود یافته
- مصرف برق کم
- توسعه و ادغام سریع
مشخصات محصول
| مدل | COIN417G2/R |
| عملکرد آشکارساز IR | |
| جنس | VOx |
| وضوح | 400×300 |
| فاصله پیکسل | 17μm |
| محدوده طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤40mK |
| پردازش تصویر | |
| نرخ فریم | 50Hz/30Hz/25Hz |
| زمان راهاندازی | 3s |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدئوی دیجیتال | RAW/YUV/BT656 |
| الگوریتم تصویر | تصحیح غیر یکنواختی (NUC) کاهش نویز سه بعدی (3DNR) کاهش نویز دو بعدی (DNS) فشردهسازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
| زوم دیجیتال | زوم پیوسته 1X~8X، اندازه گام 1/8 (خروجی YUV) |
| نمایش تصویر | Black Hot/White Hot/Pseudo Color |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| مشخصات الکتریکی | |
| رابط خارجی استاندارد | 50Pin_HRS: DF40C-50DP-0.4V(51), (HRS, Male) |
| برد توسعه USB | Type-C |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدئوی دیجیتال | CMOS8/CMOS16/LVDS/USB2.0 |
| ولتاژ تغذیه | 4~5.5V |
| مصرف برق معمولی | 0.7W |
| اندازه گیری دما | |
| محدوده دمای عملیاتی | -10℃~+50℃ |
| محدوده اندازهگیری دما | -20℃~150℃, 0℃~550℃; پشتیبانی از سفارشیسازی و توسعه |
| دقت اندازهگیری دما | بزرگتر از ±3℃ یا ±3% |
| اندازهگیری دمای منطقهای | پشتیبانی از حداکثر، حداقل و میانگین مقدار دمای منطقهای خروجی |
| SDK | Windows/Linux/ARM; دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
| ویژگی های فیزیکی | |
| اندازه (mm) | 25.4×25.4×29.3 (با لنز 9.1mm) 25.4×25.4×41.2 (با لنز 13mm) 25.4×25.4×40 (با لنز 19mm) |
| وزن | 29g±3g (با لنز 9.1mm) 42g±3g (با لنز 13mm) 44g±3g (با لنز 19mm) |
| سازگاری با محیط زیست | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5%~95%, غیر متراکم |
| لرزش | 5.35grms, 3-axis |
| ضربه | نیمه سینوسی، 40g/11ms, 3-axis, 6-direction |
| گواهینامه ها | ROHS2.0/REACH |
| اپتیک | |
| لنز اختیاری | آترمال ثابت: 9.1mm/13mm/19mm |
| سطح حفاظت | IP67 |
کاربردهای صنعتی
ماژول حرارتی COIN417G2 در ترموگرافی، نظارت امنیتی، آتش نشانی و نجات، فضای باز، AIoT، سخت افزار هوشمند، محموله پهپادها، ADAS و غیره استفاده میشود.
لنزهای مختلف موجود است
سوالات متداول
1. ترموگرافی مادون قرمز چیست؟
ترموگرافی یک فناوری جدید و موثر از روش تشخیصی غیر تهاجمی است که بر اساس تشخیص دمای سطح شیء است. تابش مادون قرمز (IR) ساطع شده از یک شیء ثبت و به صورت یک نقشه توزیع دما تجسم میشود.
2. ترموگرافی مادون قرمز برای چه مواردی میتواند استفاده شود؟
تصویر حرارتی مادون قرمز میتواند برای انجام بازرسیهای خانگی، تعیین عیوب ساختاری، خطاهای الکتریکی، خطاهای مکانیکی، تغییرات فیزیولوژیکی در افراد و حیوانات و موارد دیگر استفاده شود.
3. مزایای ترموگرافی مادون قرمز چیست؟
برای آزمایش غیر مخرب، آزمایش ساده و پاسخ سریع بدون آسیب است که منجر به صرفه جویی در هزینهها، افزایش راندمان کار، کاهش نیروی انسانی و استهلاک تجهیزات میشود.
برای ترموگرافی پزشکی، یافتن مشکلات پنهان در بدن انسان بسیار کارآمد است، 100٪ ایمن بدون تابش و درد است که یک ابزار ایدهآل برای غربالگری اولیه سلامت است.
