هسته دوربین حرارتی LWIR 256x192 مینیاتوری خنک نشده 12μm برای یکپارچه سازی نظارت

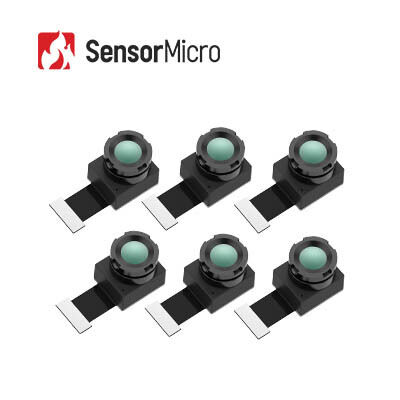

  • Miniature Uncooled 256x192 12μm LWIR Thermal Camera Core for Surveillance Integration
محل منبع ووهان ، استان هوبی ، چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل TIMO212
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 256x192 حالت فوکوس بدون تمرکز
محدوده طیفی 8 تا 14 میکرومتر Pixel Pitch 12 میکرومتر
نرخ فریم ترموگرافی: 25 هرتز، تصویربرداری: 50 هرتز دقت اندازه گیری دما بیشتر از ± 2 ℃ / ± 2٪
برجسته کردن

هسته دوربین حرارتی LWIR مینیاتوری خنک نشده

,

هسته دوربین حرارتی LWIR نظارتی

,

هسته دوربین LWIR خنک نشده 256x192
پیام بگذارید
توضیحات محصول
هسته دوربین حرارتی 12μm LWIR خنک نشده LWIR 256x192 ادغام شده در دوربین مداربسته
بررسی اجمالی محصول

TIMO212 یک ماژول مینیاتوری مادون قرمز خنک‌نشده است که دارای آشکارساز سطح ویفر 256×192/12 میکرومتر، لنز نوری سطح ویفر، و دریچه شیر الکترومغناطیسی میکرومغناطیسی است. این اطلاعات دما و توزیع گرما را برای مناطق هدف خاص امکان پذیر می کند. طراحی شده برای ادغام در بخش‌های مختلف از جمله پایانه‌های تلفن همراه، ابزارآلات و مترها، و برنامه‌های IoT، کوچک‌سازی استثنایی و مصرف انرژی فوق‌العاده کم را ارائه می‌کند و در عین حال از چندین گزینه لنز میدان دید پشتیبانی می‌کند.

ویژگی های کلیدی
  • ماژول فوق مینیاتوری:آشکارساز بسته بندی شده در سطح ویفر + اپتیک سطح ویفر + دریچه شیر الکترومغناطیسی میکرو - کوچکترین ماژول حرارتی مادون قرمز با حداکثر کارایی هزینه
  • فشرده و کارآمد:طراحی سبک وزن با مصرف انرژی کم، ایده آل برای ادغام در دستگاه های مینیاتوری
  • اپتیک انعطاف پذیر:گزینه های متعدد لنز از جمله زاویه باز و تله فوتو برای رفع نیازهای مختلف برنامه
  • اندازه گیری دقیق دما:اندازه گیری با دقت بالا تا 2± درجه سانتی گراد با نظارت بر دمای منطقه ای و فول فریم
  • ادغام آسان:از رابط تصویر DVP، سازگار با پلتفرم های مختلف تعبیه شده پشتیبانی می کند
  • انطباق با محیط زیست:دارای گواهینامه RoHS 2.0
مشخصات فنی
مدل TIMO212
قطعنامه 256×192
اندازه پیکسل 12 میکرومتر
پاسخ طیفی 8-14 میکرومتر
حالت فوکوس تمرکز رایگان
گزینه‌های لنز (HFOV/FL) 17.5 درجه / 10 میلی متر | 25 درجه / 7 میلی متر | 56 درجه / 3.2 میلی متر | 90 درجه / 2.1 میلی متر
وزن 0.4±5.1 گرم | 4.4±0.4 گرم | 2±0.2 گرم | 4.8±0.4 گرم
اندازه (بدون FPC) 16×14×18 میلی متر | 16×14×14.6 میلی متر | 14×12×9.8 میلی متر | 16×14×15.6 میلی متر
تعداد پین ها 40 پین
داده های خروجی 14 بیت خام
نرخ فریم ترموگرافی: 25 هرتز، تصویربرداری: 50 هرتز
محدوده دما -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
دقت دما بیشتر از ± 2 ℃ / ± 2٪
دمای عملیاتی -20℃~+60℃
رطوبت عملیاتی 5% ~ 85%
دمای ذخیره سازی -45℃~+85℃
گواهینامه RoHS 2.0 / Reach
کاربردهای صنعتی

ماژول تصویربرداری حرارتی iLC212 در زمینه امنیت هوشمند، AloT، مشاهده شبانه، ابزارها و مترها، دید ماشینی و غیره اعمال می شود.

قابلیت های ما
  • حساسیت بالا و عملکرد عالی با فناوری مادون قرمز پیشرو در جهان
  • آشکارسازهای مادون قرمز مختلف در هر دو فرمت خنک نشده و خنک شده با اندازه پیکسل های مختلف موجود است
  • تولید حجم با ظرفیت سالانه تا میلیون ها آشکارساز
  • متخصص در طراحی، ساخت و بازاریابی راه حل های تصویربرداری حرارتی
سوالات متداول
در کدام صنایع می توان از آشکارسازهای مادون قرمز/ هسته های دوربین حرارتی استفاده کرد؟
  • ترموگرافی:تعمیر و نگهداری برق، ماشین بینایی، تهویه مطبوع ساختمان، پتروشیمی متالورژی، تعمیر و نگهداری پیش بینی، پیشگیری از همه گیری
  • امنیت و نظارت:شهر امن، نظارت بر زیرساخت، امنیت مرزی، کشتی دریایی، ایمنی معدن
  • آتش نشانی و نجات:پیشگیری از آتش سوزی جنگل، پیشگیری از آتش سوزی، جستجو و نجات
  • بار پهپاد:بازرسی تجهیزات، اجرا و نجات، کاربرد آتش نشانی، مشاهده حیوانات
  • چشم انداز شخصی:اوقات فراغت در فضای باز، مشاهده حیوانات، گشت اجرایی
  • ADAS:رانندگی خودکار، سیستم پیشرفته دستیار راننده، وسایل نقلیه ویژه
  • AIoT:خانه هوشمند، سخت افزار هوشمند، مراقبت هوشمند، ربات ها
  • دیگران:سیستم دید پرواز پیشرفته، تشخیص گاز، کشاورزی و مرتع، تحقیقات علمی
