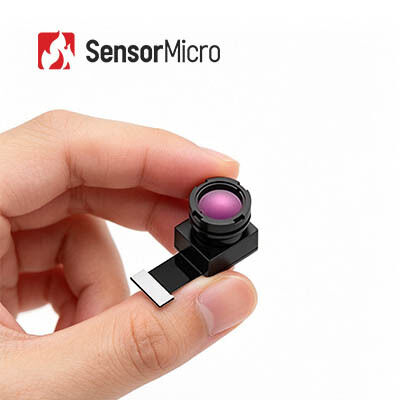

ماژول حرارتی مادون قرمز LWIR خنک نشده با رزولوشن 256x192 و گام پیکسلی 12 میکرومتر برای محدوده طیفی 8 تا 14 میکرومتر

  • Uncooled LWIR Infrared Thermal Module with 256x192 Resolution and 12μm Pixel Pitch for 8~14μm Spectral Range
محل منبع ووهان ، استان هوبی ، چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل TIMO212
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
نرخ فریم ترموگرافی: 25 هرتز، تصویربرداری: 50 هرتز قطعنامه 256x192
داده های خروجی 14 بیت خام محدوده طیفی 8 تا 14 میکرومتر
Pixel Pitch 12 میکرومتر دقت اندازه گیری دما بیشتر از ± 2 ℃ / ± 2٪
برجسته کردن

ماژول حرارتی مادون قرمز LWIR خنک نشده

,

ماژول حرارتی مادون قرمز ILC212

,

هسته دوربین حرارتی امنیتی 256x192
پیام بگذارید
توضیحات محصول
ماژول حرارتی مادون قرمز LWIR خنک نشده 256x192 برای دوربین حرارتی امنیتی
ماژول حرارتی مادون قرمز LWIR 256x192 / 12 میکرومتر خنک نشده برای دوربین حرارتی امنیتی

ماژول تصویربرداری مادون قرمز خنک نشده TIMO212 ردیاب مادون قرمز بسته سطح ویفر (WLP) با آرایه صفحه کانونی 256x192 / 12μm را ادغام می‌کند و می‌تواند طیف مادون قرمز موج بلند (LWIR) را بین 8 تا 14 میکرومتر ضبط کند.

ماژول دوربین حرارتی TIMO212 که برای SWaP-C کاملاً بهینه‌سازی شده است، به‌طور ویژه برای آن دسته از مشتریانی طراحی شده است که الزامات سخت‌گیری در مورد اندازه، وزن و هزینه در زمینه امنیت و نظارت دارند. هسته حرارتی TIMO212 به دلیل اندازه مینیاتوری، وزن سبک و قیمت بسیار پایین، تا حد زیادی خواسته های قیمت پایین مشتریان را برآورده می کند و زمان و هزینه های توسعه را کوتاه می کند.

TIMO212 برای ادغام در برنامه هایی مانند Smart Security، AloT، Night Observation، Instruments and Meters و Machine Vision بسیار مناسب است.

ویژگی های اصلی
  • ماژول فوق مینیاتوری با بهینه سازی نهایی SWaP-C
    • آشکارساز بسته بندی سطح ویفر + اپتیک سطح ویفر + کرکره شیر الکترومغناطیسی میکرو
    • کوچکترین ماژول حرارتی مادون قرمز، عملکرد اولیه تصویربرداری حرارتی را با حداکثر کارایی هزینه ممکن می کند
    • اندازه جمع و جور، سبک وزن و مصرف انرژی کم، ایده آل برای ادغام در دستگاه های مینیاتوری
  • گزینه های نوری انعطاف پذیر، اندازه گیری دقیق دما
    • چندین گزینه لنز در دسترس است، از جمله زاویه باز و تله فوتو، برای رفع نیازهای مختلف برنامه
    • اندازه گیری دما با دقت بالا با دقت تا 2± درجه سانتیگراد. از مانیتورینگ دمای منطقه ای و فول فریم پشتیبانی می کند
  • ادغام آسان، توسعه سریع
    • از رابط تصویر DVP، سازگار با پلتفرم های مختلف تعبیه شده پشتیبانی می کند
    • مطابق با استانداردهای زیست محیطی RoHS 2.0
مشخصات محصول
مدل TIMO212
قطعنامه 256×192
اندازه پیکسل 12 میکرومتر
پاسخ طیفی 8-14 میکرومتر
حالت فوکوس تمرکز رایگان
لنز (HFOV/FL) 17.5 درجه / 10 میلی متر | 25 درجه / 7 میلی متر | 56 درجه / 3.2 میلی متر | 90 درجه / 2.1 میلی متر
وزن (گرم) 0.4±5.1 | 4.4±0.4 | 2±0.2 | 4.8±0.4
اندازه (میلی متر، بدون FPC) 16×14×18 | 16×14×14.6 | 14×12×9.8 | 16×14×15.6
تعداد پین ها 40 پین
داده های خروجی 14 بیت خام
نرخ فریم ترموگرافی: 25 هرتز، تصویربرداری: 50 هرتز
محدوده اندازه گیری دما -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
دقت اندازه گیری دما بیشتر از ± 2 ℃ / ± 2٪
دمای عملیاتی -20℃~+60℃
رطوبت 5% ~ 85%
دمای ذخیره سازی -45℃~+85℃
گواهینامه RoHS 2.0 / Reach
کاربردهای صنعتی

ماژول تصویربرداری حرارتی iLC212 در زمینه امنیت هوشمند، AloT، مشاهده شبانه، ابزار و متر، دید ماشین و غیره کاربرد دارد.

مزایای محصول
  • سبد محصولات متنوع:طیف گسترده ای از فرمت های محصول از جمله آشکارسازهای مادون قرمز، هسته های دوربین و ماژول ها برای برآوردن نیازهای مختلف یکپارچه سازی.
  • تنوع محصول غنی:وضوح آرایه‌های متعدد، اندازه پیکسل‌ها، باند موج و ترکیب گزینه‌های لنز انعطاف‌پذیری بیشتری را برای کاربردهای متنوع فراهم می‌کنند.
  • عملکرد برجسته:تصویربرداری واضح، اندازه جمع و جور، مصرف انرژی کم، حساسیت بالا، و قابلیت اطمینان قوی – طراحی شده برای عملکرد در طیف وسیعی از چالش‌های محیطی.
  • ادغام آسان:چندین گزینه رابط، ادغام را ساده می کند و توسعه سریع در زمینه های مختلف برنامه را امکان پذیر می کند.
سوالات متداول
  • تصویربرداری حرارتی مادون قرمز چیست؟
    تصویربرداری حرارتی مادون قرمز روشی است که از اشعه مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیا استفاده می کند. اشعه مادون قرمز نامرئی را با توزیع دمای سطح هدف به تصاویر حرارتی مادون قرمز مرئی تبدیل می کند. اجسام مختلف و حتی قسمت های مختلف یک جسم دارای توانایی تابش و قدرت بازتاب مادون قرمز متفاوت هستند.
  • برای چه چیزی می توان از تصویربرداری مادون قرمز استفاده کرد؟
    دید در شب، جستجو و نجات، آزمایش غیر مخرب، پیشگیری از بیماری همه گیر، ترموگرافی، امنیت و نظارت، آتش نشانی و موارد دیگر.
  • ماژول تصویربرداری حرارتی چیست؟
    یک ماژول تصویربرداری حرارتی معمولاً شامل یک آشکارساز مادون قرمز، لنز مادون قرمز و تجهیزات الکترونیکی سخت افزاری با نرم افزار و الگوریتم تعبیه شده است. این حداقل واحد یک دستگاه تصویربرداری حرارتی است.
