ماژول حرارتی مادون قرمز ILC212 Uncooled LWIR 256x192 برای دوربین حرارتی امنیتی
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| وضوح | 256x192 | مصرف برق | 700 میلی وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | پیچ پیکسل | 12 میکرومتر |
| NETD | ≤65mK | نرخ فریم | 25 هرتز / 30 هرتز |
| برجسته | ماژول حرارتی مادون قرمز LWIR خنک نشده,ماژول حرارتی مادون قرمز ILC212,هسته دوربین حرارتی امنیتی 256x192 |
||
توضیحات محصول

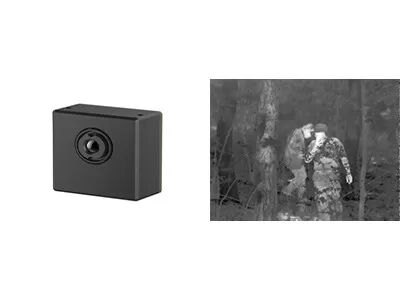

ماژول دوربین امنیتی حرارتی iLC212
ماژول حرارتی مادون قرمز iLC212 Uncooled LWIR 256x192 / 12μm برای دوربین حرارتی امنیتی
توضیحات محصول
ماژول تصویربرداری مادون قرمز خنک‌نشده iLC212، آشکارساز مادون قرمز بسته سطح ویفر (WLP) با آرایه صفحه کانونی 256x192 / 12μm را ادغام می‌کند و می‌تواند طیف مادون قرمز موج بلند (LWIR) را بین 8 تا 14 میکرومتر ضبط کند.
ماژول دوربین حرارتی iLC212 که برای SWaP-C کاملاً بهینه‌سازی شده طراحی شده است، به‌ویژه برای آن دسته از مشتریانی طراحی شده است که الزامات سخت‌گیری در مورد اندازه، وزن و هزینه در زمینه امنیت و نظارت دارند.هسته حرارتی iLC212 به دلیل اندازه مینیاتوری، وزن سبک و قیمت بسیار پایین، تا حد زیادی خواسته های قیمت پایین مشتریان را برآورده می کند و زمان توسعه و هزینه را برای آنها کوتاه می کند.
iLC212 برای ادغام در دوربین‌های نظارتی با زاویه باز و اندازه‌گیری دمای نزدیک، مانند دوربین‌های مخفی، دوربین دیجیتال، دوربین‌های Dome، دوربین جعبه‌ای و غیره بسیار مناسب است.
ویژگی های اصلی
- برنامه SWaP-C کاملاً بهینه شده
- مناسب برای انواع دوربین های حرارتی امنیتی
- طیف گسترده ای از کاربردهای تصویربرداری حرارتی
- مصرف برق کم
مشخصات محصول
| مدل | iLC212 |
| عملکرد آشکارساز IR | |
| مواد | اکسید وانادیوم خنک نشده |
| وضوح | 256×192 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD | ≤65mK@F1.0@25℃@50Hz |
| پردازش تصویر | |
| ویدئوی دیجیتال | RAW/YUV/BT656;پشتیبانی از انتقال ویدئو USB2.0.خط پارامتر پشتیبانی اندازه گیری دما |
| نرخ فریم دیجیتال | 25 هرتز / 30 هرتز |
| نمایش تصویر | سیاه - داغ / سفید - داغ / شبه رنگ |
| الگوریتم تصویر | تصحیح غیریکنواختی (NUC) کاهش نویز تصویر سه بعدی (3DNR) کاهش نویز دو بعدی (DNS) فشرده سازی محدوده دینامیکی (DRC) افزایش EE |
| زمان راه اندازی | ≤3 ثانیه |
| اندازه گیری دما | |
| محدوده دمای عملیاتی | -10℃~+50℃ |
| محدوده اندازه گیری دما | -20℃~+150℃، پشتیبانی از گسترش و سفارشی سازی محدوده اندازه گیری دما |
| دقت اندازه گیری دما | ±3℃/±3% (مقدار بزرگتر را بگیرید) @23℃±5℃؛فاصله اندازه گیری دما 1.5 متر است |
| اندازه گیری دمای منطقه ای | پشتیبانی از اندازه‌گیری دمای منطقه، حداکثر مقدار منطقه خروجی، حداقل مقدار و مقدار متوسط |
| SDK | نسخه ویندوز / لینوکس، دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل خاکستری به دما |
| رابط الکتریکی | |
| رابط خارجی | کانکتور 30pin_HRS ورودی برق ویدئوی دیجیتال RS232-TTL/USB2.0 GPIO و غیره |
| ارتباط | RS232-TTL/USB2.0 |
| جزء گسترش | برد VPC |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| سیستم قدرت | |
| منبع تغذیه | DC 3.3V±0.1V |
| اتلاف قدرت | حالت پایدار: 0.70W/3.3V @23±3℃ |
| اموال فیزیکی | |
| اتصال دهنده ها | مدل کانکتور خارجی: DF40C-30DP-0.4V (51)، (HRS-Male) مدل اتصال جفت: DF40C (2.0)-30DS-0.4V (51)، (HRS-Female) |
| اندازه | 21mm×21mm×12.8mm (شامل لنز 3.2mm) |
| وزن | 8.9g±0.5g (شامل لنز 3.2mm) |
| سازگاری با محیط | |
| دمای عملیات | -40℃℃+70℃ |
| دمای ذخیره سازی | -45℃℃+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| مقاومت در برابر ضربه و لرزش | تاثیر: نیمه موج سینوسی، 40 گرم/11 میلی ثانیه، 3 محور، 6 جهت لرزش: 5.35 گرم، 3 محور |
| گواهینامه | ROHS2.0/REACH |
| لنز | |
| لنز اختیاری | 3.2mm/F1.1، HFOV: 2.8±55.6 درجه؛پوشش: AR |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iLC212 در زمینه امنیت و نظارت اعمال می شود، مناسب برای ادغام در دوربین مخفی، دوربین دیجیتال، دوربین Dome، دوربین جعبه و غیره.
تمجید از مشتری
سوالات متداول
1. تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز نوعی روش است که از اشعه مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیا استفاده می کند.اشعه مادون قرمز نامرئی را با توزیع دمای سطح هدف به تصویر حرارتی مادون قرمز مرئی تبدیل می کند.اجسام مختلف و حتی قسمت های مختلف یک جسم دارای توانایی تابش و قدرت بازتاب مادون قرمز متفاوت هستند.
2. تصویربرداری مادون قرمز در چه مواردی قابل استفاده است؟
-دید در شب
-جستجو و نجات
-تست غیر مخرب
-پیشگیری از حالت اپیدمی
-ترموگرافی
-امنیت و نظارت
-آتش نشانی
…
3. ماژول تصویربرداری حرارتی چیست؟
یک ماژول تصویربرداری حرارتی معمولاً از یک آشکارساز مادون قرمز، لنز مادون قرمز و تجهیزات الکترونیکی سخت افزاری با نرم افزار و الگوریتم تعبیه شده تشکیل شده است.این حداقل واحد یک دستگاه تصویربرداری حرارتی است.
