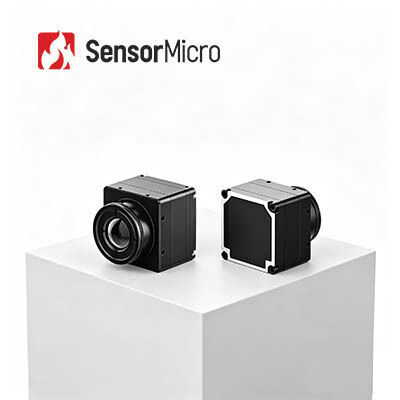

640x512 رزولوشن 12μm اندازه پیکسل هسته دوربین حرارتی بدون خنک شدن با NETD ≤25mK

  • 640x512 Resolution 12μm Pixel Size Uncooled Thermal Camera Core with ≤25mK NETD
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل COIN612G2
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 640x512 / 12μm NETD معمولی ≤25mK/F1.0/25℃
محدوده طیفی 8 تا 14 میکرومتر ولتاژ تغذیه 4.5 ~ 5.5 ولت
مصرف برق معمولی 0.65 وات وزن هسته خالی 1±15 گرم
برجسته کردن

ماژول دوربین تصویربرداری حرارتی 12UM

,

ماژول دوربین تصویربرداری حرارتی

,

محموله های مفید هسته دوربین حرارتی
پیام بگذارید
توضیحات محصول
ماژول دوربین تصویربرداری حرارتی بدون خنک کننده 640x512 / 12 میکرومتر
مرور کلی محصول

معرفی هسته دوربین حرارتی بدون خنک کننده با ارزش بالای COIN612G2، مهندسی شده برای یکپارچه‌سازان سیستم در حوزه‌های بینایی صنعتی، نظارت شبانه، نظارت در فضای باز و عمودی‌های AIoT. در قلب آن یک آشکارساز مادون قرمز در مقیاس ویفر ApexCore 640×512/12 میکرومتر قرار دارد که با مدارهای پردازش سیگنال پیچیده و الگوریتم‌های تصویربرداری اختصاصی ادغام شده است و به NETD ≤25mK برای تشخیص دقیق اختلاف دمای پایین دست می‌یابد.

این ماژول از تمام استانداردهای ارتباط سریال اصلی در کنار چهار رابط ویدیوی دیجیتال اصلی (USB 2.0/DVP/LVDS/BT.656) پشتیبانی می‌کند و داده‌های حرارتی RAW یا YUV را تحت مقررات پورت سریال خروجی می‌دهد، با یک اکوسیستم لنز نوری کامل برای مطابقت با نیازهای خاص پروژه. ساختار فشرده برجسته آن (25.4×25.4×15.7 میلی‌متر، 15±1 گرم، توان ≤0.65 وات) و خط توسعه ثانویه ساده شده، چرخه‌های عرضه محصول را برای شرکای OEM تسریع می‌بخشد و تعادل کاملی بین عملکردهای جامع تصویربرداری و رقابت‌پذیری هزینه برقرار می‌کند.

ویژگی‌های اصلی
  • عملکرد تصویربرداری ممتاز با هزینه کنترل شده از طریق FPA در سطح ویفر ApexCore و الگوریتم‌های بهینه‌سازی شده
  • شاسی سبک وزن با اندازه کوچک و مصرف کم برای ادغام دستگاه‌های قابل حمل و تعبیه شده
  • پیکربندی‌های متنوع و انتخاب‌های فراوان لنز برای کاهش هزینه‌ها و زمان عرضه به بازار تحقیق و توسعه ادغام
مشخصات محصول
مدل COIN612G2
نشانگرهای آشکارساز IR
مواد حساس VOx
وضوح 640×512
اندازه پیکسل 12 میکرومتر
پاسخ طیفی 8 میکرومتر ~ 14 میکرومتر
NETD معمولی ≤25mK/F1.0/25℃
پردازش تصویر
نرخ فریم دیجیتال 25/30/50 هرتز
زمان راه‌اندازی 6 ثانیه
ویدئوی آنالوگ PAL/NTSC
ویدئوی دیجیتال RAW/YUV422
الگوریتم تصویر تصحیح ناهمگونی (NUC)
کاهش نویز سه بعدی (3DNR)
سرکوب نویز دو بعدی (DNS)
فشرده‌سازی دامنه دینامیکی (DRC)
تقویت لبه (EE)
نمایش تصویر 10 نوع (سفید داغ/گدازه/قرمز آهنی/آهن داغ/پزشکی/قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ)
نرم افزار کامپیوتر
نرم افزار ICC کنترل ماژول و نمایش ویدئو
الکتریکی
رابط خارجی استاندارد 50 پین: DF40C-50DP-0.4V(51)، (HRS، نری)
برد توسعه USB3.0/USB2.0/VPC/USB2.0&VPC
رابط ارتباطی TTL-232/USB2.0
رابط ویدیوی دیجیتال DVP8/DVP16/USB2.0/BT.656/LVDS
ولتاژ تغذیه 4.5~5.5 ولت
مصرف برق معمولی 0.65 وات
مکانیکی
اندازه هسته برهنه (میلی‌متر) 25.4×25.4×15.7
وزن هسته برهنه (گرم) 15±1 گرم
سازگاری محیطی
دمای عملیاتی -40℃~+70℃
دمای ذخیره‌سازی -45℃~+85℃
رطوبت 5%~95%، بدون میعان
لرزش 5.35grms، لرزش تصادفی، 3 محور
ضربه موج نیم سینوسی، 40g/11ms، جهت ضربه محور X، 3 بار
گواهینامه ROHS2.0/REACH
لنز نوری
لنز نوری فوکوس ثابت آترمال: 4.8 میلی‌متر/7 میلی‌متر/9.1 میلی‌متر/13 میلی‌متر/19 میلی‌متر/25 میلی‌متر/35 میلی‌متر/50 میلی‌متر/70 میلی‌متر
سطح حفاظت IP67 (لنز جلو)
کاربردهای صنعتی

ماژول دوربین حرارتی COIN612G2 می‌تواند در زمینه‌های نظارت امنیتی، بینایی صنعتی، مشاهده در فضای باز، آتش‌نشانی و نجات، ADAS، بینایی ماشین و غیره استفاده شود.

درباره سنسورمیکرو

سنسورمیکرو به عنوان یک تولید کننده و ارائه‌دهنده خدمات پیشرو در جهان در زمینه آشکارسازهای مادون قرمز، سال‌ها تجربه عمیق در راه‌حل‌های تصویربرداری حرارتی مادون قرمز دارد. با هدایت فلسفه اصلی "سنسورمیکرو، حس بیشتر" و با هدایت نیازهای کاربر، ما متعهد به آزادسازی پتانسیل کامل فناوری مادون قرمز، ارائه محصولات با کارایی بالا و خدمات حرفه‌ای به مشتریان در سراسر جهان هستیم.

سوالات متداول
ترموگرافی مادون قرمز چیست؟
ترموگرافی یک فناوری جدید و مؤثر از روش تشخیص غیرتهاجمی بر اساس تشخیص دمای سطح جسم است. تابش مادون قرمز (IR) ساطع شده از یک جسم ثبت و به صورت نقشه توزیع دما تجسم می‌شود.
ترموگرافی مادون قرمز برای چه مواردی می‌تواند استفاده شود؟
تصویر حرارتی مادون قرمز می‌تواند برای انجام بازرسی‌های خانگی، تعیین نقص‌های ساختاری، عیوب الکتریکی، عیوب مکانیکی، تغییرات فیزیولوژیکی در انسان و حیوانات و موارد دیگر استفاده شود.
مزایای ترموگرافی مادون قرمز چیست؟
برای تست غیر مخرب، تست ساده و پاسخ سریع بدون آسیب است که منجر به صرفه‌جویی در هزینه‌ها، افزایش بهره‌وری کار، کاهش نیروی انسانی و استهلاک تجهیزات می‌شود.

برای ترموگرافی پزشکی، یافتن مشکلات پنهان در بدن انسان بسیار کارآمد است، 100% ایمن بدون تابش و درد، که ابزار ایده‌آلی برای غربالگری اولیه سلامت است.
