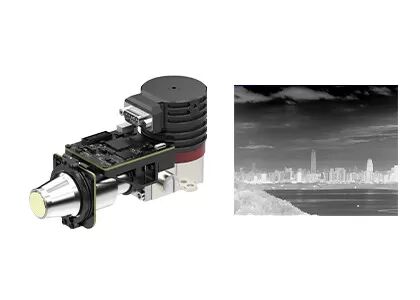

640x512 15μm ادغام آشکارساز مادون قرمز سرد شده
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| وضوح | 640x512/15μm | NETD | m17mK |
|---|---|---|---|
| محدوده طیفی | 3.7 ~ 4.8μm | اندازه | 147x58.5x71mm |
| برجسته | آشکارساز مادون قرمز 15μm خنک کننده,آشکارساز مادون قرمز خنک کننده 17mK |
||
توضیحات محصول
ماژول AD خنک شده GAVIN615A
Accelerator for 640x512 / 15μm RS058 MCT MWIR Cooled Infrared Detector Integration
توضیحات محصول
ماژول های AD سرد شده سری EYAS دارای عملکرد پیش تقویت کننده برای تبدیل سیگنال آنالوگ از آشکارسازهای IR سرد شده به خروجی جریان دیجیتال ویدئو هستند.با فرمت های وضوح مختلف و باندهای موج مختلف در دسترس است.EYAS615A عضوی از خانواده EYAS با 640x512@15μm MWIR خنک کننده آشکارساز و RS058 cryocooler یکپارچه است.
ماژول EYAS615A AD دارای نرخ فریم تا 120 هرتز ، عکس فوری ، ITR/IWR ، پنجره ها ، حالتهای کار ضد شکوفه است.تابلوی مجاورت با EYAS615A یک شتاب دهنده برای مشتریان OEM برای انجام سریع پذیرش در آشکارسازهای مادون قرمز GST ، شروع سریع توسعه ثانویه و کوتاه شدن دوره توسعه ماژول ها و تکمیل محصولات بر اساس آشکارسازهای مادون قرمز سرد شده است.
ویژگی های اصلی
- توسعه و ادغام آسان
- خروجی رابط دوربینlink 16 بیت داده خام ، کنترل پورت سریال
- ساختار یکپارچه ، ابعاد با آشکارساز سازگار است
- منبع تغذیه 5 ولت
- قابلیت ضبط هدف متحرک با سرعت بالا
مشخصات محصول
| مدل | EYAS615A |
| عملکرد آشکارساز IR | |
| وضوح | 640x512 |
| Pixel Pitch | 15μm |
| کریوکولر | RS058 |
| محدوده طیفی | 3.7μm ～ 4.8μm مگاوات |
| زمان خنک کننده (25 درجه سانتی گراد) | 6 دقیقه |
| NETD مطلوب (20 درجه سانتی گراد) | m17mK |
| حالت کار | |
| نرخ فریم | 1 ~ 120 هرتز قابل تنظیم |
| حالت کار | عکس فوری ؛حالت ادغام ITR/IWR ؛حالت ویندوز ؛ضد شکوفه |
| مشخصات الکتریکی | |
| رابط خارجی استاندارد | QSH 60 پین |
| ویدئوی دیجیتال | پیوند دوربین: خروجی داده های خام 16 بیتی |
| همگام سازی خارجی | CC1: INT/Frame External Sync؛CC2: MC External Sync |
| ارتباطات | پورت سریال دوربینralink: TFG +/-، TC +/-؛9600bps |
| منبع تغذیه | پنل تصویربرداری 1 کانال: 5 ولت کریوکولر 1 کاناله: 24 ولت |
| مصرف برق پایدار | 7 وات |
| ابعاد (میلی متر) | 147 × 58.5 × 71 |
| وزن | 80680 گرم |
| دمای کار | -40 ° C ~ +60 ° C |
| بزرگی ارتعاش | ارتعاش: GJB وسیله نقلیه با سرعت بالا شوک: موج نیمه سینوسی ، 40 گرم 11 میلی ثانیه ، 3 محور 6 جهت 3 بار هر کدام |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی EYAS615A به طور گسترده در بسیاری از مناطق مانند سیستم مانیتورینگ از راه دور ، سیستم تقویت دید پرواز ، بار چند سنسور و غیره استفاده می شود.
افتخارات و گواهینامه ها
سوالات متداول
1. تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز نوعی روش است که از اشعه مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اجسام استفاده می کند.این تابش مادون قرمز نامرئی را با توزیع درجه حرارت سطح مورد نظر به تصویر حرارتی مادون قرمز قابل مشاهده تبدیل می کند.اجسام مختلف و حتی قسمتهای مختلف یک شیء دارای قابلیت تابش متفاوت و قدرت بازتاب مادون قرمز هستند.
2. تصویربرداری مادون قرمز برای چه مواردی قابل استفاده است؟
-دید در شب
جستجو و نجات
-آزمون غیر مخرب
-پیشگیری از حالت اپیدمی
-ترموگرافی
-امنیت و نظارت
-آتش نشانی
…
3. ماژول تصویربرداری حرارتی چیست؟
یک ماژول تصویربرداری حرارتی معمولاً شامل یک آشکارساز مادون قرمز ، لنز مادون قرمز و قطعات الکترونیکی سخت افزاری با نرم افزار و الگوریتم تعبیه شده است.این حداقل واحد دستگاه تصویربرداری حرارتی است.
